GB/T 23904-2009 无损检测 超声表面波检测方法

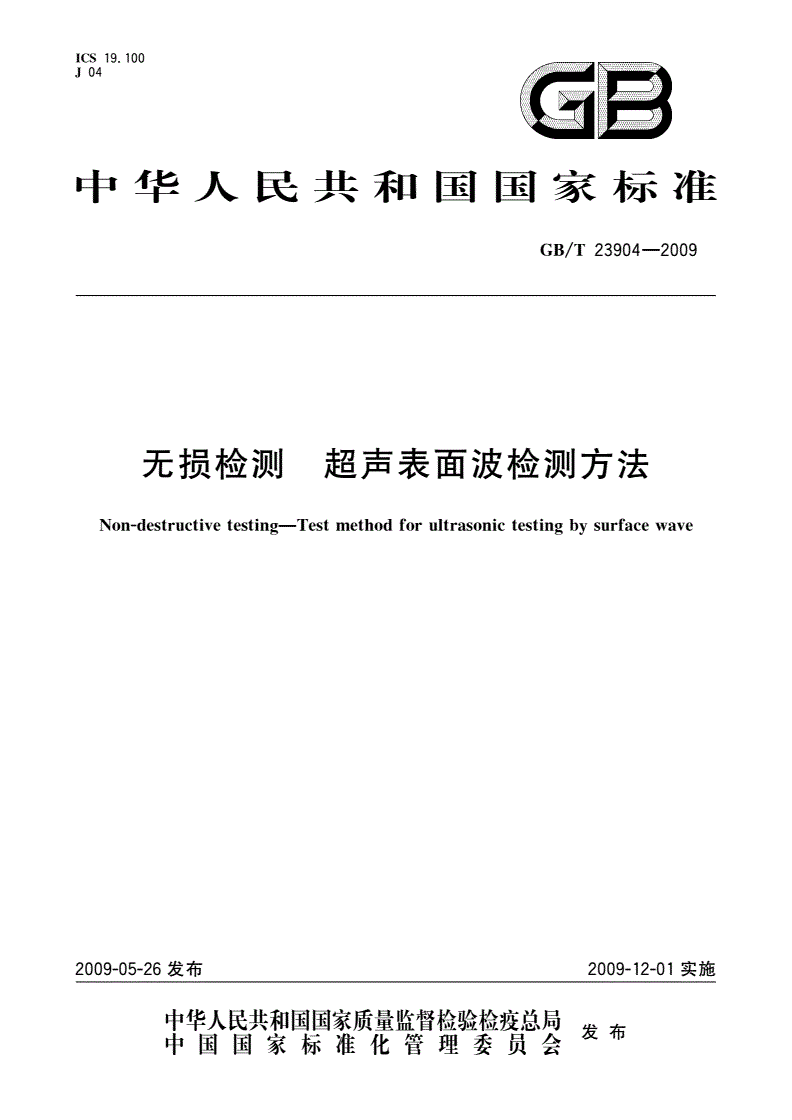

ICS19.100

J04

中华人民共和国国家标准

GB/T23904—2009

无损检测超声表面波检测方法

Non-destructivetesting—Testmethodforultrasonictestingbysurfacewave

2009-05-26发布2009-12-01实施

发布

GB/T23904—2009

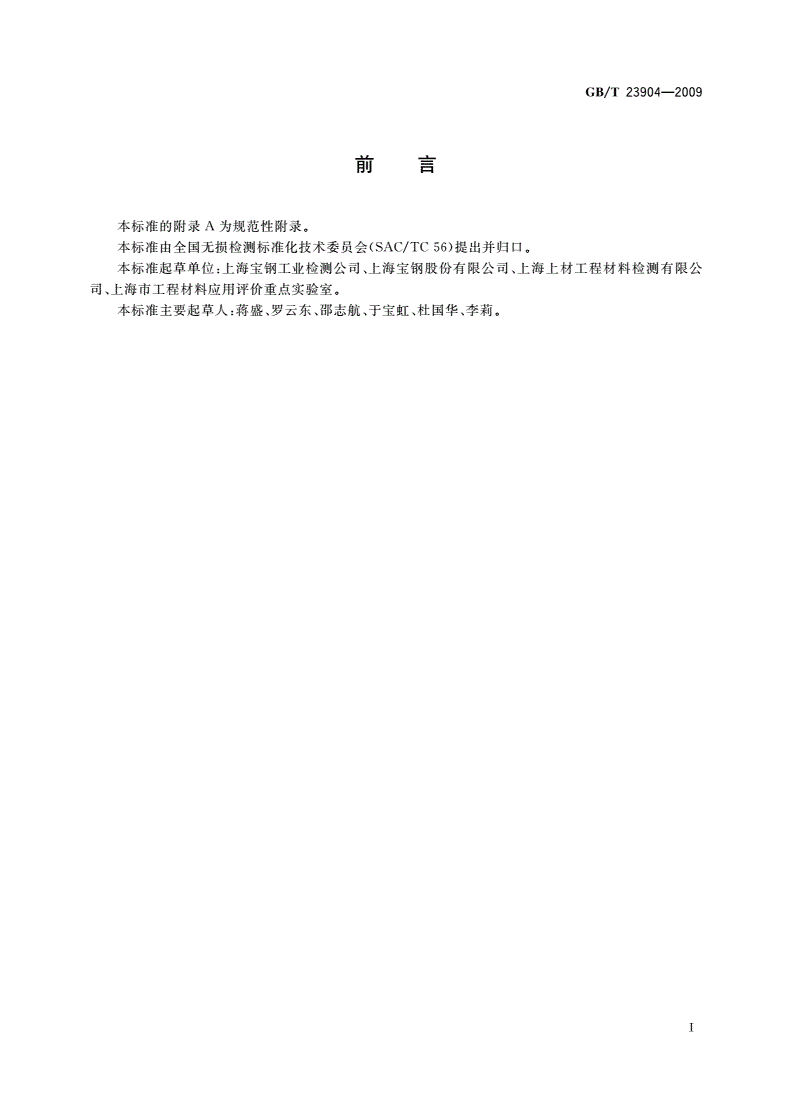

本标准的附录A为规范性附录。

本标准由全国无损检测标准化技术委员会(SAC/TC56)提出并归口。

本标准起草单位：上海宝钢工业检测公司、上海宝钢股份有限公司、上海上材工程材料检测有限公

司、上海市工程材料应用评价重点实验室。

本标准主要起草人：蒋盛、罗云东、邵志航、于宝虹、杜国华、李莉。

T

GB/T23904—2009

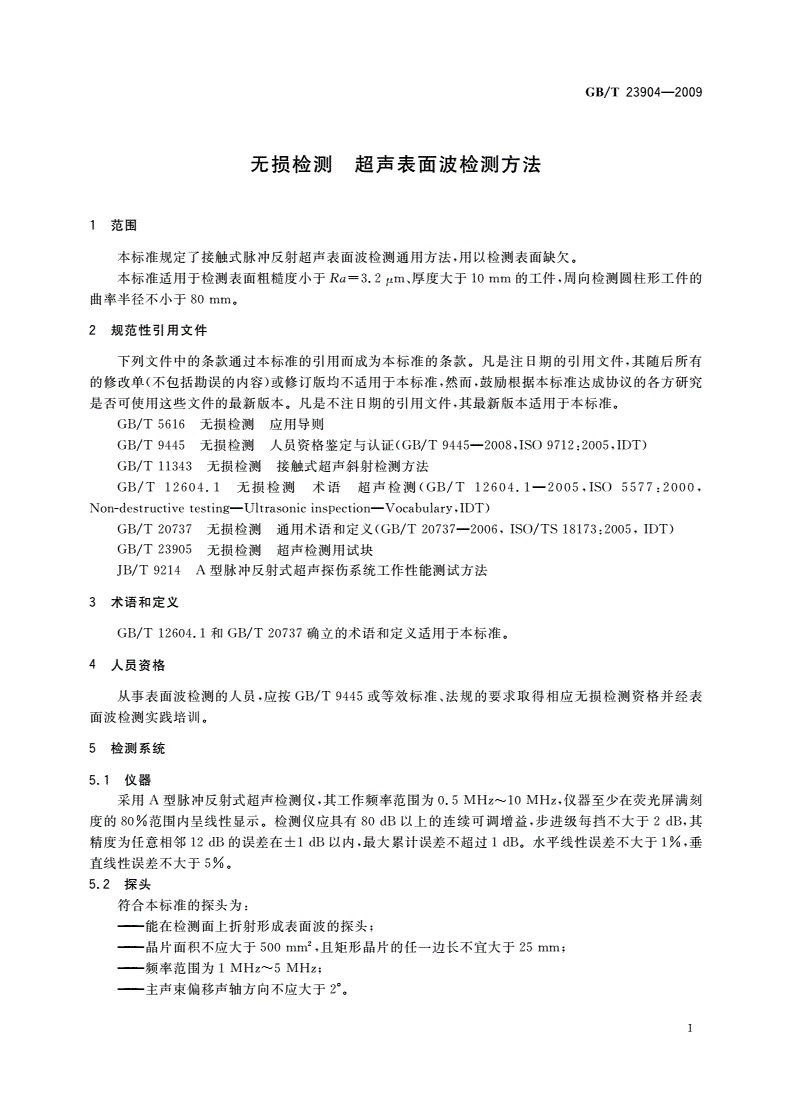

无损检测超声表面波检测方法

1范围

本标准规定了接触式脉冲反射超声表面波检测通用方法，用以检测表面缺欠。

本标准适用于检测表面粗糙度小于Ra=3.2/am、厚度大于10mm的工件，周向检测圆柱形工件的

曲率半径不小于80mmo

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T5616无损检测应用导则

GB/T9445无损检测人员资格鉴定与认证(GB/T9445—2008,ISO9712：2005,IDT)

GB/T11343无损检测接触式超声斜射检测方法

GB/T12604.1无损检测术语超声检测(GB/T12604.1—2005.ISO5577；2000,

Non-destructivtesting—Ultrasonicinspection—Vocabulary,IDT)

GB/T20737无损检测通用术语和定义(GB/T20737—2006,ISO/TS18173：2005,IDT)

GB/T23905无损检测超声检测用试块

JB/T9214A型脉冲反射式超声探伤系统工作性能测试方法

3术语和定义

GB/T12604.1和GB/T20737确立的术语和定义适用于本标准。

4人员资格

从事表面波检测的人员，应按GB/T9445或等效标准、法规的要求取得相应无损检测资格并经表

面波检测实践培训。

5检测系统

5.1仪器

采用A型脉冲反射式超声检测仪，其工作频率范围为0.5MHz-10MHz,仪器至少在荧光屏满刻

度的80%范围内呈线性显示。检测仪应具有80dB以上的连续可调增益，步进级每挡不大于2dB,其

精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB。水平线性误差不大于1%,垂

直线性误差不大于5%。

5.2探头

符合本标准的探头为
