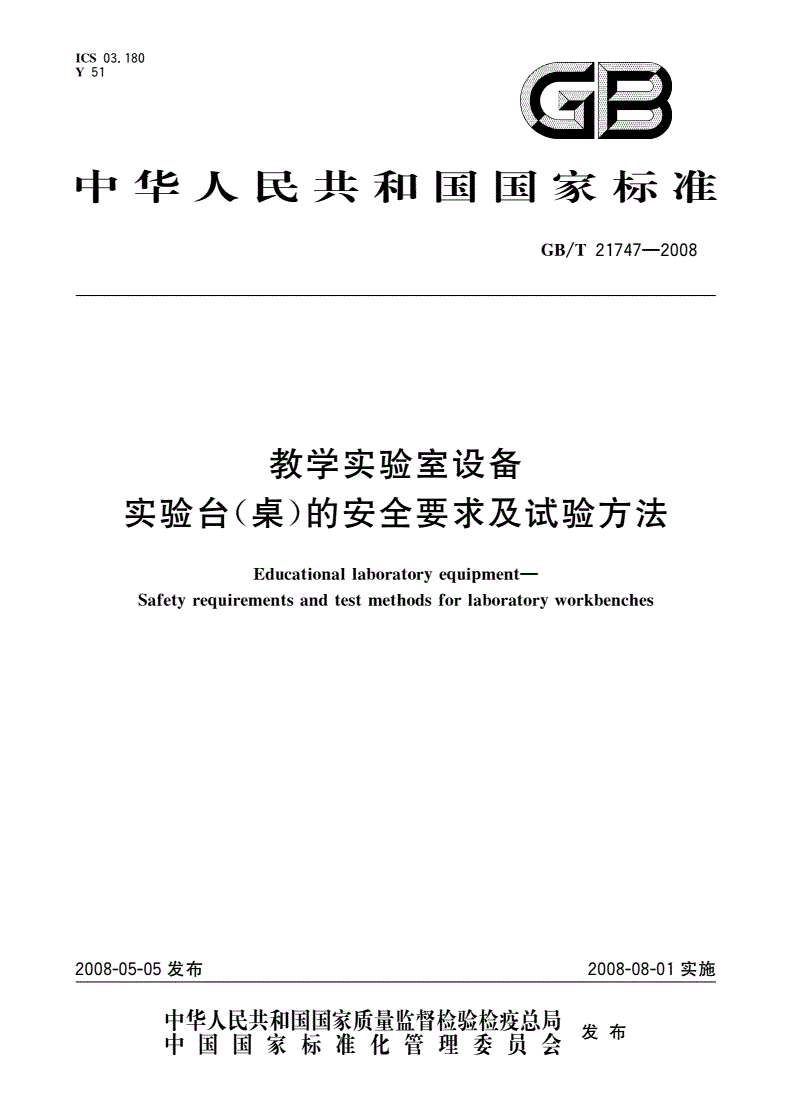

GB/T 21747-2008 教学实验室设备 实验台(桌)的安全要求及试验方法

ICS03.180

Y51OB

中华人民共和国国家标准

GB/T21747—2008

教学实验室设备

实验台（桌）的安全要求及试验方法

Educationallaboratoryequipment—

Safetyrequirementsandtestmethodsforlaboratoryworkbenches

2008-05-05发2008-08-01实施

发

GB/T21747—2008

-1.Z-—1—

刖弓

本标准非等效采用了欧洲标准EN13150《实验室工作台——尺寸、安全要求和测试方法》、日本标

准JISS1072—1995«学校用家具（理科用实验台•椅子）》。

本标准由中华人民共和国教育部提出。

本标准由全国教学仪器标准化技术委员会归口。

本标准起草单位:教育部教学仪器研究所、长沙行知教学实验室设备实业有限公司、大连北方成套

教学设备有限公司、温州联盈教仪有限公司、上海金欧普科贸有限公司。

本标准主要起草人：赵惠英、王长毅、赵丽萍、刘内安、刘长生，

T

GB/T21747—2008

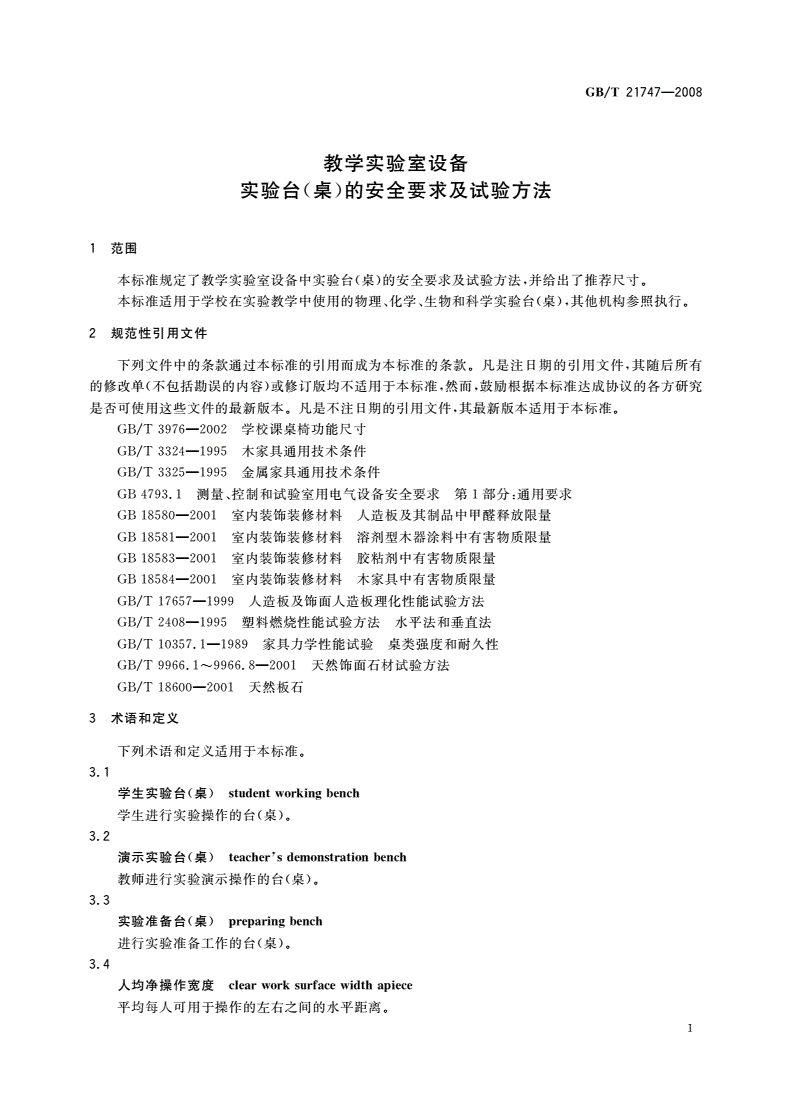

教学实验室设备

实验台（桌）的安全要求及试验方法

1范围

本标准规定了教学实验室设备中实验台（桌）的安全要求及试验方法，并给出了推荐尺寸。

本标准适用于学校在实验教学中使用的物理、化学、生物和科学实验台（桌），其他机构参照执行。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T3976—2002学校课桌椅功能尺寸

GB/T3324—1995木家具通用技术条件

GB/T3325—1995金属家具通用技术条件

GB4793.1测量、控制和试验室用电气设备安全要求第1部分：通用要求

GB18580—2001室内装饰装修材料人造板及其制品中甲醛释放限量

GB18581—2001室内装饰装修材料溶剂型木器涂料中有害物质限量

GB18583—2001室内装饰装修材料胶粘剂中有害物质限量

GB18584—2001室内装饰装修材料木家具中有害物质限量

GB/T17657-1999人造板及饰面人造板理化性能试验方法

GB/T2408-1995塑料燃烧性能试验方法水平法和垂直法

GB/T10357.1—1989家具力学性能试验桌类强度和耐久性

GB/T9966.1〜9966.8—2001天然饰面石材试验方法

GB/T18600—2001天然板石

3术语和定义

下列术语和定义适用于本标准。

3.1

学生实验台（桌）studentworkingbench

学生进行实验操作的台（桌）。

3.2

演示实验台（桌）teacher'sdemonstrationbench

教师进行实验演示操作的台（桌）。

3.3

实验准备台（桌）preparingbench

进行实验准备工作的台（桌）。

3.4

人均净操作宽度clearworksurfacewidthapiece

平均每人可用于操作的左右之间的水平距离。

GB/T21747—2008

3.5

台（桌）面净深度，d2clearworksurfacedepth

除去可能的服务区域之后，前后边缘之间的水平距离（参见图1、图2）0

3.6

台（桌）面宽度./worksurfacewidth

实验台（桌）左右边缘之间的水平距离（参见图1）。

3.7

台（桌）面高度worksurfaceheight

从地面到实验台（桌）面的垂直距离（参见图1、图2）0

3.8

台（桌）面深度,dioveralldepth

实验台（桌）前后边缘之间（包括可能的服务区域）的水平距离（参见图1、图2）。

4推荐尺寸

4.1实验台（桌）的桌面尺寸

实验台（桌）的桌面尺寸见图1及表1的规定。

表1实验台（桌）的桌面尺寸单位为毫米

适用学校

项目

小学初中、高中大学

人均净操作宽度600

学生实验台（桌）

台（桌）而净深度“2550—900G00—900600〜900

台（桌）而宽度11800

演示实验台（桌）

台（桌）面深度"1>700

台（桌）而宽度11800

实验准备台（桌）

台（桌）面深度右>700

a）俯视图b）双侧台左视图c）单侧台左视图

图1实验台（桌）的尺寸示例

4.2实验台（桌）面高度

实验台（桌）面高度的要求见表2,表2中的数据适用于坐姿操作。座椅的高度应与实验台（桌）面

高度相匹配，宜使用高度可调的座椅。

2

GB/T21747—2008

表2台（桌）面高度单位为毫米

适用学校

项目

小学初中高中大学

学生实验台（桌）610700730760

演示实验台（桌）

760

实验准备台（桌）

4.3附设上部搁架的学生实验台（桌）的功能尺寸

附设上部搁架的学生实验台（桌）宜在高中以上的学校使用，其要求见图2和表3。

表3附设上部搁架的学生实验台（桌）的功能尺寸单位为毫米

项目功能尺寸

台（桌）面高度Ai730
