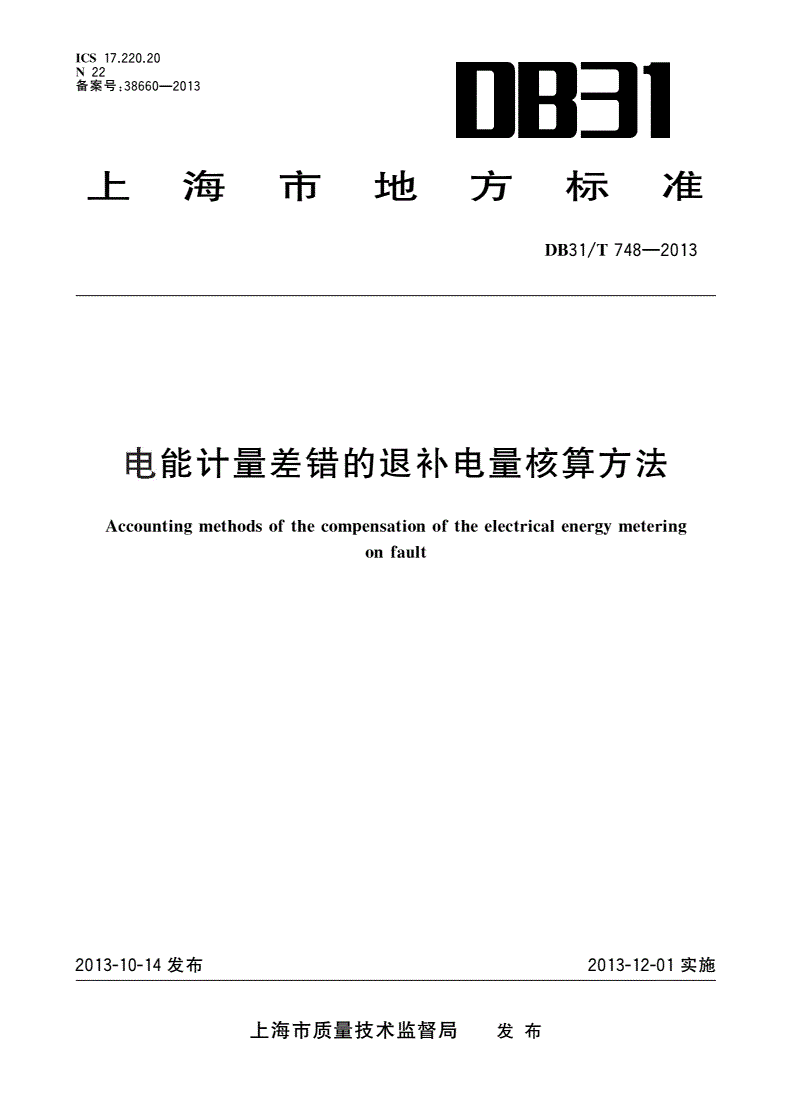

DB31/T 748-2013 电能计量差错的退补电量核算方法

ICS1722020

N22..

备案号38660—2013

:

上海市地方标准

DB31/T748—2013

电能计量差错的退补电量核算方法

Accountingmethodsofthecompensationoftheelectricalenergymetering

onfault

2013-10-14发布2013-12-01实施

上海市质量技术监督局发布

DB31/T748—2013

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

电能计量差错的归类

4……………………2

差错值的确定

5……………2

差错电量的核定

6…………………………4

退补电量的核算方法

7……………………5

附录资料性附录常用计算公式

A()……………………7

附录资料性附录三相三线电能表错误接线及更正系数计算示例

B()………………9

附录资料性附录三相四线电能表错误接线及更正系数计算示例

C()………………10

附录资料性附录电能计量差错退补电量计算应用实例

D()…………11

Ⅰ

DB31/T748—2013

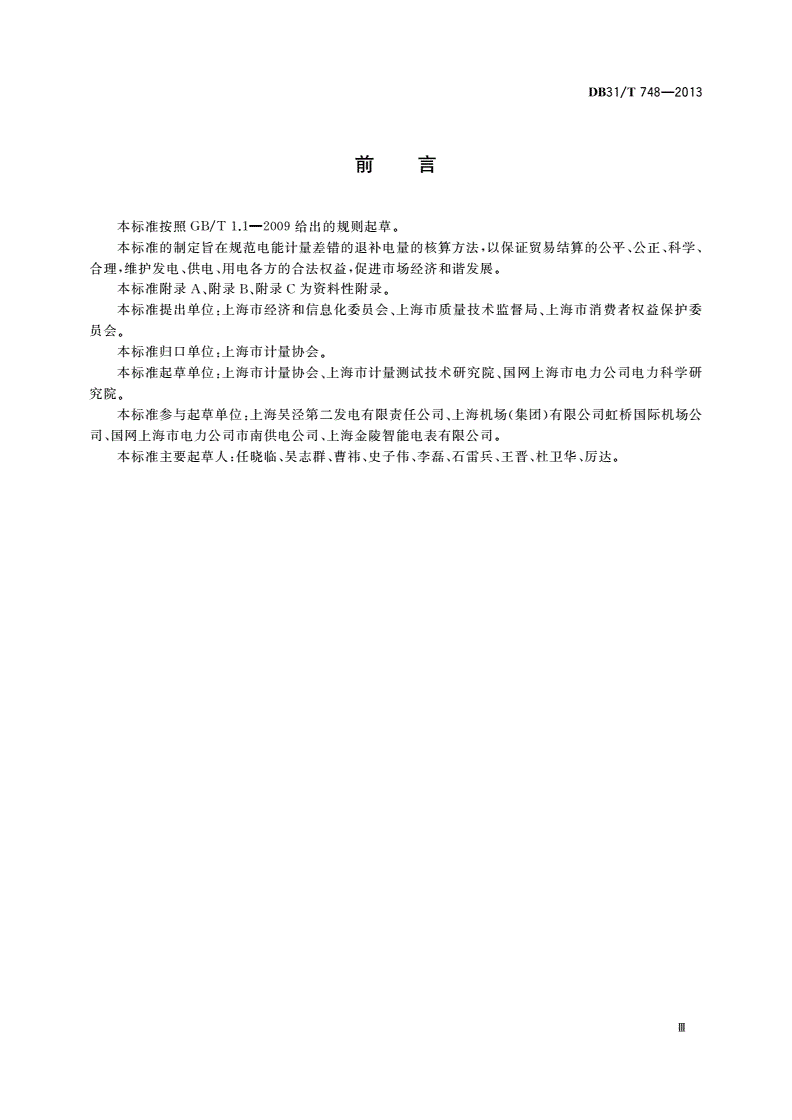

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准的制定旨在规范电能计量差错的退补电量的核算方法以保证贸易结算的公平公正科学

,、、、

合理维护发电供电用电各方的合法权益促进市场经济和谐发展

,、、,。

本标准附录附录附录为资料性附录

A、B、C。

本标准提出单位上海市经济和信息化委员会上海市质量技术监督局上海市消费者权益保护委

:、、

员会

。

本标准归口单位上海市计量协会

:。

本标准起草单位上海市计量协会上海市计量测试技术研究院国网上海市电力公司电力科学研

:、、

究院

。

本标准参与起草单位上海吴泾第二发电有限责任公司上海机场集团有限公司虹桥国际机场公

:、()

司国网上海市电力公司市南供电公司上海金陵智能电表有限公司

、、。

本标准主要起草人任晓临吴志群曹祎史子伟李磊石雷兵王晋杜卫华厉达

:、、、、、、、、。

Ⅲ

DB31/T748—2013

电能计量差错的退补电量核算方法

1范围

本标准规定了电能计量差错的退补电量的核算方法

。

本标准适用于参比频率为电压等级为与电网企业直接贸易结算的电能计

50Hz、220V~500kV

量装置发生计量差错时退补电量有功的核算

()。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

机电式交流电能表

JJG307

测量用电流互感器

JJG313

测量用电压互感器

JJG314

电子式交流电能表

JJG596

分时记度多费率电能表

JJG691()

电力互感器

JJG1021

通用计量术语及定义

JJF1001

电能计量装置技术管理规程

DL/T448

电能计量装置检验规程

SD109

电网电能计量装置配置技术规范

DB31/T618

沪直接接入式电能表现场检定规程

JJG()49

沪测量用电流互感器现场检定规程

JJG()50

沪测量用电压互感器现场检定规程

JJG()51

供电营业规则年月日电力工业部令第八号发布

(1996108)

3术语和定义

下列术语和定义适用于本文件

。

31

.

电能计量装置electricalenergymeteringdevice

为计量电能所需的计量器具和辅助设备的总体包括电能表互感器及其二次回路电能计量柜

,、、

箱等

()。

32

.

倍率ratio

电能计量装置中电流互感器电压互感器变比的乘积

、。

33

.

误差error

测得的量值减去参考量值

。

1

DB31/T748—2013

34

.

电能计量差错electricalenergymeteringonfault

电能计量差错包括电能计量器具超差电能计量偏差和电能计量错误

、。

35

.

电能计量器具超差electricalenergymeteringinstramentsonexcessiveerror

电能计量器具误差超过计量检定规程规定的误差限

。

36

.

电能计量偏差electricalenergymeteringondeviation

电能计量装置配置不符合规定产生的计量偏差

。

37

.

电能计量错误electricalenergymeteringonmistake

电能计量装置故障或人为因素导致计量失准

。

38

.

差错电量electricalenergyonfault

电能计量发生差错期间计量的电量

。

39

.

退补电量electricalenergyoncompensation

发现电能计量差错后经检定测量核算得到的差错电量的修正值用W表示

,、、,Δ。

4电能计量差错的归类

41电能计量器具超差

.

411电能表的基本误差超过沪计量检定规程规定的误差限

..JJG307、JJG596、JJG()49。

412互感器的基本误差超过计量检定规程规定的误差限

..JJG313、JJG314、JJG1021。

413电能表时钟累积计时误差超过计量检定规程规定的误差限

..JJG691。

42电能计量偏差

.

421电能表互感器的准确度等级低于的规定

..、DB31/T618。

422互感器额定二次负荷不符合的规定

..DB31/T618。

423电压互感器二次回路电压降超过的规定

..DB31/T618。

43电能计量错误

.

431电能计量装置故障

..

4311电能表故障造成计度器显示异常或计量错误

...。

互感器故障一次二次回路短路或开路等造成计量错误

4312

...、/,。

432电能计量装置安装时接线错误造成计量错误

..。

433倍率差错抄录错误造成结算电量与实际不符

..、。

434电能表时段参数设置错误造成费率电量错误

..。

5差错值的确定

51电能计量器具超差状况

.

511电能表误差超差

..

以常用负载电流下的测量误差为电能表的误差常用负载电流难以确定时直接接入式电能表以

。,

2

DB31/T748—2013

参比电压负载电流为III功率因数为φ时的测量误差按附录公式计算

,max、b、0.2b,cos=1.0,A(A.3)

其误差互感器接入式电能表以参比电压负载电流为III功率因数为φ时的测量

;,max、n、0.05n,cos=1.0

误差按附录公式计算其误差

,A(A.4)。

512互感器误差超差

..

互感器以套为单位按附录公式公式计算合成误差

,A(A.7)、(A.8)。

5121电流互感器误差超差

...

以常用一次电流实际二次负荷时的测量误差为电流互感器的误差常用一次电流难以确定时以

、。,

电流互感器在一次电流为III实际二次负荷时的测量误差按附录公式

N、0.2N、0.05N,,A(A.5)、

公式计算其误差

(A.6)。

5122电压互感器误差超差

...

以额定一次电压实际二次负荷时的测量误差为电压互感器的误差

、。

513电能表时钟累积计时误差超差

..

以计量准确期间最近一次抄表周期内电能表记录的负荷曲线或电能量采集系统记录的各费率电

量确定各费率电量的比率以计量准确期间上一年度同一抄表周期或误差更正后下一抄表周期电能表

,;

记录的各费率电量确定各费率电量的比率

,。

52电能计量偏差状况

.

521电能表偏差

..

电能表的准确度等级低于规定若按确定的电能表误差超过规定

DB31/T618,5.1.1DB31/T618

的准确度等级相对应的误差限则以确定的误差为电能表误差

,5.1.1。

522互感器偏差

..

互感器的准确度等级低于规定若按确定的互感器误差超过规定

DB31/T618,5.1.2DB31/T618

的准确度等级相对应的误差限则以确定的误差为互感器误差

,5.1.2。

523互感器二次负荷引起的偏差

..

互感器的实际二次负荷不符合规定若按确定的互感器误差超过

DB31/T618,5.1.2DB31/T618

规定的准确度等级相对应的误差限则以确定的误差为互感器误差

,5.1.2
