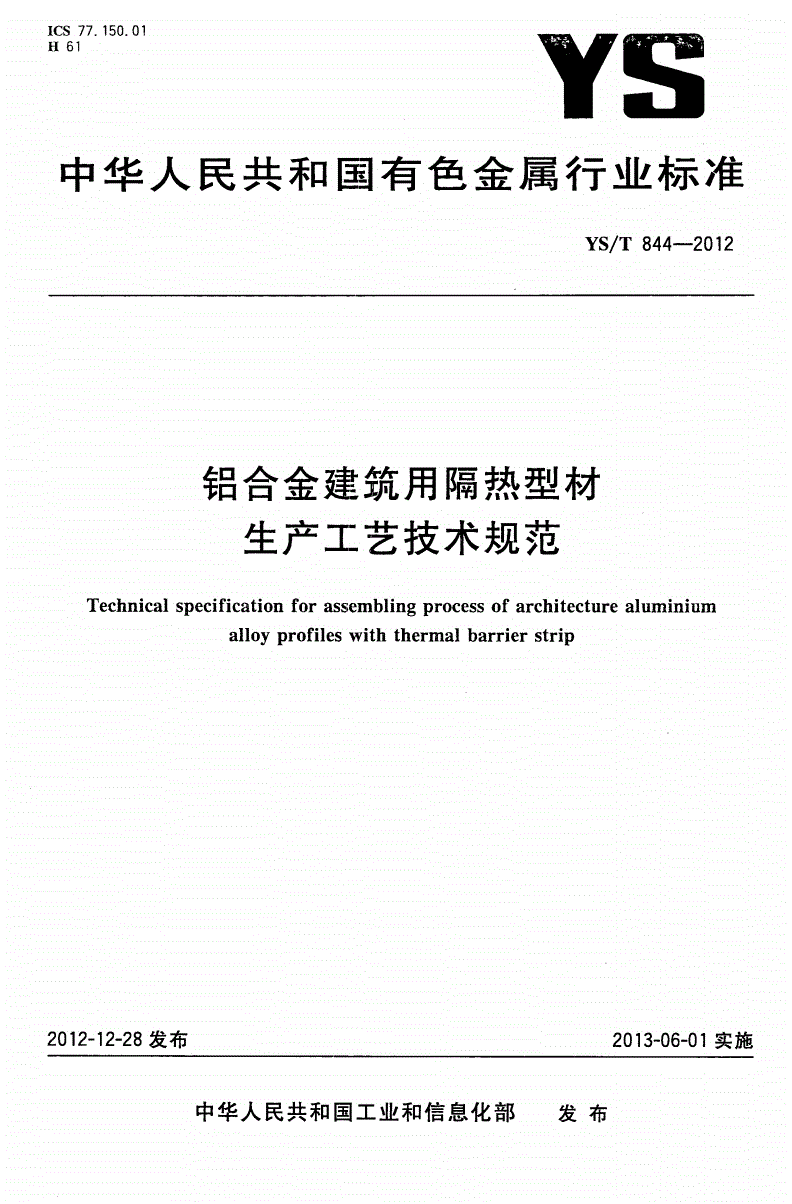

YS/T 844-2012 铝合金建筑用隔热型材生产工艺技术规范

ICS77.150.01

H61

中华人民共和国有色金属行业标准

/—

YST8442012

铝合金建筑用隔热型材

生产工艺技术规范

ㅤㅤㅤㅤ

Technicalsecificationforassemblinrocessofarchitecturealuminium

pgp

allorofileswiththermalbarrierstri

ypp

2012-12-28发布2013-06-01实施

中华人民共和国工业和信息化部发布

/—

YST8442012

铝合金建筑用隔热型材

生产工艺技术规范

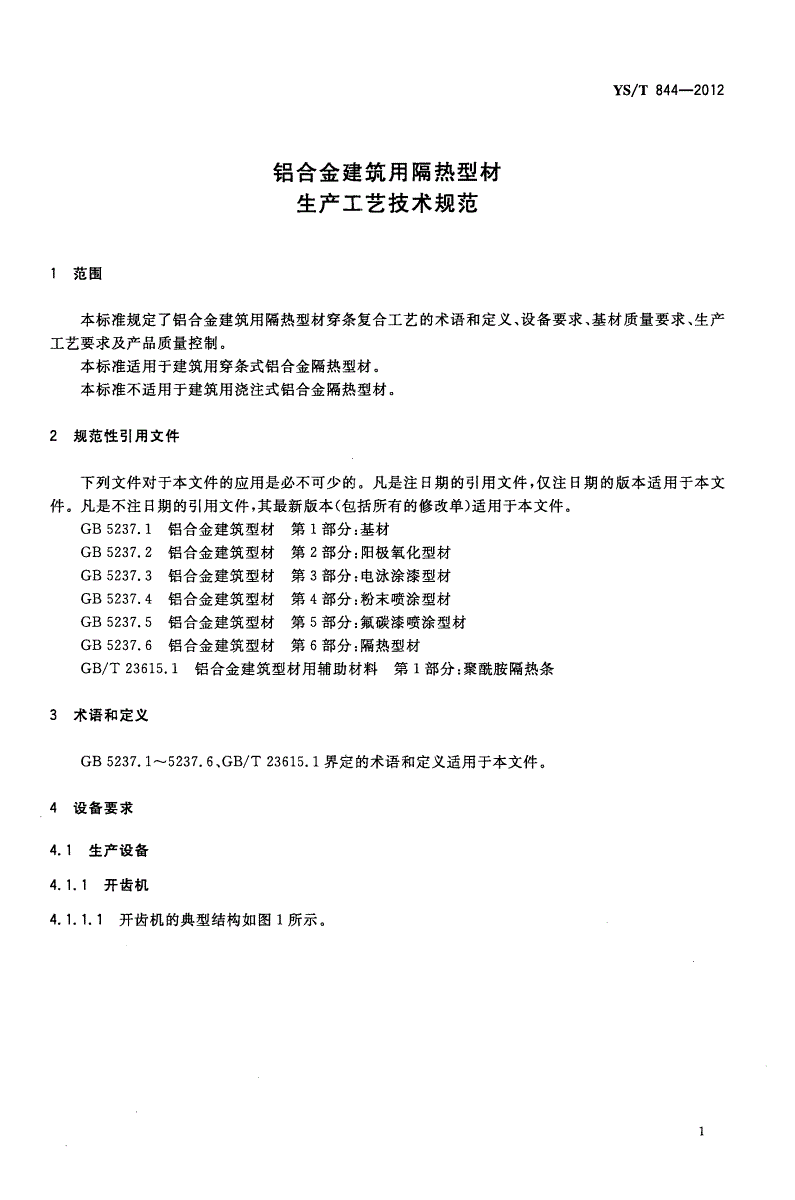

1范围

、、、

本标准规定了铝合金建筑用隔热型材穿条复合工艺的术语和定义设备要求基材质量要求生产

工艺要求及产品质量控制。

本标准适用于建筑用穿条式铝合金隔热型材。

本标准不适用于建筑用浇注式铝合金隔热型材。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

:

铝合金建筑型材第部分基材

GB5237.11

:

铝合金建筑型材第部分阳极氧化型材

GB5237.22

:

铝合金建筑型材第部分电泳涂漆型材

GB5237.33

:

铝合金建筑型材第部分粉末喷涂型材

GB5237.44

ㅤㅤㅤㅤ

:

铝合金建筑型材第部分氟碳漆喷涂型材

GB5237.55

:

铝合金建筑型材第部分隔热型材

GB5237.66

/:胺隔热条

铝合金建筑型材用辅助材料第部分聚酰

GBT23615.11

3术语和定义

、/界定的术语和定义适用于本文件。

GB5237.1~5237.6GBT23615.1

4设备要求

4.1生产设备

4.1.1开齿机

开齿机的典型结构如图所示。

4.1.1.11

1

/—

YST8442012

说明:

———开齿盘;

1

2———垂直定位轮;

3———水平滚轮;

4———工作台面;

ㅤㅤㅤㅤ

———控制按钮;

5

———调节手柄。

6

图1开齿机示意图

,。

4.1.1.2开齿机应配有可垂直滑动和左右滑动的导轨以实现开齿盘的垂直和水平调整

,、,

4.1.1.3开齿设备应配备上料台和下料台上下料台应与铝型材的加工长度相适应并具有滚动自如

,,。

的滚轮和定位轮滚轮表面材质宜为橡胶或塑料以防止生产时划伤铝型材表面

4.1.1.4开齿盘和定位橡胶滚轮应安装位移数字显示表。

4.1.1.5开齿机应安装紧急停止按扭。

4.1.2穿条机

穿条机的典型结构如图所示。

4.1.2.12

2

/—

YST8442012

说明:

———支架;

1

2———穿条导轨;

3———送料轮;

ㅤㅤㅤㅤ

4———控制按钮;

———调节手柄。

5

图2穿条机示意图

,。

4.1.2.2穿条机应配备型材定位台和下料台定位台和下料台应与铝型材的规格相适应定位台表面

,,

应贴毡毛或类似柔软材料以保护型材表面下料台应具备滚动自如的滚轮滚轮表面材质宜为橡胶或塑

,。

料以防止生产时划伤铝型材表面

,。

4.1.2.3穿条机应配有可垂直滑动和左右滑动的导轨以实现穿条位置的调整

4.1.2.4穿条机应安装紧急停止按扭。

4.1.3滚压机

滚压机的典型结构示意图如图所示。

4.1.3.13

3

/—

YST8442012

说明:

———滚压盘;

1

2———压力显示表;

3———微调手柄;

4———调节手柄;

———上下定位滚轮。

5

图滚压机示意图

3

,、。

4.1.3.2滚压机应配备上料台和下料台上下料台应与铝型材的规格相适应

ㅤㅤㅤㅤ

,,

4.1.3.3上料台和下料台应具有滚动自如的滚轮和定位轮滚轮表面材质宜为橡胶或塑料以防止生

产时划伤铝型材表面。

,(、)

滚压机应具有三组滚压盘每组包含前后两个位置每个位置包含上下两片共有片滚

4.1.3.44

压盘。
