YB/T 176-2000 陶瓷内衬复合钢管

YB/T176-2000

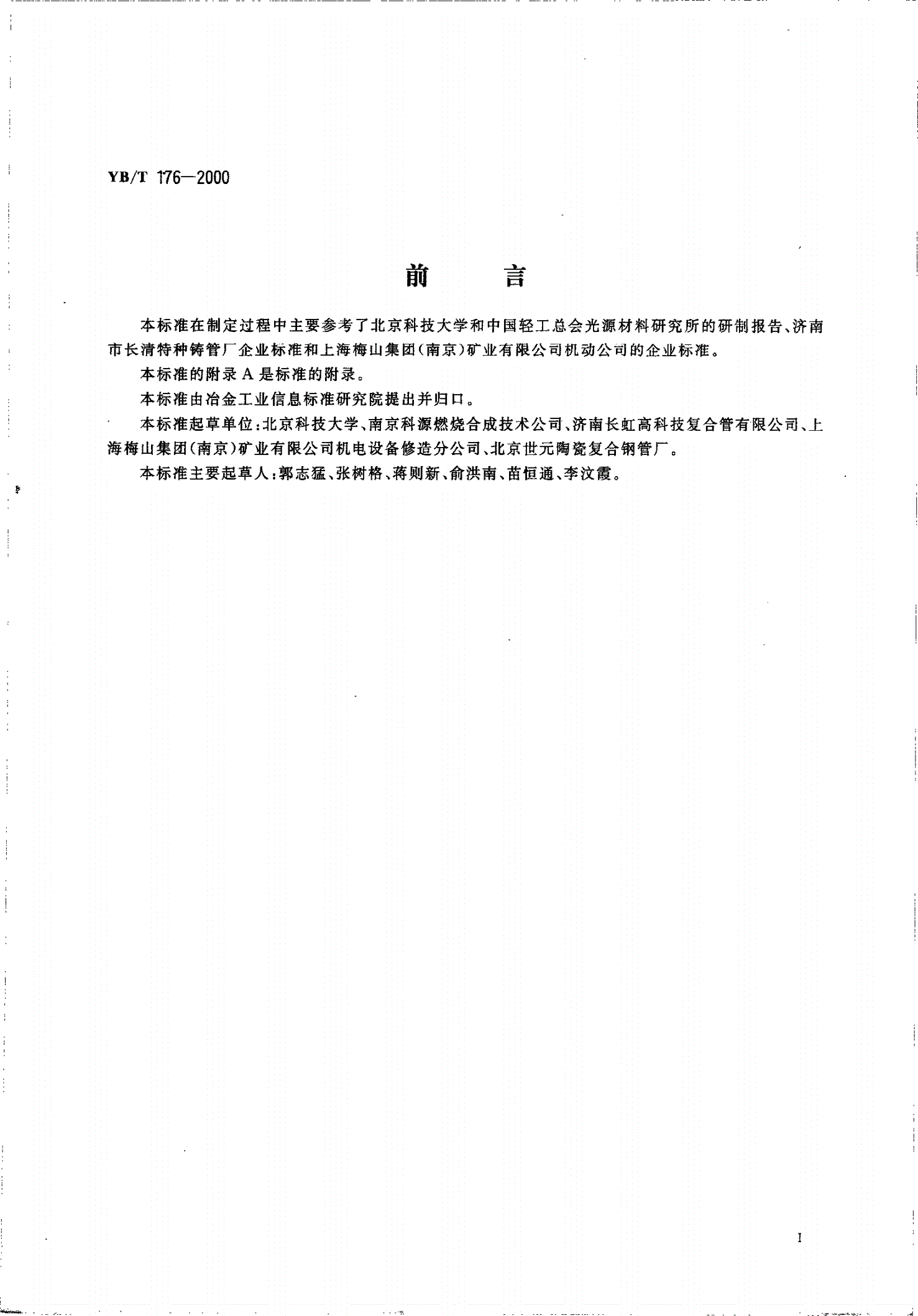

前言

本标准在制定过程中主要参考了北京科技大学和中国轻工总会光源材料研究所的研制报告、济南

市长清特种铸管厂企业标准和上海梅山集团(南京)矿业有限公司机动公司的企业标准。

本标准的附录A是标准的附录。

本标准由冶金工业信息标准研究院提出并归口。

本标准起草单位:北京科技大学、南京科源燃烧合成技术公司、济南长虹高科技复合管有限公司、上

海梅山集团(南京)矿业有限公司机电设备修造分公司、北京世元陶瓷复合钢管厂。

本标准主要起草人:郭志猛、张树格、蒋则新、俞洪南、苗恒通、李泣霞。

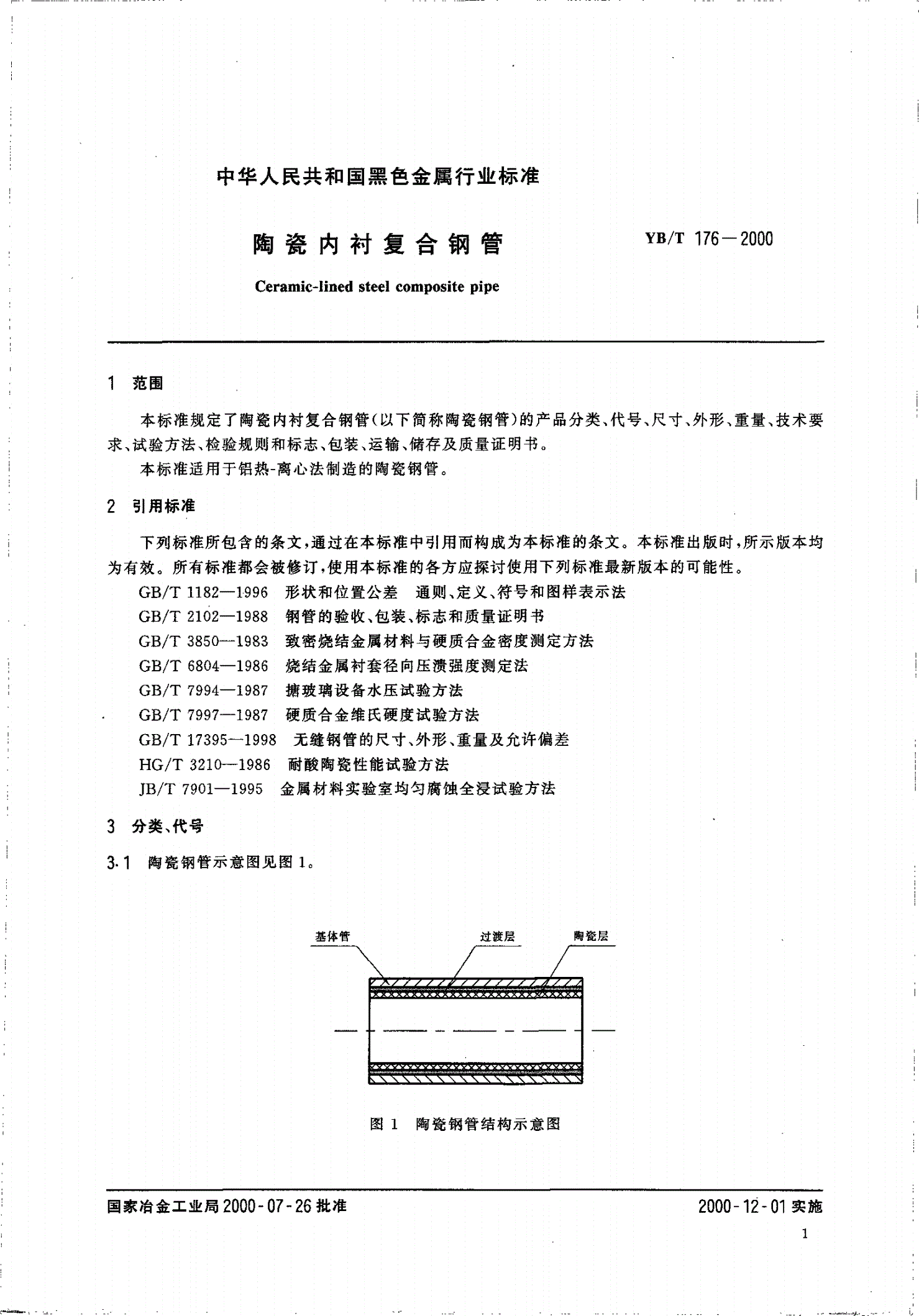

中华人民共和国黑色金属行业标准

陶瓷内衬复合钢管YB/T176一2000

Ceramic-linedsteelcompositepipe

，范围

本标准规定了陶瓷内衬复合钢管(以下简称陶瓷钢管)的产品分类、代号、尺寸、外形、重量、技术要

求、试验方法、检验规则和标志、包装、运输、储存及质量证明书。

本标准适用于铝热一离心法制造的陶瓷钢管。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性

GB/T1182-1996形状和位置公差通则、定义、符号和图样表示法

GB/T2102-1988钢管的验收、包装、标志和质量证明书

GB/T3850-1983致密烧结金属材料与硬质合金密度测定方法

GB/T6804-1986烧结金属衬套径向压溃强度测定法

GB/T7994-1987搪玻璃设备水压试验方法

GB/T7997-1987硬质合金维氏硬度试验方法

GB/T17395-1998无缝钢管的尺寸、外形、重最及允许偏差

HG/T321。一1986耐酸陶瓷性能试验方法

JB/T7901-1995金属材料实验室均匀腐蚀全浸试验方法

3分类、代号

3.1陶瓷钢管示意图见图1,

基体曾过渡层阳锐层

图1陶瓷钢管结构示意图

国家冶金工业局2000-07-26批准2000一12一01实施

YB/T176一2000

3.2陶瓷钢管分为直管、短节、弯管、三通、其他管件。长度大于1000mm的陶瓷钢管称直管，小于

1000mm的称短节。

3.3陶瓷钢管的标记:

直管和短节

TG

一陶瓷钢管长度

一壁厚

一钢管外径

一陶瓷钢管

示例:钢管外径为159mm,壁厚为12mm，长度为2000mm的陶瓷钢管表示为:TG-159-12-2000

弯头

TGW

—角度

-曲率半径

—钢管外径

—陶瓷钢管弯头

示例:钢管外径为159mm，曲率半径为1000mm的900肉瓷钥管弯管表示为:TG-159-1000-90e

三通

TGS

一三通分支钢管外径

_陶瓷钢管三通

示例:钢管外径分别为180mm,159mm,159mm的陶瓷钢管三通，表示为:TGS-180-159-159;

钢管外径均为180mm的陶瓷钢管三通表示为:TGS-180',

4尺寸、外形、皿f及允许偏差

4.，尺寸及允许偏差

4.1.1陶瓷钢管规格应符合表1的规定。

4.1.2陶瓷钢管的外径公差应符合GB/T17395的规定。

4.1.3内衬陶瓷层的厚度偏差

4.1.3.1每单根管内衬陶
