DB61/T 1274-2019 综采工作面设备安装于回撤技术规范

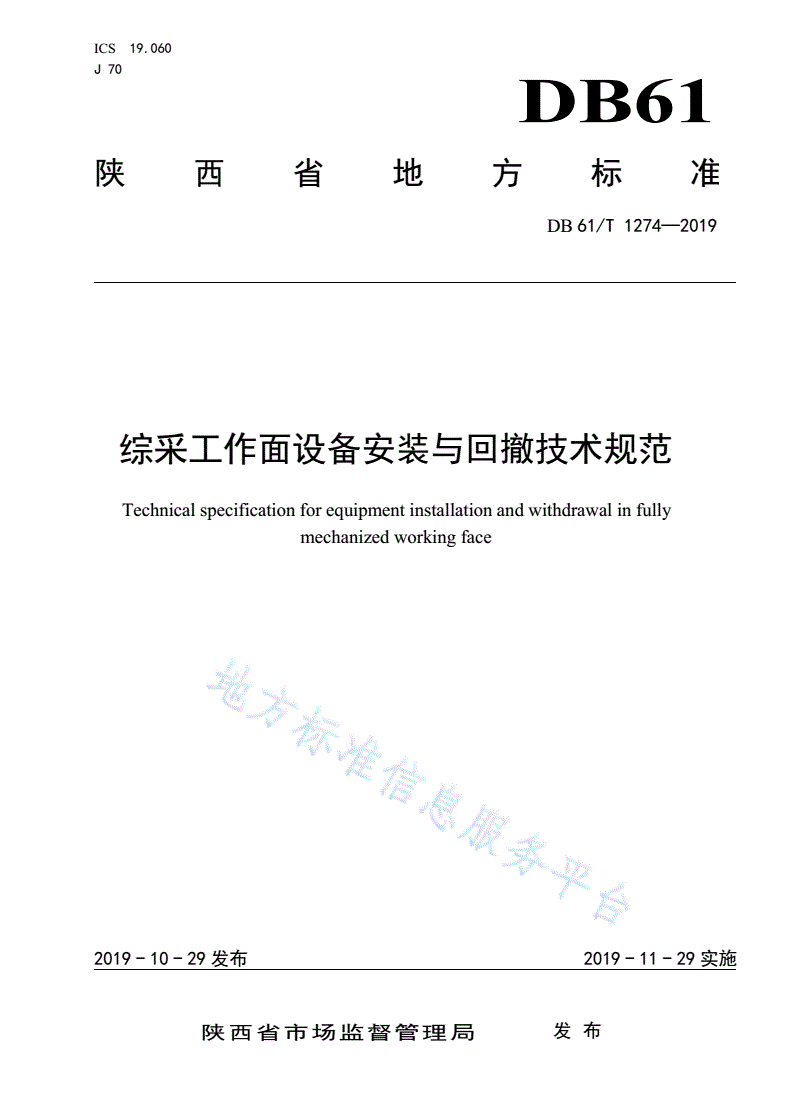

ICS19.060

J70

DB61

陕西省地方标准

DB61/T1274—2019

综采工作面设备安装与回撤技术规范

Technicalspecificationforequipmentinstallationandwithdrawalinfully

mechanizedworkingface

2019-10-29发布2019-11-29实施

陕西省市场监督管理局发布

DB61/T1274—2019

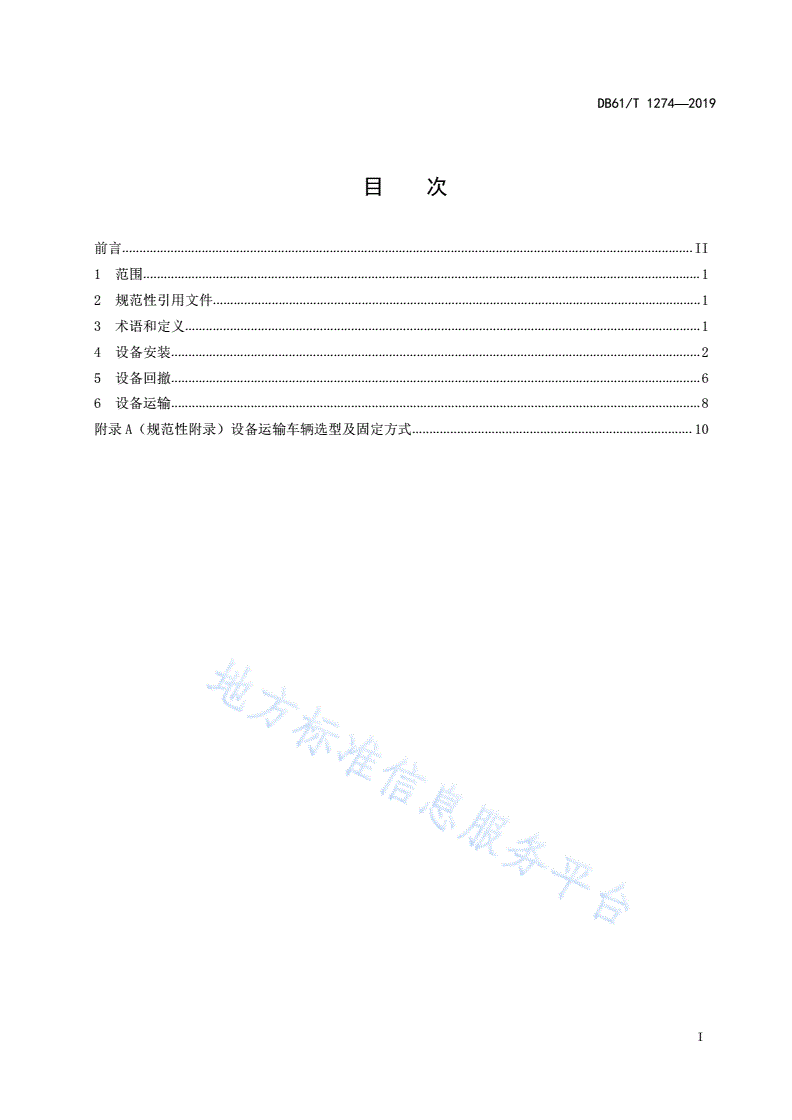

目  次

前言.....................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4设备安装.........................................................................................................................................................2

5设备回撤.........................................................................................................................................................6

6设备运输.........................................................................................................................................................8

附录A（规范性附录）设备运输车辆选型及固定方式.................................................................................10

I

DB61/T1274—2019

前  言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由陕煤集团神南产业发展有限公司提出。

本标准由陕西省能源局归口。

本标准起草单位：陕煤集团神南产业发展有限公司。

本标准主要起草人：吴群英、迟宝锁、乔少波、刘旭东、贺华、李玉良、王进朝、张海广、杨晓斌、

薛应登、王祥、马志强。

本标准由陕煤集团神南产业发展有限公司负责解释。

本标准首次发布。

联系信息如下：

单位：陕煤集团神南产业发展有限公司

电话：0912-8517509

地址：陕西省神木市滨河新区神南产业发展有限公司

邮编：719300

II

DB61/T1274—2019

综采工作面设备安装与撤回技术规范

1范围

本规范规定了煤矿综合机械化采煤（以下简称综采）设备安装、设备回撤及设备运输的相关要求。

本规范适用于陕北矿区综合机械化采煤工艺的综采工作面，其他矿区可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB51062煤矿设备安装工程施工规范

GB51078煤炭矿井设计防火规范

MT/T5010煤矿安装工程质量检验评定标准

3术语和定义

下列术语和定义适用于本文件。

3.1

回撤通道mainretracementchannel

为设备回撤预掘的、平行于工作面切眼的巷道。

3.2

辅助回撤通道auxiliaryretracementchannel

为设备回撤预掘的、与回撤通道相通的辅助巷道。

3.3

开切眼cut-hole

综采工作面采煤及设备安装预掘的巷道。

3.4

支架搬运车supportcarrier

综采工作面设备运输、安装、拆解的专用防爆无轨胶轮车。

3.5

垛式支架chocksupport

回撤通道顶板支护的专用设备。

3.6

1

DB61/T1274—2019

专用掩护式液压支架specialshieldhydraulicsupport

综采工作面液压支架回撤时满足支护空间安全需要的专用支架。

4设备安装

4.1基本要求

4.1.1开切眼的支护应达到设计要求。

4.1.2开切眼断面尺寸应符合设备安装对宽度与高度的要求。

4.1.3硐室支护应完整、无片帮、无裂隙，环境应干净、整洁、无淤泥、无积水，消防应符合GB51078

的规定。

4.1.4乳化液泵站安装硐室应配备电源、水源。

4.1.5综采工作面设备布置、供电系统、通风系统等图纸应规范、明确、合理。

4.1.6安装工程应根据采煤机型号在开切眼内开掘煤机机窝，机窝顶帮支护应满足设计要求。

4.1.7综采工作面应形成稳定可靠的通风系统。

4.1.8综采工作面内安全监控系统应稳定可靠。

4.2安装流程

4.2.1工艺流程

工艺流程主要包括平行安装、顺序安装及倒序安装：

a)平行安装：按设备布置图，从设备列车、刮板输送机机尾平行安装至刮板输送机机头；

b)顺序安装：按设备布置图，先从刮板输送机机尾依次安装至胶带运输机自移机尾，再安装设备

列车；

c)倒序安装：按设备布置图，先安装设备列车，再从胶带运输机自移机尾依次安装至刮板输送机

机尾。

4.2.2设备安装流程

4.2.2.1刮板输送机安装可按以下流程进行：

变线槽→中部槽→出线槽→中部槽→机头过渡槽→机头、机尾框架→机头、机尾传动部

4.2.2.2刮板输送机安装要求如下：

a)安装时应按设备布置图，校核导线点，确定各部位的定位基准；
