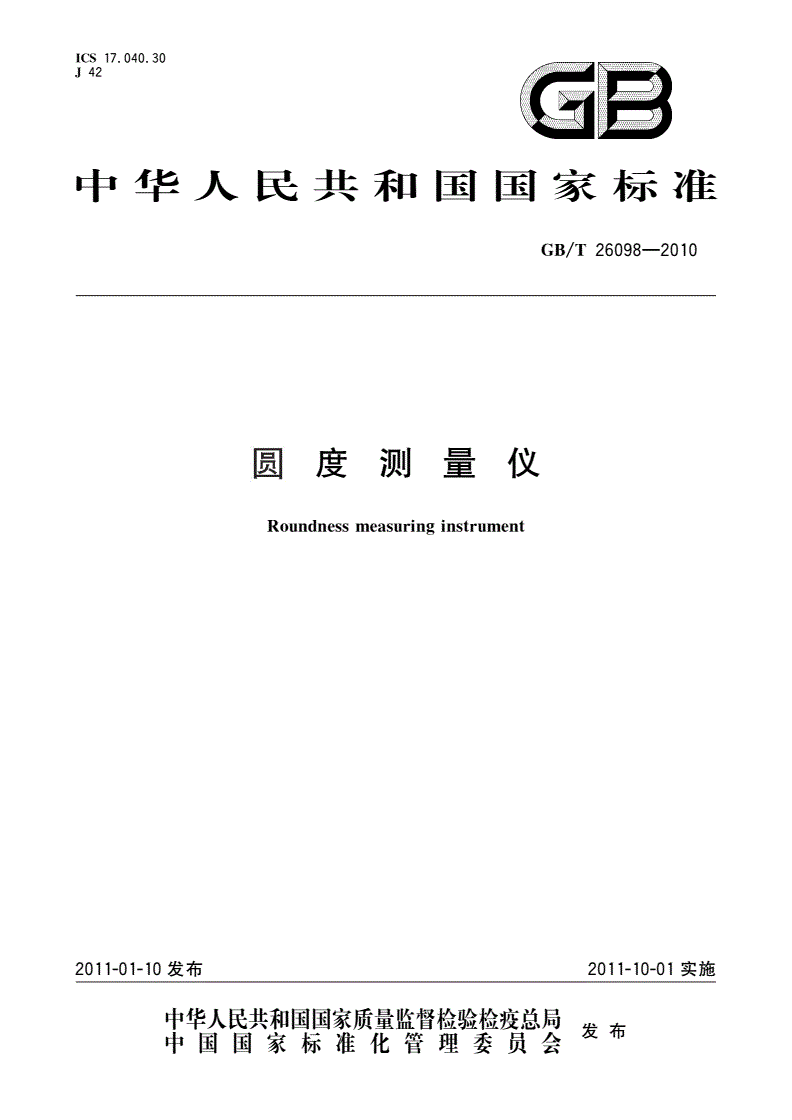

GB/T 26098-2010 圆度测量仪

ICS17．040．30

J42

a亘

中华人民共和国国家标准

1

26098--200

GB／T

圆度测量仪

Roundnessinstrument

measuring

2011—01—10发布

丰瞀鹊紫瓣警矬瞥星发布中国国家标准化管理委员会仅1”

26098--2010

GB／T

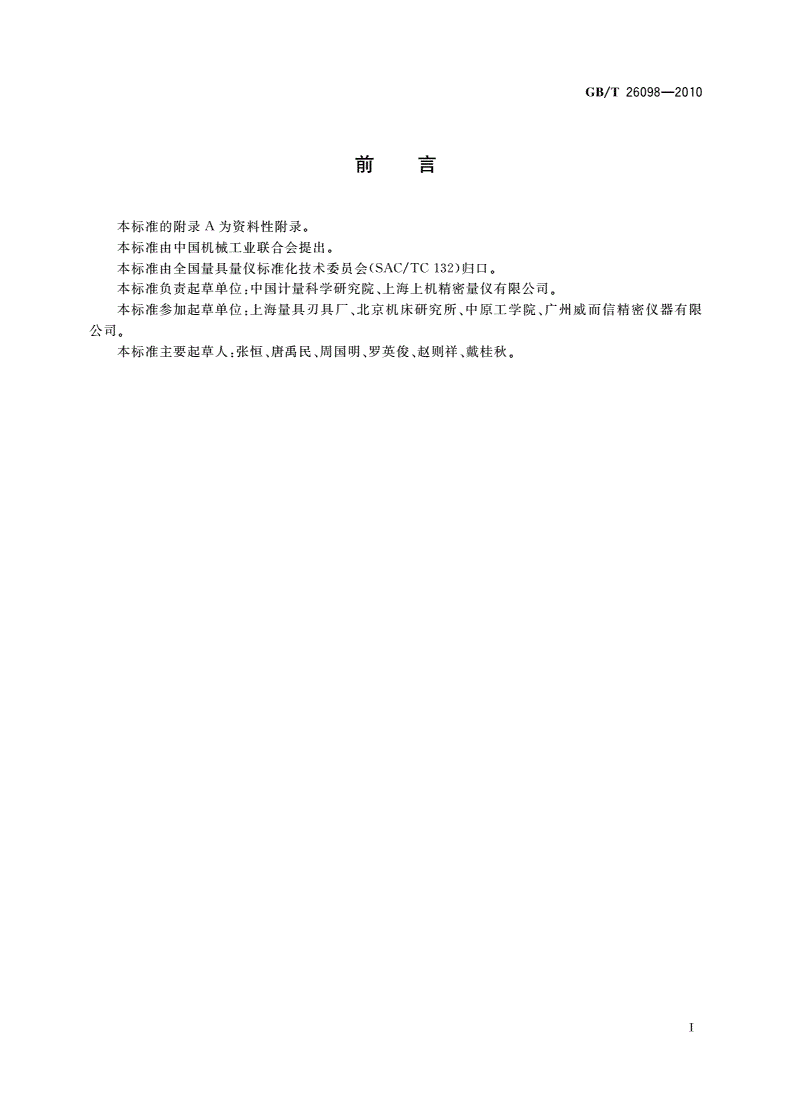

刖舀

本标准的附录A为资料性附录。

本标准由中国机械工业联合会提出。

本标准由全国量具量仪标准化技术委员会(SAC／TC132)归口。

本标准负责起草单位：中国计量科学研究院、上海上机精密量仪有限公司。

本标准参加起草单位：上海量具刃具厂、北京机床研究所、中原工学院、广州威而信精密仪器有限

公司。

本标准主要起草人：张恒、唐禹民、周国明、罗英俊、赵则祥、戴桂秋。

GB／T26098--2010

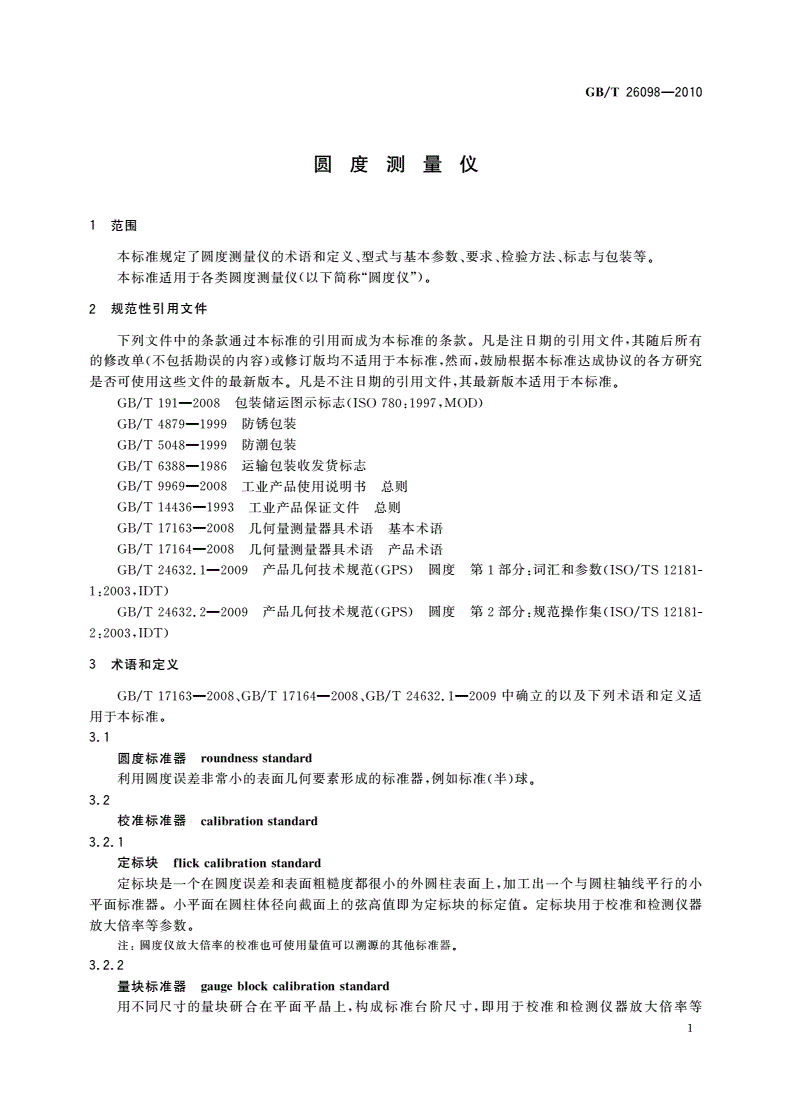

圆度测量仪

1范围

本标准规定了圆度测量仪的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。

本标准适用于各类圆度测量仪(以下简称“圆度仪”)。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T

191—2008包装储运图示标志(Is0780：1997，MOD)

GB／T4879—1999

防锈包装

5048

6B／T1999防潮包装

6388

GB／T1986运输包装收发货标志

9969

GB／T2008工业产品使用说明书总则

14436--1993

GB／T工业产品保证文件总则

17163

GB／T2008几何量测量器具术语基本术语

17164

GB／T2008几何量测量器具术语产品术语

GB／T24632．1—2009产品几何技术规范(GPS)12181一

圆度第1部分：词汇和参数(ISO／TS

I：2003，IDT)

24632．212181—

GB／T2009产品几何技术规范(GPs)圆度第2部分：规范操作集(ISO／TS

2：2003，IDT)

3术语和定义

17164

GB／T17163--2008、GB／T2008、GB／T

24632．1—2009中确立的以及下列术语和定义适

用于本标准。

3．1

standard

圆度标准器roundness

利用圆度误差非常小的表面几何要素形成的标准器，例如标准(半)球。

3．2

standard

校准标准器calibration

3．2．1

calibrationstandard

定标块flick

定标块是一个在圆度误差和表面粗糙度都很小的外圆柱表面上，加工出一个与圆柱轴线平行的小

平面标准器。小平面在圆柱体径向截面上的弦高值即为定标块的标定值。定标块用于校准和检测仪器

放大倍率等参数。

注：圆度仪放大倍率的校准也可使用量值可以溯源的其他标准器。

3．2．2

blockcalibrationstandard

量块标准器gauge

用不同尺寸的量块研合在平面平晶上，构成标准台阶尺寸，即用于校准和检测仪器放大倍率等
