GB/T 22686-2008 家用和类似用途人工复位压力式热切断器

ICS29．130．20

K32

雷目

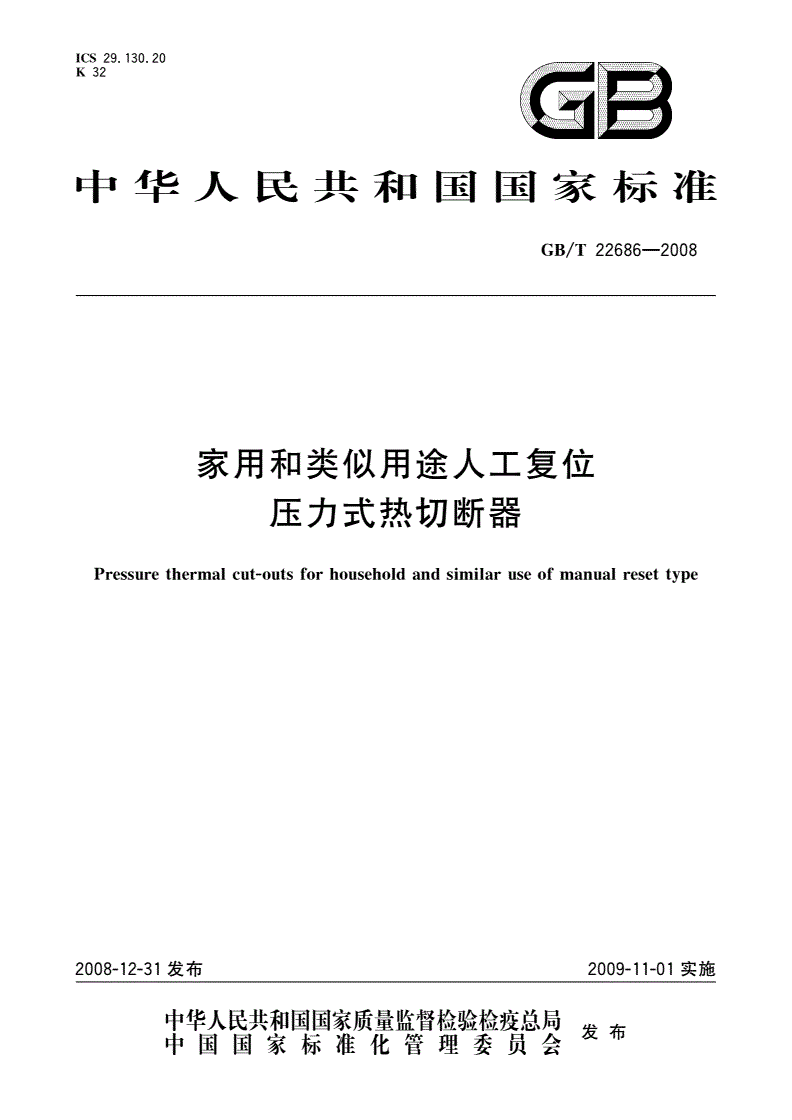

中华人民共和国国家标准

GB／T

家用和类似用途人工复位

压力式热切断器

similaruseofmanualreset

Pressurethermalcut-outsforhouseholdandtype

2008-12-31发布

丰瞀髁紫瓣訾矬瞥霎发布中国国家标准化管理委员会“”。

GB／T

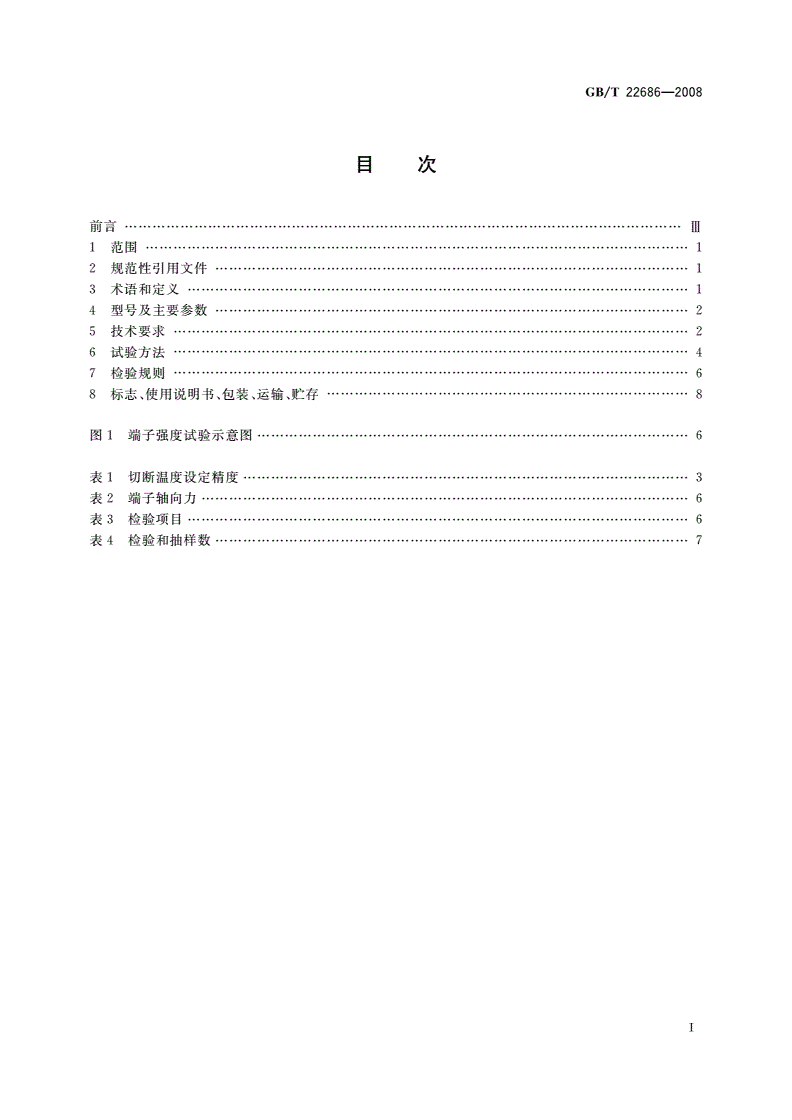

目次

前言·…………………··

1范围…………·……Ⅱ1

2规范性引用文件…·1

3术语和定义·………1

4型号及主要参数…·2

5技术要求………·2

6试验方法…··……·-4

7检验规则…………·……………···6

8标志、使用说明书、包装、运输、贮存8

图1端子强度试验示意图6

表l切断温度设定精度3

表2端子轴向力……6

表3检验项目………·，6

表4检验和抽样数…··7

GB／T

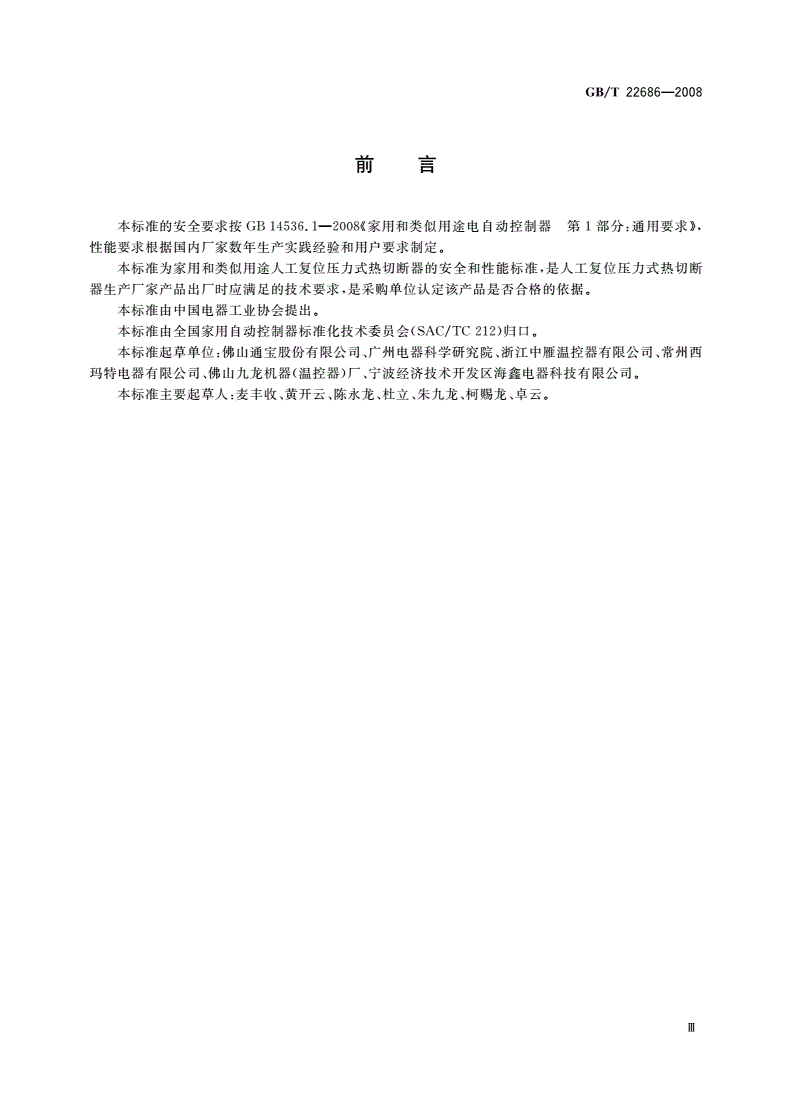

刚置

本标准的安全要求按GBl4536．12008《家用和类似用途电自动控制器第1部分：通用要求》，

性能要求根据国内厂家数年生产实践经验和用户要求制定。

本标准为家用和类似用途人工复位压力式热切断器的安全和性能标准，是人工复位压力式热切断

器生产厂家产品出厂时应满足的技术要求，是采购单位认定该产品是否合格的依据。

本标准由中国电器工业协会提出。

本标准由全国家用自动控制器标准化技术委员会(SAC／TC212)归口。

本标准起草单位：佛山通宝股份有限公司、广州电器科学研究院、浙江中雁温控器有限公司、常州西

玛特电器有限公司、佛山九龙机器(温控器)厂、宁波经济技术开发区海鑫电器科技有限公司。

本标准主要起草人：麦丰收、黄开云、陈永龙、杜立、朱九龙、柯赐龙、卓云。

Ⅲ

GB／T

家用和类似用途人工复位

压力式热切断器

1范围

本标准规定了家用和类似用途手动复位压力式热切断器(以下简称“热切断器”)的定义、型号与基

本参数、技术要求、试验方法、检验规则和标志、使用说明书、包装、运输及贮存。

本标准适用于以密闭系统内的工质受热产生压力推动突跳式执行机构，使电器触点断开为工作原

Hz或

理的限温器件，该限温器件一般用于交流额定电压不超过690V、额定电流不超过32A、频率50

60

动断路、人工复位保护的热水器、开水器、滚筒洗衣机、电炸锅、电暖器等家用及类似用途电器。

注：对超出本标准切断温度范围的热切断器，其要求由用户与制造厂商定。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

1912008，IS0780：1997，MOD)

GB／T191包装储运图示标志(GB／T

2423．1

GB／T2423．1电工电子产品环境试验第2部分：试验方法试验A：低温(GB／T

IEC

2001，idt60068-2—1：1990)

2423．22423．2‘一

GB／T电工电子产品环境试验第2部分：试验方法试验B：高温(GB／T

2008，IEC60068—2—2：2007，IDT)

2423．3第2部分：试验方法试验Cab：恒定湿热试验

GB／T电工电子产品环境试验

60068

2423．32006，IEC2—78：2001，IDT)

(GB／T

2423．5

GB／T电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击

IEC

(GB／T2423．5—1995，idt60068—2—27：1987)

2423．10

GB／T电工电子产品环境试验第2部分：试验方法试验Fc：振动(正弦)

60068—2

(GB／T2423．102008，IEC6：1995，IDT)

2423．172423．17—

GB／T电工电子产品环境试验第2部分：试验方法试验Ka：盐雾(GB／T

2008，IEC60068—2—11：1981，IDT)

2828．1

GB／T

2859一l：1999，IDT)

计划(ISO

2829

GB／T2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)

GB

14536．1—2008家用和类似用途电自动控制器第1部分：通用要求(IEC

IDT)

22685

GB／T家用和类似用途控制器的包装和标志

3术语和定义

GB14536．1

2008确立的以及下列术语和定义适用于本标准。

1

22686--2008

GB／T

3．1

thermalcutoutsofmanualreset

人工复位压力式热切断器pressuretype

由保护温包总成和开关分断装置总成两部分组成。保护温包内的工质受热产生压力，使膜片产生

突跳动作或使膜盒产生位移推动突跳机构产生突跳动作，通过杠杆或推杆等快速推动开关断开，切断单

相单极、单相双极或三相电路，停止对系统加热，防止温度继续升高，开关动作后必须在一定条件下才能

人工复位。

3．2

切断温度cut-o
