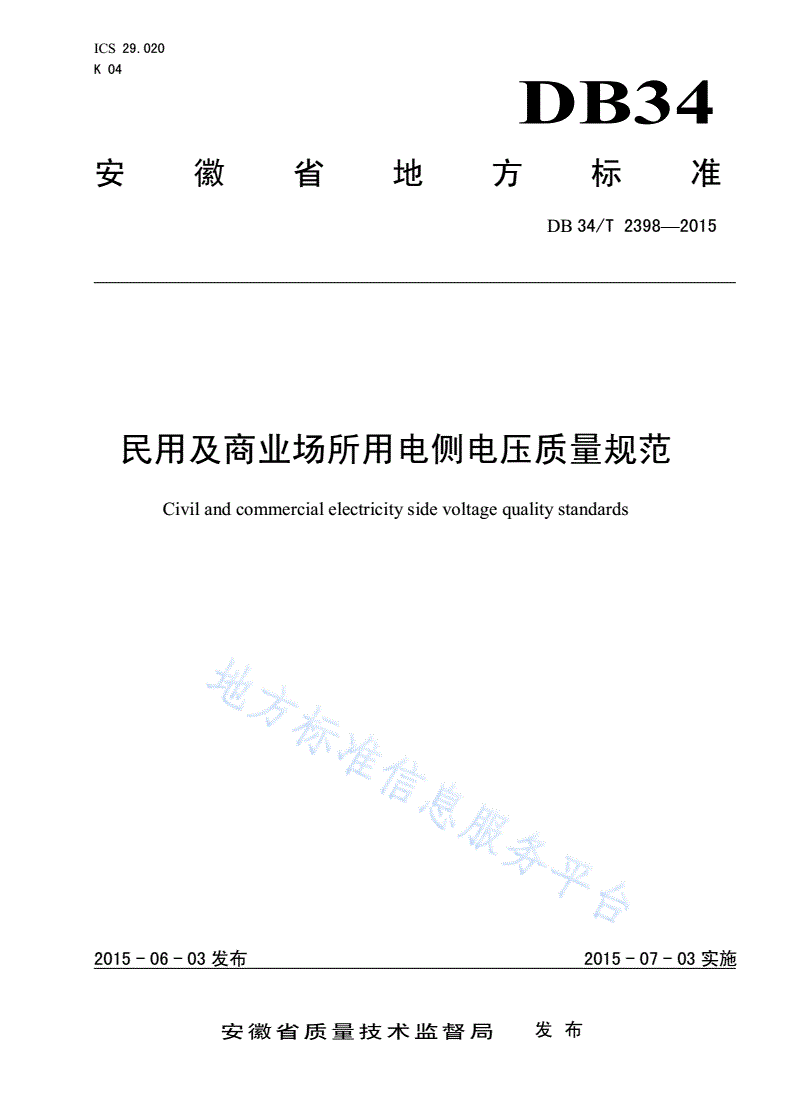

DB34/T 2398-2015 民用及商业场所用电侧电压质量规范

ICS29.020

K04

DB34

安徽省地方标准

DB34/T2398—2015

民用及商业场所用电侧电压质量规范

Civilandcommercialelectricitysidevoltagequalitystandards

文稿版次选择

2015-06-03发布2015-07-03实施

安徽省质量技术监督局发布

DB34/T2398—2015

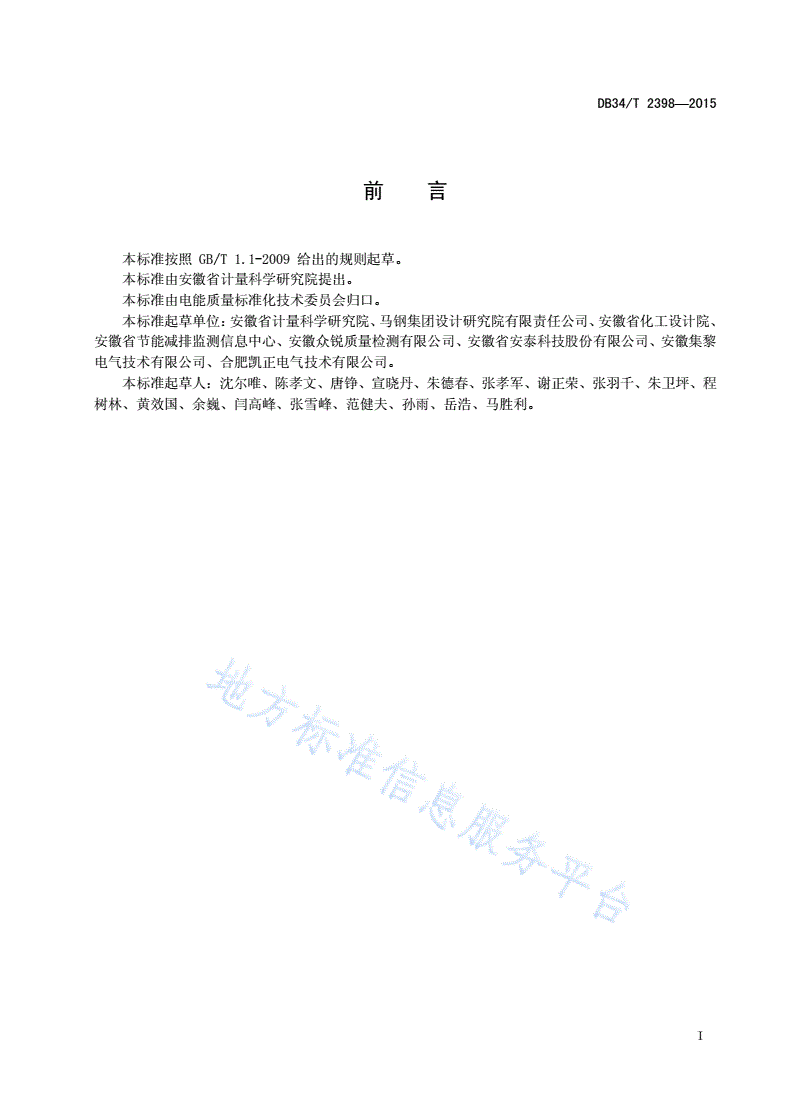

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省计量科学研究院提出。

本标准由电能质量标准化技术委员会归口。

本标准起草单位：安徽省计量科学研究院、马钢集团设计研究院有限责任公司、安徽省化工设计院、

安徽省节能减排监测信息中心、安徽众锐质量检测有限公司、安徽省安泰科技股份有限公司、安徽集黎

电气技术有限公司、合肥凯正电气技术有限公司。

本标准起草人：沈尔唯、陈孝文、唐铮、宣晓丹、朱德春、张孝军、谢正荣、张羽千、朱卫坪、程

树林、黄效国、余巍、闫高峰、张雪峰、范健夫、孙雨、岳浩、马胜利。

I

DB34/T2398—2015

民用及商业场所用电侧电压质量规范

1范围

本标准规定了民用及商业场所用电侧电压质量的术语和定义、供电电压偏差的限值、电压不平衡限

值、供电电压偏差的测量、用户引起的电压不平衡度允许值换算、不平衡度的测量与取值。

本标准适用于所有新建、改建和扩建的民用、商业场所，电压在1kV及以下，频率50Hz、60Hz

配电系统中运行的用电侧电压质量要求。

小型工业企业项目可参照本标准执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T156标准电压

GB/T12325电能质量供电电压偏差

GB/T15543电能质量三相电压不平衡

3术语和定义

GB/T156、GB/T12325、GB/T15543中界定的术语和定义适用于本文件。

3.1

系统标称电压nominalsystemvoltage

用以标志或识别系统电压的给定值。

3.2

供电点supplyterminals

供电部门配电系统与用户电气系统的联结点。

3.3

供电电压supplyvoltage

供电点处的线电压或相电压。

3.4

公共连接点pointofcommoncoupling

电力系统中一个以上用户的连接处。

1

DB34/T2398—2015

3.5

电压偏差voltagedeviation

实际运行电压对系统标称电压的偏差相对值，以百分数表示。

3.6

电压不平衡voltageunbalance

三相电压在幅值上不同或相位差不是120°，或兼而有之。

3.7

不平衡度unbalancefactor

指三相电力系统中三相不平衡的程度，用电压、电流负序基波分量或零序基波分量、正序基波分量

的方均根值百分比表示。

3.8

正序分量positive-sequencecomponent

将不平衡的三相系统的电量按对称分量法分解后其正序对称系统中的分量。

3.9

负序分量negative-sequencecomponent

将不平衡的三相系统的电量按对称分量法分解后其负序对称系统中的分量。

3.10

零序分量zero-sequencecomponent

将不平衡的三相系统的电量按对称分量法分解后其零序对称系统中的分量。

3.11

瞬时instantaneous

用于量化短时间变化持续时间的修饰词，其时间范围为工频0.5周波～3
