GB/T 19267.1-2003 刑事技术微量物证的理化检验 第1部分：红外吸收光谱法

ICS13.310

A92

中华人民共和国国家标准

GB/T19267.1-2003

刑事技术微量物证的理化检验

第1部分：红外吸收光谱法

Physicalandchemicalexaminationoftraceevidenceinforensicsciences-

Part1：Infraredabsorptionspectrometry

2003-08-19发布2004-01-01实施

中华人民共和国发布

国家质量监督检验检疫总局

标准分享网免费下载

GB/T19267.1-2003

．．J．

．曰曰．．

．．．卜．．．

前Fa

GB/T19267《刑事技术微量物证的理化检验》分为12个部分：

—第1部分：红外吸收光谱法；

—第2部分：紫外一可见吸收光谱法；

—第3部分：分子荧光光谱法；

—第4部分：原子发射光谱法；

—第5部分：原子吸收光谱法；

—第6部分：扫描电子显微镜法；

—第7部分：气相色谱一质谱法；

—第8部分；显微分光光度法；

—第9部分：薄层色谱法；

—第10部分：气相色谱法；

—第11部分：高效液相色谱法；

—第12部分：热分析法。

本部分为GB/T19267第1部分。

本部分由全国刑事技术标准化技术委员会（CSBTS/TC179)提出并归口。

本部分的起草单位：北京市公安局刑事科学技术研究所。

本部分起草人：画rjl、于静。

GB/T19267.1-2003

刑事技术微量物证的理化检验

第1部分：红外吸收光谱法

范围

本部分规定了红外吸收光谱的检验方法。

本部分适用于刑事技术领域中微量物证的理化检验，其他领域亦可参照使用。

2规范性引用文件

下列文件中的条款通过GB/T19267的本部分的引用而成为本部分的条款。凡是注日期的引用文

件，其随后所有的修改单不（包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB/T14666-1993分析化学术语

3术语和定义

GB/T14666中确立的以及下列术语和定义适用于本部分。

反射和吸收光谱reflectionandabsorptionspectra

人射光透过样品层在金属表面上反射，再经过样品透射出来形成的光谱。

3.2

最大吸收峰maximumabsorptionpeak

光谱中透过率最低的吸收峰，用其对应的波长n（max）或波数表示。

3.3

最小吸收峰minimumabsorptionpeak

光谱中透过率最高的吸收峰，用其对应的波长A（mm）或波数表示。

3.4

波数wavenumber

每厘米中所含波的数目，即等于波长的倒数。单位用cm-表‘示。

3.5

特征频率区characteristicfrequencyregion

指在4000cm-'-1250cm-’区域显示的光谱。

3.6

指纹区fingerprintregion

指在1250cm-'-400cm-’区域显示的光谱。

3.7

透射红外显微镜transmissionmodeinfraredmicroscope

对微量样品能进行透射红外分析的显微镜，由物镜、目镜、载物台、反射镜、光栏及MCT检测器

组成。

标准分享网免费下载

GB/T19267.1-2003

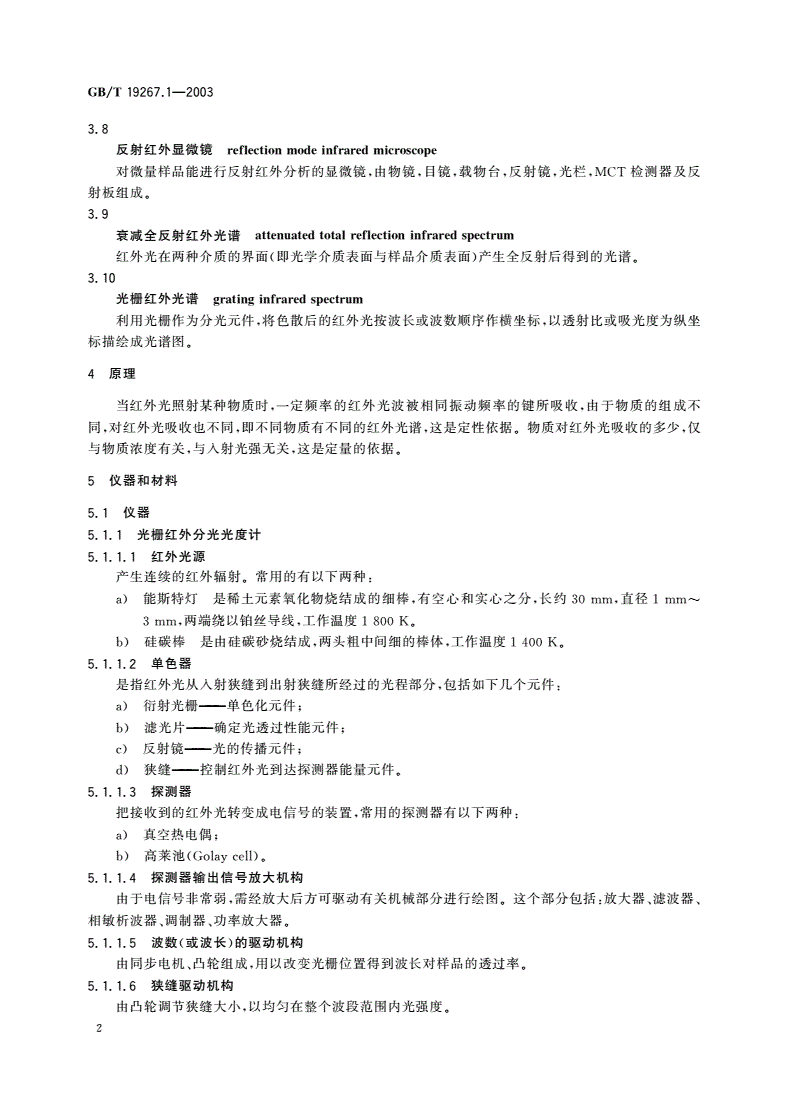

3.8

反射红外显微镜reflectionmodeinfraredmicroscope

对微量样品能进行反射红外分析的显微镜，由物镜，目镜，载物台，反射镜，光栏，MCT检测器及反

射板组成。

3.9

衰减全反射红外光谱attenuatedtotalreflectioninfraredspectrum

红外光在两种介质的界面（即光学介质表面与样品介质表面）产生全反射后得到的光谱。

3.10

光栅红外光谱gratinginfraredspectrum

利用光栅作为分光元件，将色散后的红外光按波长或波数顺序作横坐标，以透射比或吸光度为纵坐

标描绘成光谱图。

4原理

当红外光照射某种物质时；一定频率的红外光波被相同振动频率的键所吸收，由于物质的组成不

同，对红外光吸收也不同，即不同物质有不同的红外光谱，这是定性依据。物质对红外光吸收的多少，仅

与物质浓度有关，与入射光强无关，这是定量的依据。

5仪器和材料

5.1仪器

5.1.1光栅红外分光光度计

红外光源

产生连续的红外辐射。常用的有以下两种：

a)能斯特灯是稀土元素氧化物烧结成的细棒，有空心和实心之分，长约30mm，直径1mm-

3mm，两端绕以铂丝导线，工作温度1800K,

b)硅碳棒是由硅碳砂烧结成，两头粗中间细的棒体，工作温度1400Ko

单色器

是指红外光从人射狭缝到出射狭缝所经过的光程部分，包括如下几个元件：

a)衍射光栅—单色化元件；

b)滤光片—确定光透过性能元件；

c)反射镜—光的传播元件；

d)狭缝—控制红外光到达探测器能量元件。

5.1。1.3探测器

把接收到的红外光转变成电信号的装置，常用的探测器有以下两种：

a)真空热电偶；

b）高莱池（Golaycell),

5.1.1.4探测器输出信号放大机构

由于电信号非常弱，需经放大后方可驱动有关机械部分进行绘图。这个部分包括：放大器、滤波器、

相敏析波器、调制器、功率放大器。

波数（或波长）的驱动机构

由同步电机、凸轮组成，用以改变光栅位置得到波长对样品的透过率。

5.1.，．6狭缝驱动机构

由凸轮调节狭缝大小，以均匀在整个波段范围内光强度。

GB/T19267.1-2003

记录仪

用来连续记录试样在中红外区波长(2（.5t.m^-25Km或4000波数～400波数）的透过率或（吸收

度），从而得到红外光谱图，横坐标为波数，纵坐标为透过率。

5.1.2傅立叶变换红外光谱仪

5.1．2.1光源

a）碘钨灯—近红外区（10000cm-'-5000cm-');

b）硅碳棒—中红外区5（000cm-'-400cm"');

c)能斯特灯；

d)炽热镍铬丝线圈；

e)高压汞灯—远红外区<（400cm-').

常用光束分裂器

常用光束分裂器的技术参数见表to

5.1。2.3检测器

常用检测器的技术参数见表2a

数据处理系统

将干涉图进行傅立叶变换得到红外光谱，该系统由计算机、绘图仪、显示器组成。

表1常用光束分裂器的技术参数

使用范围/／cm-'载片涂层

10000-3300
