GB/T 5588-2002 银镍、银铁电触头技术条件

GB/T5588一2002

，2全

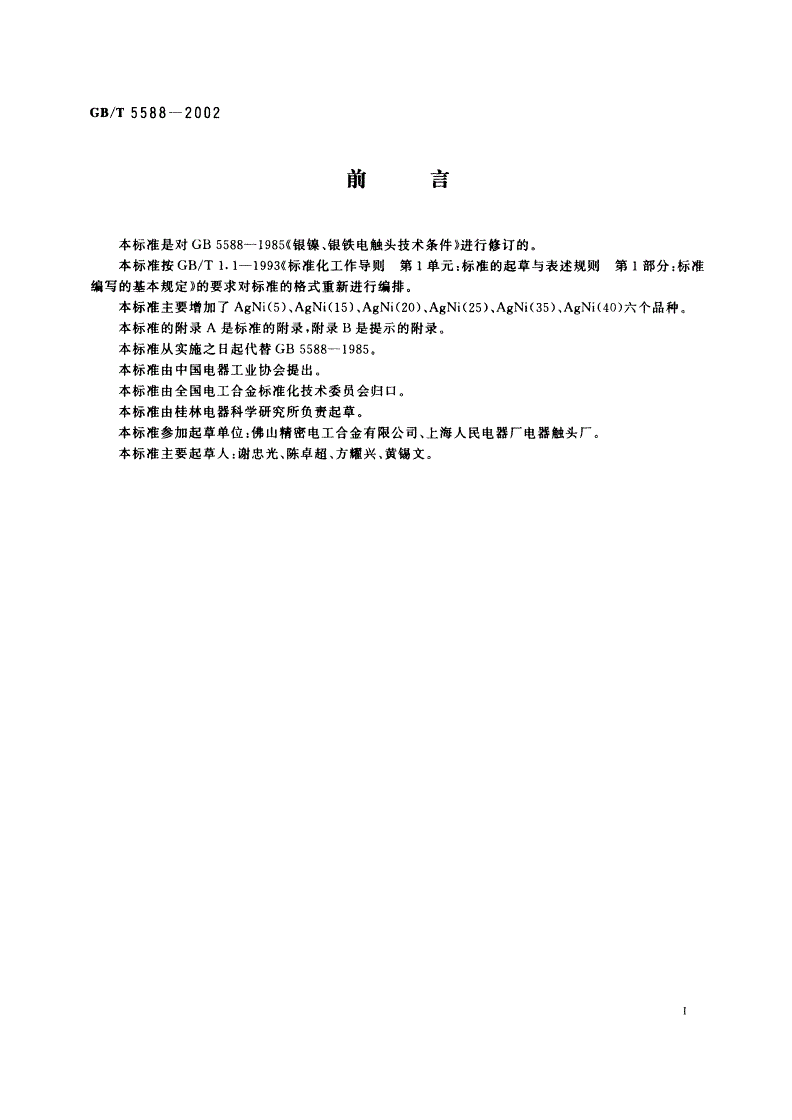

前「1

本标准是对GB5588--1985《银镍、银铁电触头技术条件》进行修订的。

本标准按GB/T1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准

编写的基本规定》的要求对标准的格式重新进行编排。

本标准主要增加了AgNi(5),AgNi(15),AgNi(20),AgNi(25),AgNi(35),AgNi(40）六个品种。

本标准的附录A是标准的附录，附录B是提示的附录。

本标准从实施之日起代替GB55881985,

本标准由中国电器工业协会提出。

本标准由全国电工合金标准化技术委员会归口。

本标准由桂林电器科学研究所负责起草。

本标准参加起草单位：佛山精密电工合金有限公司、上海人民电器厂电器触头厂。

本标准主要起草人：谢忠光、陈-q超、方耀兴、黄锡文。

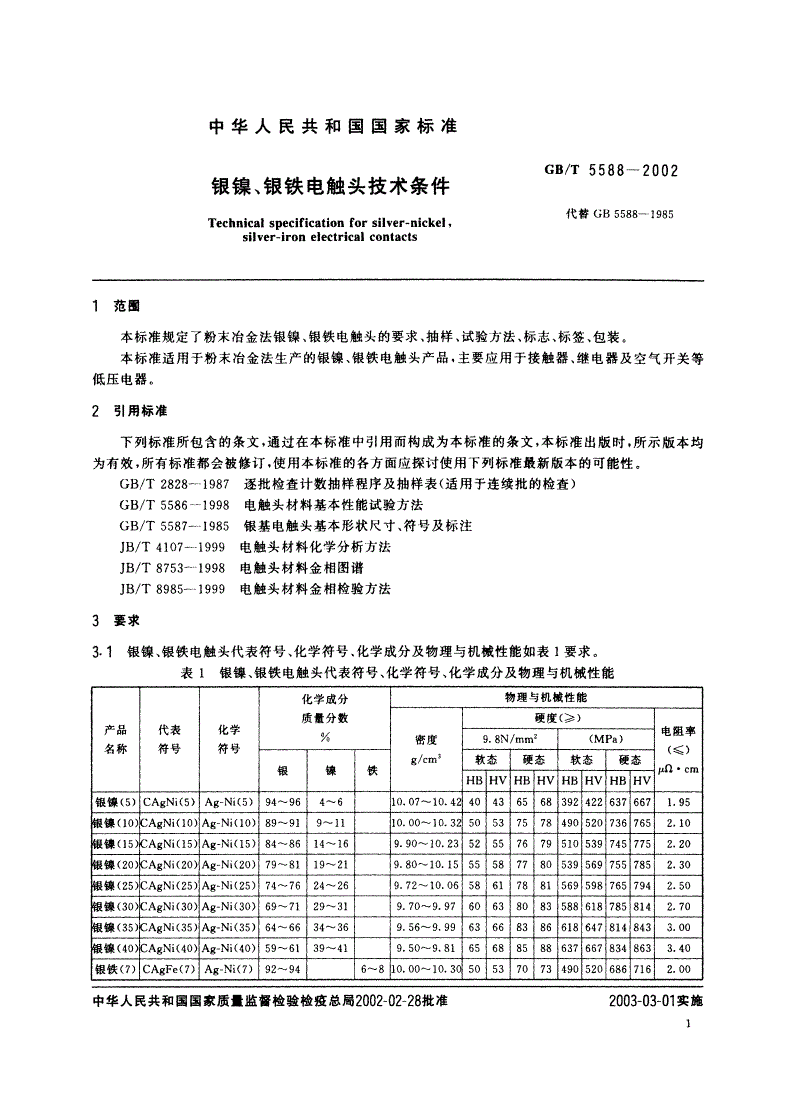

中华人民共和国国家标准

GB/T5588一2002

银镍、银铁电触头技术条件

Technicalspecificationforsilver-nickel，代替GB5588-1985

silver-ironelectricalcontacts

飞范围

本标准规定了粉末冶金法银镍、银铁电触头的要求、抽样、试验方法、标志、标签、包装。

本标准适用于粉末冶金法生产的银镍、银铁电触头产品，主要应用于接触器、继电器及空气开关等

低压电器。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均

为有效，所有标准都会被修订，使用本标准的各方面应探讨使用下列标准最新版本的可能性。

GB/T2828-1987逐批检查计数抽样程序及抽样表适（用于连续批的检查）

GB/T5586-1998电触头材料基本性能试验方法

GB/T5587-1985银基电触头基本形状尺寸、符号及标注

JB/T4107-1999电触头材料化学分析方法

JB/T8753-1998电触头材料金相图谱

JB/T8985-1999电触头材料金相检验方法

3要求

3.1银镍、银铁电触头代表符号、化学符号、化学成分及物理与机械性能如表1要求。

表1银镍、银铁电触头代表符号、化学符号、化学成分及物理与机械性能

一扭尸

中华人民共和国国家质f监督检验检疫总局2002-02-28批准2003-03-01实施

GB/T5588一2002

3.2银镍、银铁电触头尺寸规范及公差应符合GB/T5587的要求。

3.3银镍、银铁的化学成分分析银或镍、铁，由供需双方协商决定。

3.4银镍、银铁电触头产品可用布氏硬度测定，但仲裁检验以维氏硬度为准。

3.5银镍、银铁电触头表面应无裂纹、鼓泡、分层；表面和边缘不应有大于0.lOmm的凹陷和超过

0.lOmm高的毛刺，表面上最多允许有二处长度小于0.20mm夹杂物。

3.6银铁电触头表面不应有长度大于0.20mm的锈斑。

3.7银镍、银铁电触头的金相组织应分布均匀，其金相照片图例见附录110

3.8银镍、银铁电触头产品的金相组织在试样磨片的整个观察面上，不允许有长度等于及大于30jcm

的孔隙，或100fim长的夹杂物，或200fem长的铁、镍颗粒聚集物。在任一观察视场内7（00X),最多允许

有三处大于或等于1Orcm而小于30fim的孔隙，大于或等于30fim而小于l00Fctti的夹杂物，大于或等J=

loopm而小于200p4m的铁、镍颗粒聚集物。当上述允许值范围内的孔隙、夹杂物、聚集物共同存在时，共

计不应超过三处。缺陷的金相照片图例见JB/T8753,

3.9银镍、银铁电触头产品应
