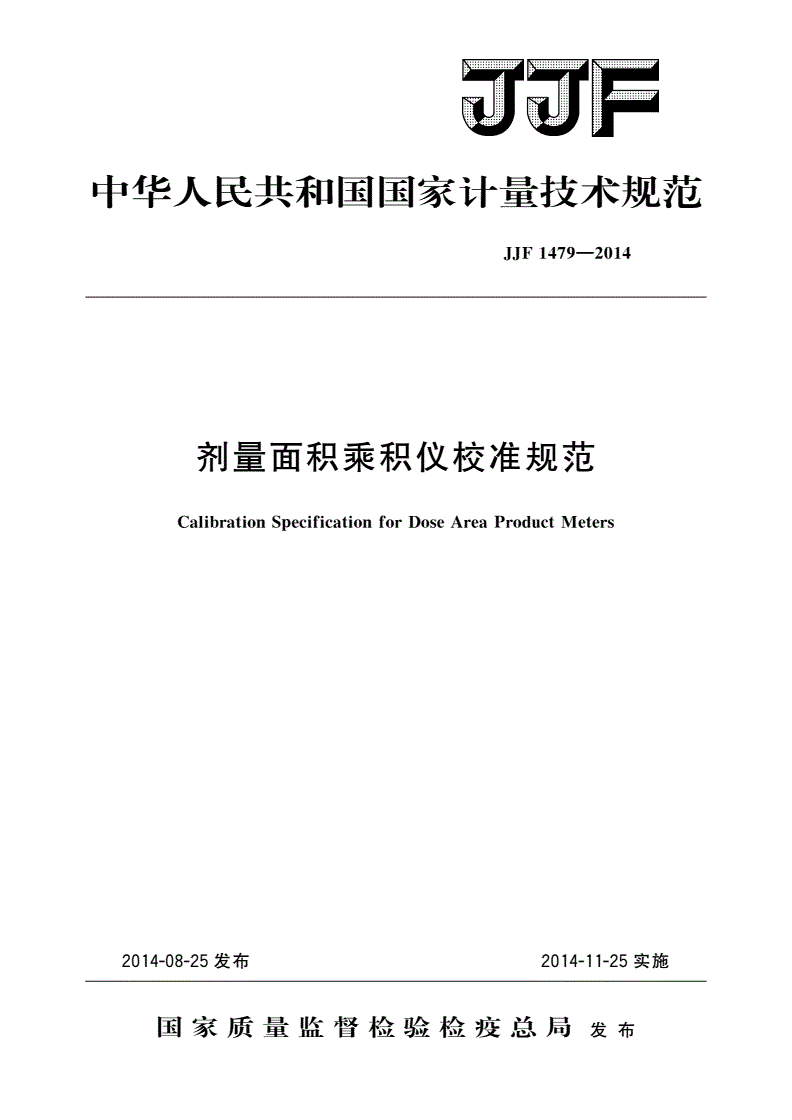

JJF 1479-2014 剂量面积乘积仪校准规范

中华人民共和国国家计量技术规范

JJF1479—2014

剂量面积乘积仪校准规范

CalibrationSpecificationforDoseAreaProductMeters

2014-08-25发布2014-11-25实施

国家质量监督检验检疫总局发布

版权专有侵权必究

JJF1479—2014

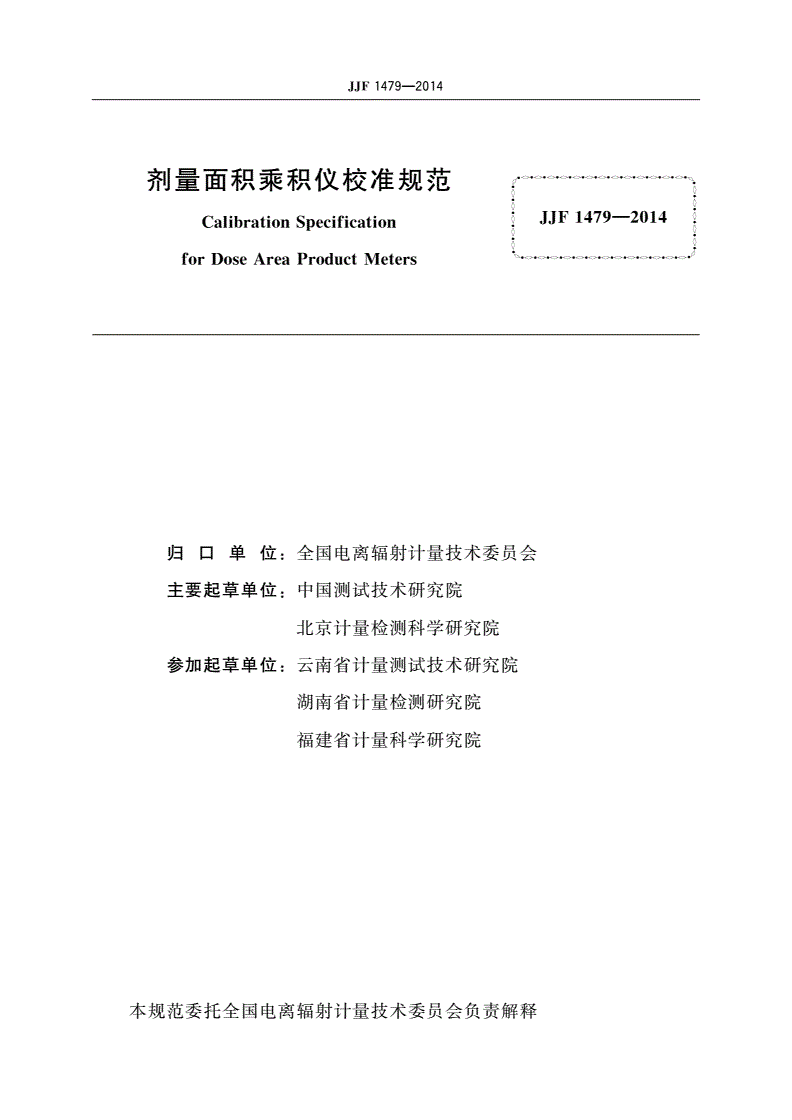

剂量面积乘积仪校准规范

CalibrationSecificationJJF1479—2014

p

forDoseAreaProductMeters

归口单位全国电离辐射计量技术委员会

:

主要起草单位中国测试技术研究院

:

北京计量检测科学研究院

参加起草单位云南省计量测试技术研究院

:

湖南省计量检测研究院

福建省计量科学研究院

本规范委托全国电离辐射计量技术委员会负责解释

JJF1479—2014

本规范主要起草人

:

张园月中国测试技术研究院

()

郭洪涛北京计量检测科学研究院

()

许诗朦中国测试技术研究院

()

参加起草人

:

杨乾中国测试技术研究院

()

马建民云南省计量测试技术研究院

()

张秦湖南省计量检测研究院

()

董旭福建省计量科学研究院

()

JJF1479—2014

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

术语

3.1…………………(2)

计量单位

3.2……………(2)

概述

4……………………(2)

计量特性

5………………(2)

漏电流

5.1………………(2)

重复性

5.2………………(2)

稳定性

5.3………………(2)

相对固有误差

5.4………………………(2)

校准条件

6………………(2)

环境条件

6.1……………(2)

实验室校准用测量标准及其他测量设备

6.2…………(3)

现场校准用测量标准及其他测量设备

6.3……………(3)

实验室校准参考辐射场

6.4……………(3)

校准项目和校准方法

7…………………(3)

校准项目

7.1……………(3)

漏电流

7.2………………(4)

重复性

7.3………………(4)

校准因子

7.4……………(5)

相对固有误差

7.5………………………(6)

稳定性

7.6………………(7)

校准结果表达

8…………(7)

复校时间间隔

9…………(7)

附录系列参考辐射质

ARQR…………(8)

附录剂量面积乘积仪校准记录推荐格式

B…………(9)

附录剂量面积乘积仪校准证书内页格式

C…………(11)

附录剂量面积乘积仪校准结果不确定度评定示例

D………………(12)

Ⅰ

JJF1479—2014

引言

本规范按照国家计量校准规范编写规则的要求编写编制的主

JJF1071—2010《》,

要依据为医用电气设备剂量面积乘积仪和

GB/T20012—2005《》IAEATRS457

放射诊断剂量学国际规定

《》(DosimetryinDiagnosticRadiology:AnInternational

CodeofPractice)。

本规范为首次制定

。

Ⅱ

JJF1479—2014

剂量面积乘积仪校准规范

1范围

本规范适用于标准剂量面积乘积仪现场使用剂量面积乘积仪包含通过计算产生

、(

剂量面积乘积和剂量面积电离室的校准

)。

2引用文件

本规范引用下列文件

:

医用电气设备剂量面积乘积仪

GB/T20012—2005

放射诊断剂量学国际规定

IAEATRS457(DosimetryinDiagnosticRadiology

AnInternationalCodeofPractice)

医用电气设备用于放射治疗的电离室剂量计

IEC60731:2011(Medical

electricalequipment—Dosimeterswithionizationchambersasusedinradiotherapy)

医用诊断射线设备辐射条件下的测量特性

IEC61267:2005X(Medicaldiag-

nosticX-rayequipment—Radiationconditionsforuseinthedeterminationofcharacteris-

tics)

医用电气设备射线诊断影像中使用的电离室和或半导体探

IEC61674:2012X/

测器剂量计

(Medicalelectricalequipment—Dosimeterswithionizationchambersand/or

semiconductordetectorsasusedinX-raydiagnosticimaging)

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和计量单位

术语

3.1

剂量面积乘积P

3.1.1doseareaproduct(KA)

在距焦点同样距离测量的有用射束面积与有用射束的横截面内的空气比释动能之

乘积

。

剂量面积乘积率P

KA

3.1.2doseareaproductrate()

单位时间内的剂量面积乘积

。

漏电流

3.1.3leakagecurrent

在探测器和或测量装置的信号通道上出现的但不是由电离室中的电离产生的

(),

任何电流

。

校准因子

3.1.4calibrationfactor

参考值除以指示值的商

。

相对固有误差

3.1.5relativeintrinsicerror

在规定的参考条件下仪器示值的相对误差

,。

1

JJF1479—2014

计量单位

3.2

剂量面积乘积的单位戈瑞平方米常用单位为微戈瑞平方米符号

3.2.1:(),(),

为2

μGym。

剂量面积乘积率的常用单位微戈瑞平方米每秒符号为2

3.2.2:(),μGym/s。

剂量面积乘积电离室校准因子的单位戈瑞平方米每库仑符号为

3.2.3:(),

2

Gym/C。

4概述

剂量面积乘积仪主要由电离室和电流电荷测量单元或静电计两大部分组

,()()

成电离室为平行板电离室中间介质为空气射线照射到电离室引起空腔内的气

。,。X,

体电离在测量单元提供的极化电压作用下形成电离电流测量单元测量电离室输出

,,,

的电离电流并将测量值以适当方式输出或显示电离室临床上的透光性要求限制了室

,。

壁材料的使用通常用高原子序数的导电材料做导电涂层导致能量依赖性强穿过电

,,,

离室的射线衰减较大且衰减程度与射线的能量相关

X,X。

在电离室测量面积所覆盖的射束范围内剂量面积乘积仪测量的量与距

,KAP()

离近似无关因而仪被广泛用于临床诊断放射剂量学特别是射线透视检

。,KAP,X

查介入放射学普通放射影像牙科放射影像通常将它的电离室固定在射线机

、、、。X

球管遮线器的射线出口处用来测量射线机的输出剂量

,X。

5计量特性

漏电流

5.1

标准仪或标准电离室的漏电流不超过最小额定剂量面积乘积率

()KAP()KAP

所产生电流的

±10%。

重复性

5.2

标准仪的重复性小于

KAP1%。

稳定性

5.3

标准仪或标准电离室年稳定性不超过

KAPKAP±2%。

相对固有误差

5.4

仪的相对固有误差不超过

KAP±35%。

注:以上技术指标不是用于合格性判别,仅供参考。

6校准条件

环境条件

6.1

温度标准实验室校准现场校准

6.1.1:(18~24)℃,(15~35)℃。

相对湿度

6.1.2:30%~75%。

气压

6.1.3:(80~106)kPa。

校准时不应有影响使用的振动和电磁场干扰

6.1.4。

2

JJF1479—2014

实验室校准用测量标准及其他测量设备

6.2

测量标准空气比释动能的测量应使用标准诊断水平剂量计或基准测量系统

6.2.1:,

其电离室应为标准诊断水平电离室或自由空气电离室标准诊断水平剂量计的量值应溯

。

源到射线空气比释动能基准和射线空气比释动能基

(10~60)kVX(60~250)kVX

准其不确定度应满足检定系统表和的要求年稳定

,JJG2095—2012JJG2043—2010,

性不超过标准电离室在辐射质范围的能量响应不超过

±1%,RQR2~RQR10

单独校准电离室的实验室应有测量电离室电离电荷的电荷测量系统

±2.6%。,。

注:基准测量系统由自由空气电离室和电离电荷测量系统组成,用于复现空气比释动能量值。

温度计测量范围最小分度值不大于

6.2.2:(0~50)℃,0.2℃。

气压计测量范围最小分度值不大于

6.2.3:(80~106)kPa,0.1kPa。

面积准直器面积准直器应足够大于面积乘积仪电离室的外边缘中间开孔为

6.2.4:,

方空或圆孔孔尺寸最大允许误差

,(40~60)mm,±10μm。

定位系统电离室的定位夹具应使用低原子序数材料做成定位装置应便于电

6.2.5:,

离室和面积准直器的调节可采用光学激光等方法定位电离室和面积准直器定位偏

,、,

差应不超过

±1mm。

计时器测量范围不小于最小分度值不大于

6.2.6:1000s,10ms。

现场校准用测量标准及其他测量设备

6.3

标准仪或标准诊断水平剂量计标准仪的校准因子的扩展不确定度

6.3.1KAP:KAP

年稳定性不超过标准诊断水平剂量计符合本规范的要求

<3%,±2%,6.2.1。

半值层测量仪可使用能直接测量半值层的测量仪器
