DB37/T 418-2004 钢质渔船鱼舱绝热层结构节点及安装技术要求

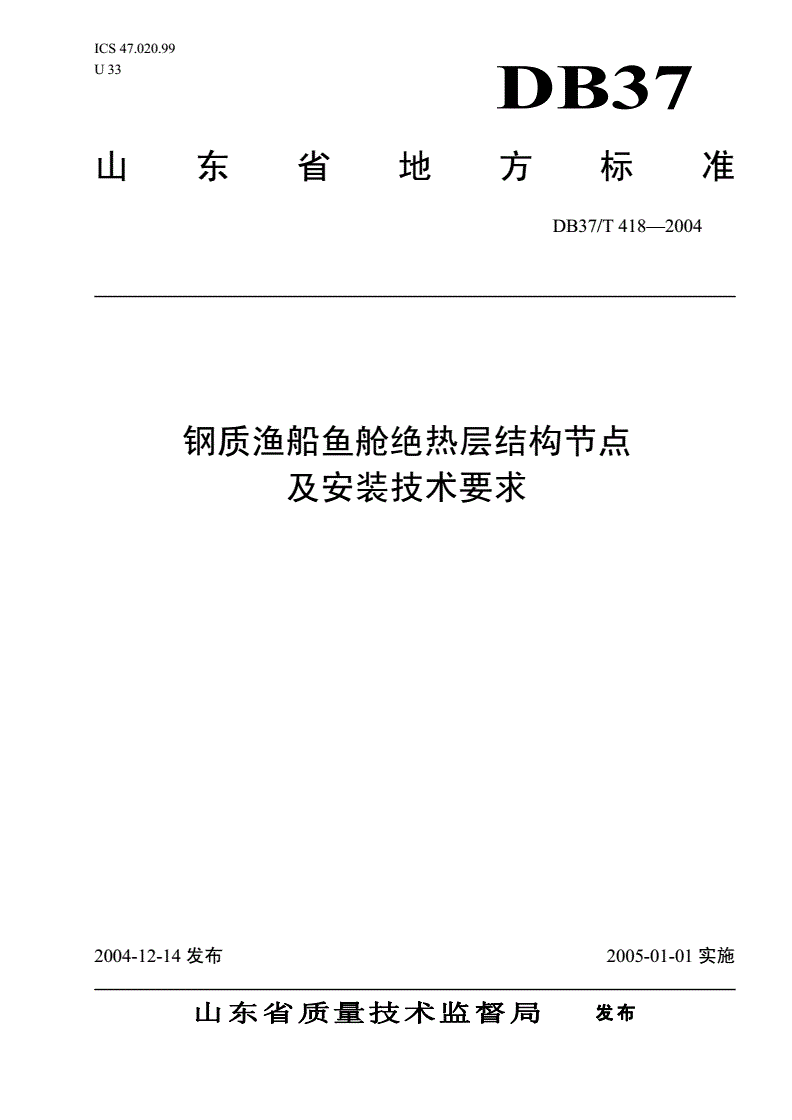

ICS47.020.99

UbaoliR33DB37

山东省地方标准

DB37/T418—2004

钢质渔船鱼舱绝热层结构节点

及安装技术要求

2004-12-14发布2005-01-01实施

山东省质量技术监督局发布

DB37/T418—2004

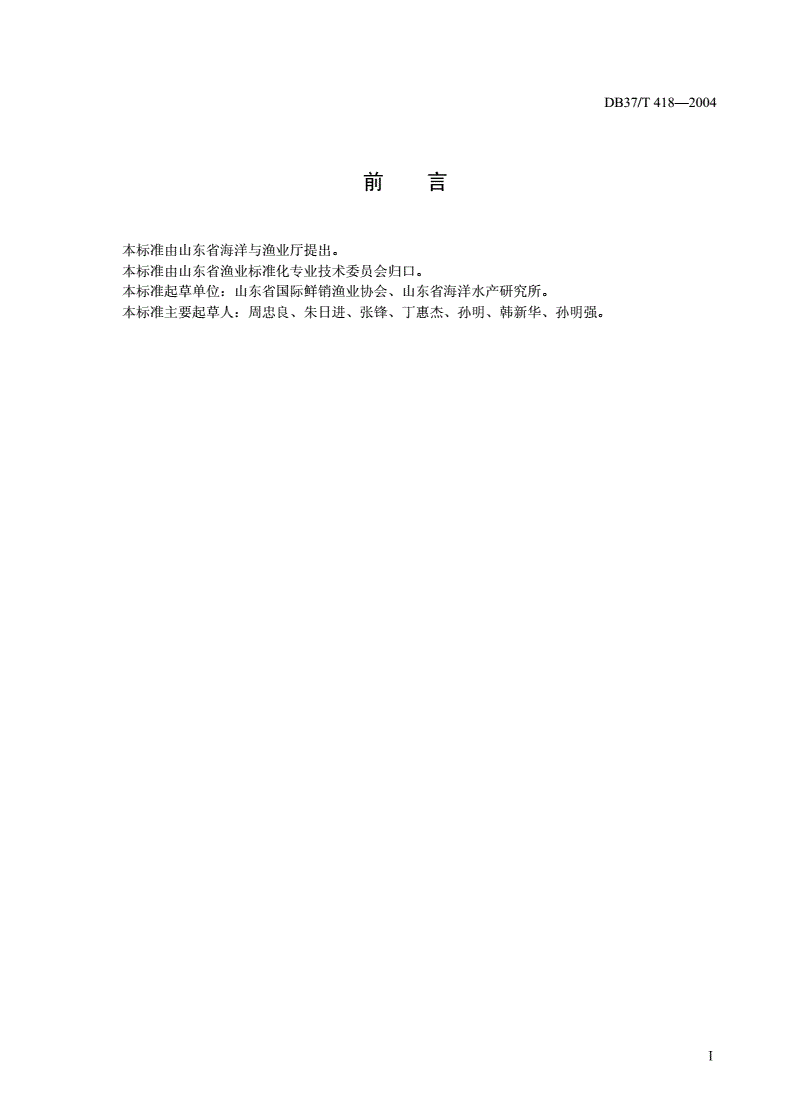

前言

本标准由山东省海洋与渔业厅提出。

本标准由山东省渔业标准化专业技术委员会归口。

本标准起草单位：山东省国际鲜销渔业协会、山东省海洋水产研究所。

本标准主要起草人：周忠良、朱日进、张锋、丁惠杰、孙明、韩新华、孙明强。

Ⅰ

DB37/T418—2004

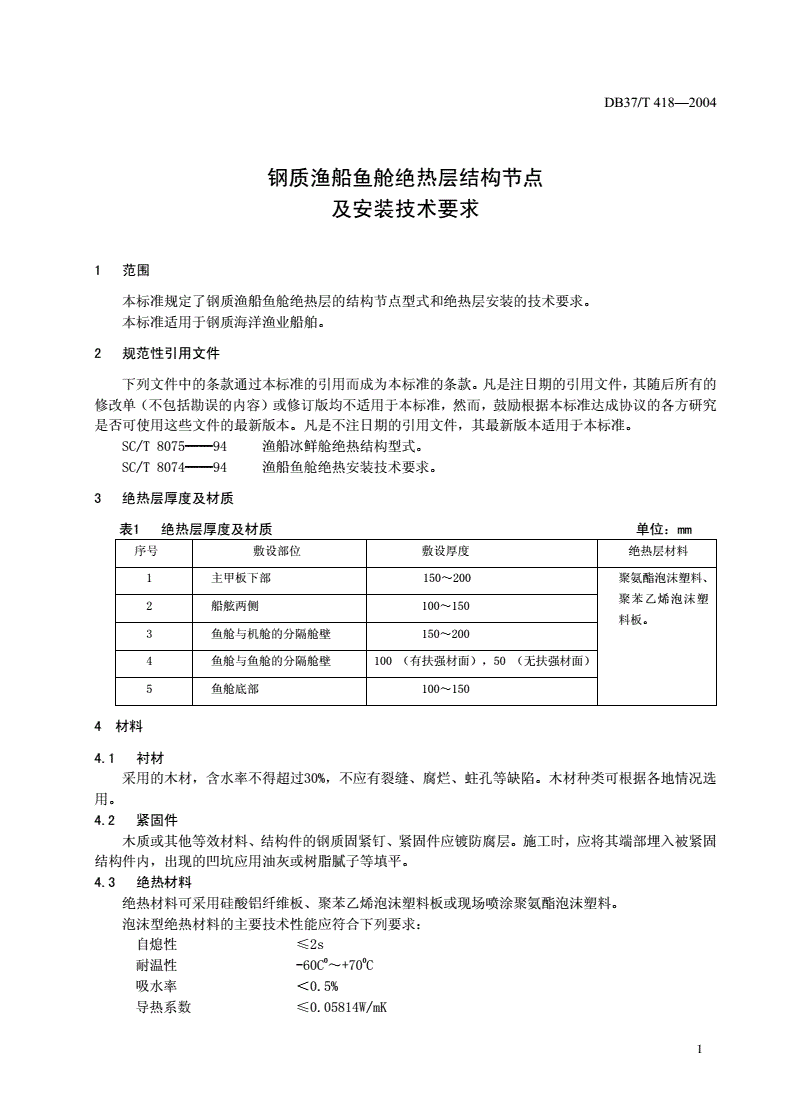

钢质渔船鱼舱绝热层结构节点

及安装技术要求

1范围

本标准规定了钢质渔船鱼舱绝热层的结构节点型式和绝热层安装的技术要求。

本标准适用于钢质海洋渔业船舶。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

SC/T8075——94渔船冰鲜舱绝热结构型式。

SC/T8074——94渔船鱼舱绝热安装技术要求。

3绝热层厚度及材质

表1绝热层厚度及材质单位：mm

序号敷设部位敷设厚度绝热层材料

1主甲板下部150～200聚氨酯泡沫塑料、

聚苯乙烯泡沫塑

2船舷两侧100～150

料板。

3鱼舱与机舱的分隔舱壁150～200

4鱼舱与鱼舱的分隔舱壁100（有扶强材面），50（无扶强材面）

5鱼舱底部100～150

4材料

4.1衬材

采用的木材，含水率不得超过30%，不应有裂缝、腐烂、蛀孔等缺陷。木材种类可根据各地情况选

用。

4.2紧固件

木质或其他等效材料、结构件的钢质固紧钉、紧固件应镀防腐层。施工时，应将其端部埋入被紧固

结构件内，出现的凹坑应用油灰或树脂腻子等填平。

4.3绝热材料

绝热材料可采用硅酸铝纤维板、聚苯乙烯泡沫塑料板或现场喷涂聚氨酯泡沫塑料。

泡沫型绝热材料的主要技术性能应符合下列要求：

自熄性≤2s

耐温性-60C0～+700C

吸水率＜0.5%

导热系数≤0.05814W/mK

1

DB37/T418—2004

4鱼舱绝热层结构节点

4.1肋骨、舱壁扶强材绝热节点（图1）

1

2

3

5

6

4

图1—1图1—2

1

2

3

4

5

6

图1—3图1—4

—泡沫塑料或现场喷涂聚氨酯发泡塑料；2—垫木35×75mm；3—固定耳板

L5×35×50×40mm；4—螺栓M12；5—塑料薄膜或油毡纸；6—企口板厚18mm。

4.2肋骨、舱壁扶强材绝热节点（图2）

1

4

2

3

5

6

7

图2—1图2—2

2

DB37/T418—2004

1

2

3

4
