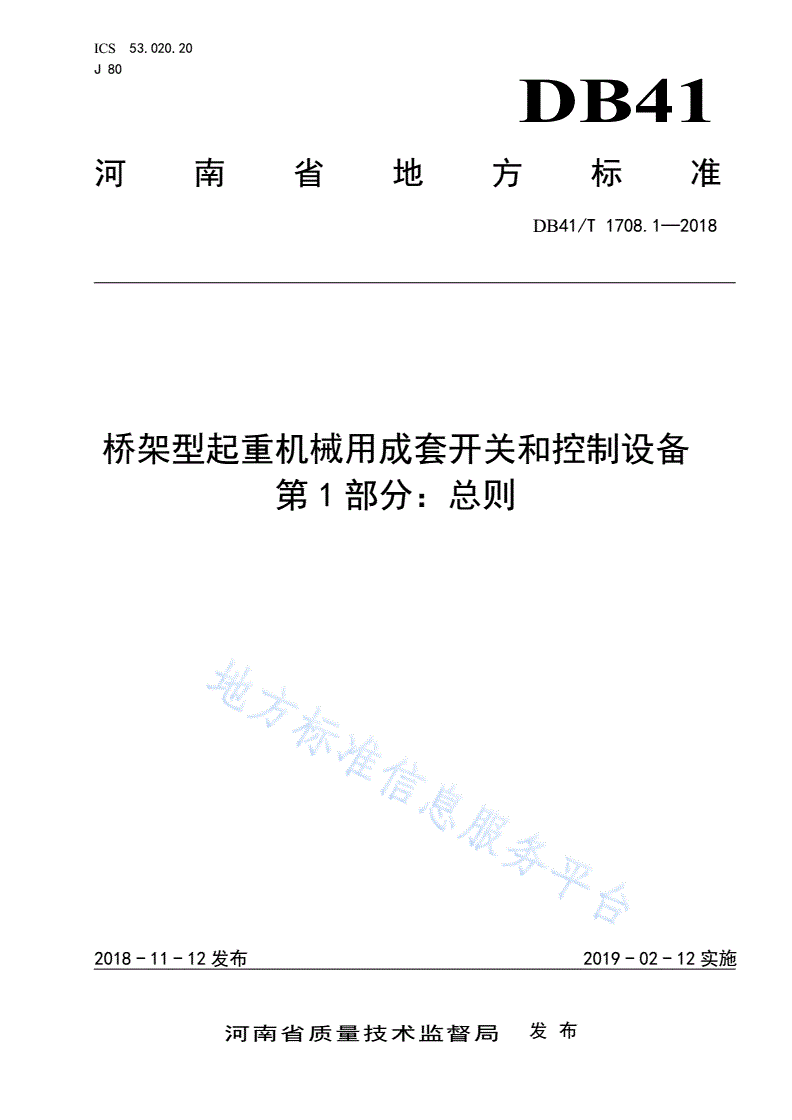

DB41/T 1708.1-2018 桥架型起重机械用成套开关和控制设备 第1部分：总则

ICS53.020.20

J80

DB41

河南省地方标准

DB41/T1708.1—2018

桥架型起重机械用成套开关和控制设备

第1部分：总则

2018-11-12发布2019-02-12实施

河南省质量技术监督局发布

DB41/T1708.1—2018

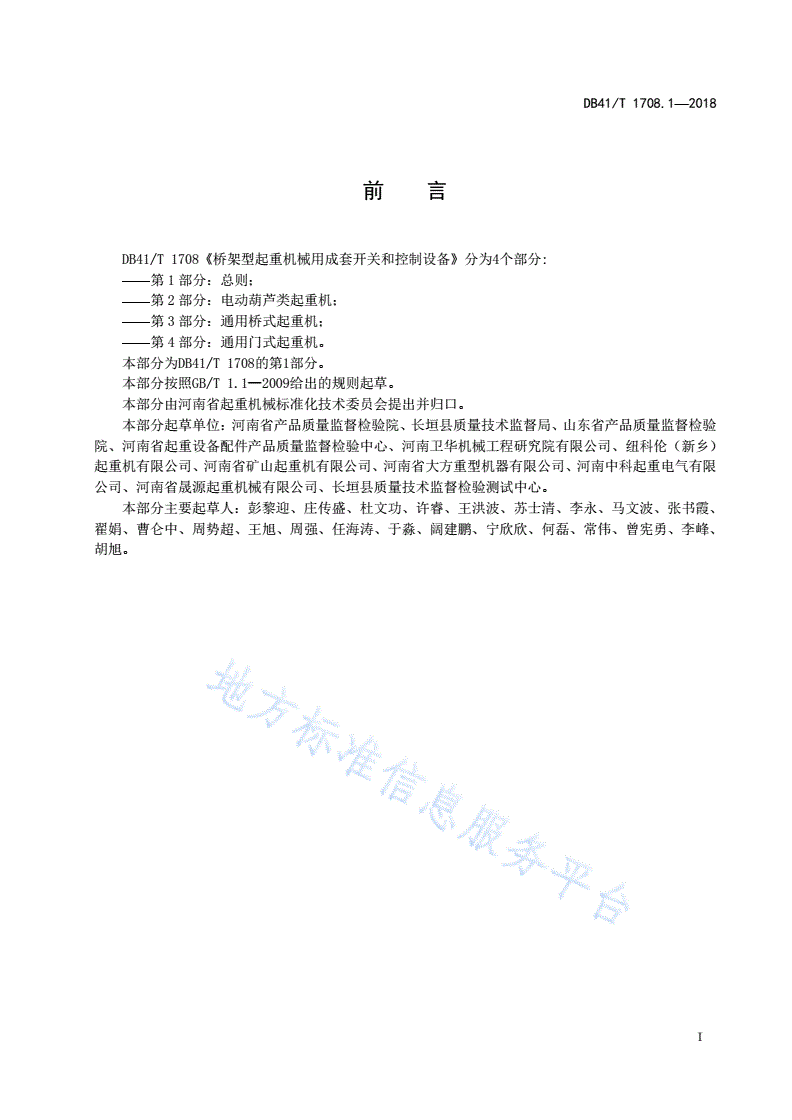

前言

DB41/T1708《桥架型起重机械用成套开关和控制设备》分为4个部分:

第1部分：总则；

第2部分：电动葫芦类起重机；

第3部分：通用桥式起重机；

第4部分：通用门式起重机。

本部分为DB41/T1708的第1部分。

本部分按照GB/T1.1—2009给出的规则起草。

本部分由河南省起重机械标准化技术委员会提出并归口。

本部分起草单位：河南省产品质量监督检验院、长垣县质量技术监督局、山东省产品质量监督检验

院、河南省起重设备配件产品质量监督检验中心、河南卫华机械工程研究院有限公司、纽科伦（新乡）

起重机有限公司、河南省矿山起重机有限公司、河南省大方重型机器有限公司、河南中科起重电气有限

公司、河南省晟源起重机械有限公司、长垣县质量技术监督检验测试中心。

本部分主要起草人：彭黎迎、庄传盛、杜文功、许睿、王洪波、苏士清、李永、马文波、张书霞、

翟娟、曹仑中、周势超、王旭、周强、任海涛、于淼、阔建鹏、宁欣欣、何磊、常伟、曾宪勇、李峰、

胡旭。

I

DB41/T1708.1—2018

桥架型起重机械用成套开关和控制设备

第1部分：总则

1范围

DB41/T1708的本部分规定了桥架型起重机械用成套开关和控制设备的术语和定义、规格型号、工

作条件、要求、试验方法、检验规则。

本部分适用于交流额定电压不超过1000V，频率不超过100Hz的桥架型起重机械用的成套开关和控

制设备（以下简称成套设备）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件

GB/T3811—2008起重机设计规范

GB/T4025—2010人机界面标志标识的基本和安全规则指示器和操作器件的编码规则

GB/T4208—2017外壳防护等级（IP代码）

GB/T7251.1—2013低压成套开关设备和控制设备第1部分：总则

GB/T20138—2006电器设备外壳对外界机械碰撞的防护等级（IK代码）

GB/T20641—2014低压成套开关设备和控制设备空壳体的一般要求

JB/T4315起重机电控设备

3术语和定义

GB/T7251.1界定的以及下列术语和定义适用于本文件。

3.1

桥架型起重机械用成套开关和控制设备

起重机械使用的、由一个或多个低压开关器件和与其相关的控制、测量、信号、保护、调节等设备，

以及所有内部的电气和机械的连接及结构部件构成的组合体。

3.2

电动葫芦类起重机用成套开关和控制设备

控制以电动葫芦为起升机构的起重机械用的成套开关和控制设备。

3.3

通用桥式类起重机成套开关和控制设备

通过高架轨道上的桥架型起重机械控制以卷扬为起升机构的成套开关和控制设备。

3.4

通用门式类起重机成套开关和控制设备

通过两侧支腿支撑在地面轨道上的桥架型起重机械控制以卷扬为起升机构的成套开关和控制设备。

1

DB41/T1708.1—2018

4型号规格

在DB41/T1708的第2部分至第4部分作具体规定。

5工作条件

5.1正常工作条件

5.1.1户内型成套设备应能在下列条件下正常工作：

a)海拔不超过2000m；

b)周围环境温度不超过+40℃，不低于-5℃，24h周期的平均温度不超过+35℃；在+40℃时

相对湿度不超过50%，较低温度下相对湿度不超过90%；

c)供电电网质量合格，进线电压波动范围不超过额定电压值的±10%；

d)安装倾斜度不超过5°；

e)安装牢固，在主机工作过程中不会发生相对于主机的水平移动和垂直跳动；

f)安装部位最高振动条件为:13Hz及以下时，位移1.5mm；13Hz以上至150Hz时，振动加

速度10m/s2；

g)无酸碱腐蚀性气体及爆炸性气体和粉尘。

5.1.2户外型成套设备应能在下列条件下正常工作：

a)海拔不超过2000m；

b)周围环境温度不超过+40℃，不低于-25℃，24h周期的平均温度不超过+35℃；

c)供电电网质量合格，进线电压波动范围不超过额定电压值的±10%；

d)垂直安装，倾斜度不超过5°；

e)安装牢固，在主机工作过程中不会发生相对于主机的水平移动和垂直跳动；

f)安装部位最高振动条件为:13Hz及以下时，位移1.5mm；13Hz以上至150Hz时，振动加

速度10m/s2。

注：如果使用的元器件（如继电器、电子设备等）不是按上列条件设计的，那么宜采用适当的措施以保证其可以正

常工作。

5.2特殊工作条件

凡超出4.1正常工作条件的均为特殊工作条件，此时制造厂应与用户协商保证措施。

5.3污染等级

如果没有其他规定，成套设备一般在污染等级3环境中使用，而其他污染等级可以根据特殊用途或

微观环境考虑采用。

注：设备微观环境的污染等级可能受外壳内安装方式的影响。

6要求

6.1电气控制

6.1.1采用交流传动控制的系统，在使用频繁或工作条件恶劣的情况下，应设置隔离变压器。

6.1.2成套电阻器宜采用标准产品，如特殊需要，也可由制造厂自行设计，应符合GB/T3811—2008

中7.5.1.3要求。

2

DB41/T1708.1—2018

6.1.3当有两种或两种以上操作方式时，应有联锁装置，保证只能用一种操作方式运行。

6.1.4成套设备控制方案必须包括下列必要的保护环节：

a)至少一级短路保护；

b)欠压、失压保护；

c)紧急停止开关；

d)超载保护；

e)断、错相保护；

f)接地保护。

6.2电气外壳

6.2.1外壳宜采用金属外壳，焊接应牢固，焊缝应光滑均匀，无明显变形及焊穿、裂纹、弧坑、焊瘤

等缺陷。表面应按规定涂(喷)覆层，颜色应均匀一致，附着牢固，不得有皱纹、流痕、针孔、起泡等现

象。

6.2.2成套设备的门应能在不小于90°的角度内灵活开闭，在开闭过程中不应损坏被覆层。门锁住后

不应有明显的晃动现象。

6.2.3外壳尺寸应符合GB/T20641—2014中6.
