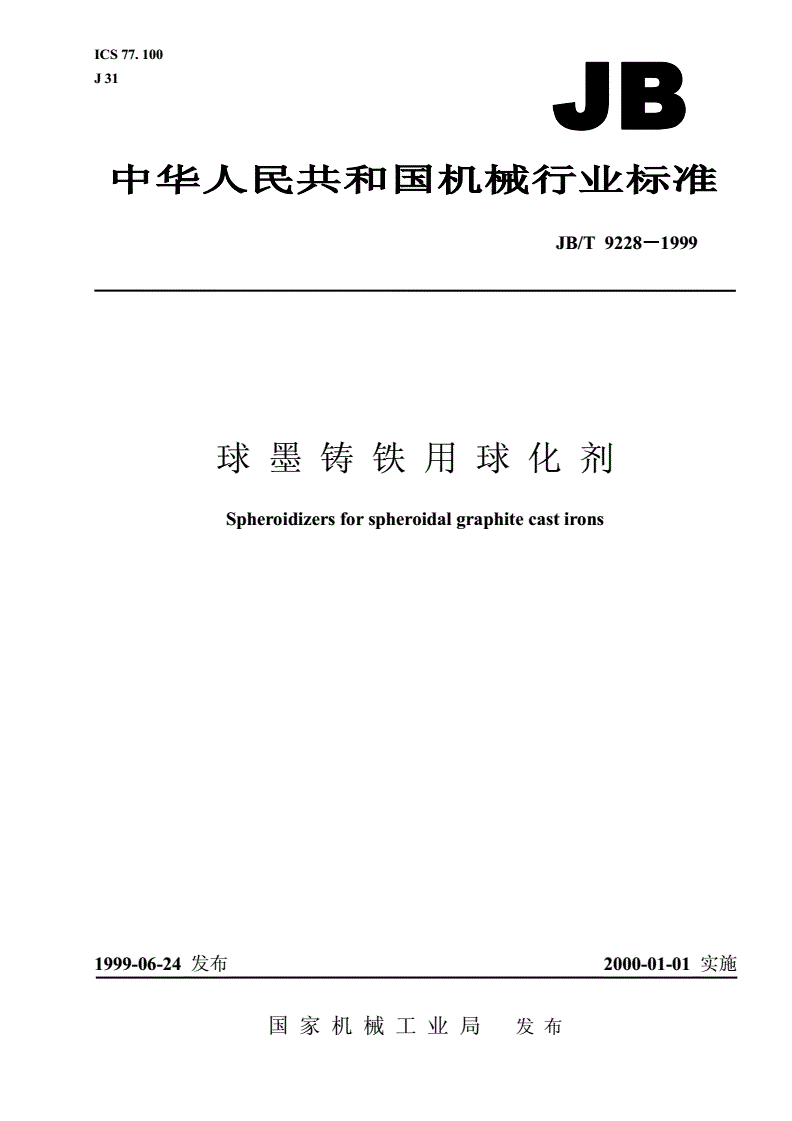

JB/T 9228-1999 球墨铸铁用球化剂

ICS77.100

J31

JB/T9228999－－－1

球墨铸铁用球化剂

Spheroidizersforspheroidalgraphitecastirons

1999-06-24发布2000-01-01实施

国家机械工业局发布

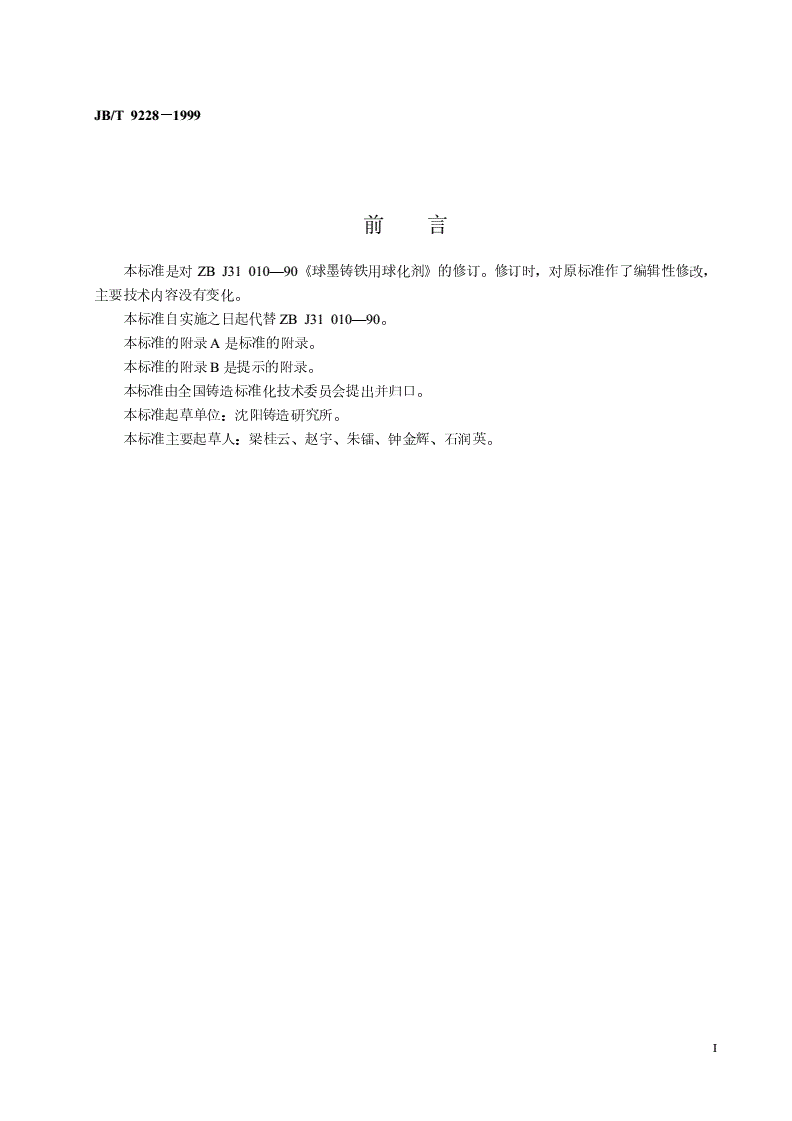

JB/T9228－－－－1999

前言

本标准是对ZBJ31010—90《球墨铸铁用球化剂》的修订。修订时，对原标准作了编辑性修改，

主要技术内容没有变化。

本标准自实施之日起代替ZBJ31010—90。

本标准的附录A是标准的附录。

本标准的附录B是提示的附录。

本标准由全国铸造标准化技术委员会提出并归口。

本标准起草单位：沈阳铸造研究所。

本标准主要起草人：梁桂云、赵宇、朱镭、钟金辉、石润英。

I

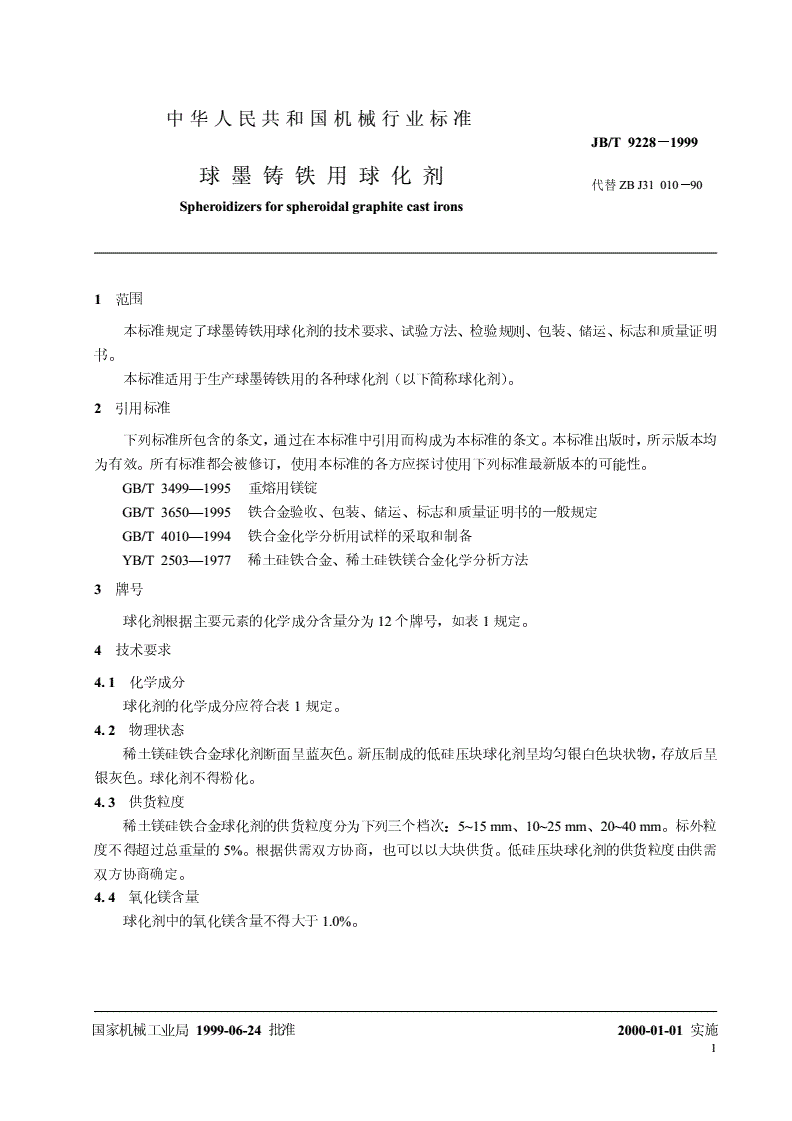

中华人民共和国机械行业标准

JB/T9228－－－－1999

球墨铸铁用球化剂

代替ZBJ31010－90

Spheroidizersforspheroidalgraphitecastirons

1范围

本标准规定了球墨铸铁用球化剂的技术要求、试验方法、检验规则、包装、储运、标志和质量证明

书。

本标准适用于生产球墨铸铁用的各种球化剂（以下简称球化剂）。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T3499—1995重熔用镁锭

GB/T3650—1995铁合金验收、包装、储运、标志和质量证明书的一般规定

GB/T4010—1994铁合金化学分析用试样的采取和制备

YB/T2503—1977稀土硅铁合金、稀土硅铁镁合金化学分析方法

3牌号

球化剂根据主要元素的化学成分含量分为12个牌号，如表1规定。

4技术要求

4.1化学成分

球化剂的化学成分应符合表1规定。

4.2物理状态

稀土镁硅铁合金球化剂断面呈蓝灰色。新压制成的低硅压块球化剂呈均匀银白色块状物，存放后呈

银灰色。球化剂不得粉化。

4.3供货粒度

稀土镁硅铁合金球化剂的供货粒度分为下列三个档次：5~15mm、10~25mm、20~40mm。标外粒

度不得超过总重量的5%。根据供需双方协商，也可以以大块供货。低硅压块球化剂的供货粒度由供需

双方协商确定。

4.4氧化镁含量

球化剂中的氧化镁含量不得大于1.0%。

国家机械工业局1999-06-24批准2000-01-01实施

1

JB/T9228－－－－1999

表1

化学成分%

牌号MnAlTi

MgRESiCaFe

≤

QRMg5RE14.0~＜6.00.5~＜1.535.0~44.01.5~2.54.00.50.5余量

QRMg7RE16.0~＜8.00.5~＜1.535.0~44.0≤4.04.00.50.5余量

QRMg6RE25.0~＜7.01.5~＜2.535.0~44.02.0~3.04.00.50.5余量

(HRE)

QRMg7HRE26.0~＜8.035.0~44.0≤4.04.00.50.5余量

1.5~＜2.5

QRMg8RE37.0~＜9.02.5~＜4.035.0~44.02.0~3.54.00.51.0余量

QRMg8RE57.0~＜9.04.0~＜6.035.0~44.0≤4.04.00.51.0余量

QRMg8RE77.0~＜9.06.0~＜8.035.0~44.0≤4.04.00.51.0余量

QRMg10RE79.0~＜11.06.0~＜8.035.0~44.0≤4.04.00.51.0余量

QLMg6RE25.5~6.51.5~＜2.54.0~5.0≤0.41.30.50.4余量

QLMg8RE37.5~8.52.5~3.54.5~5.5≤0.51.40.5
