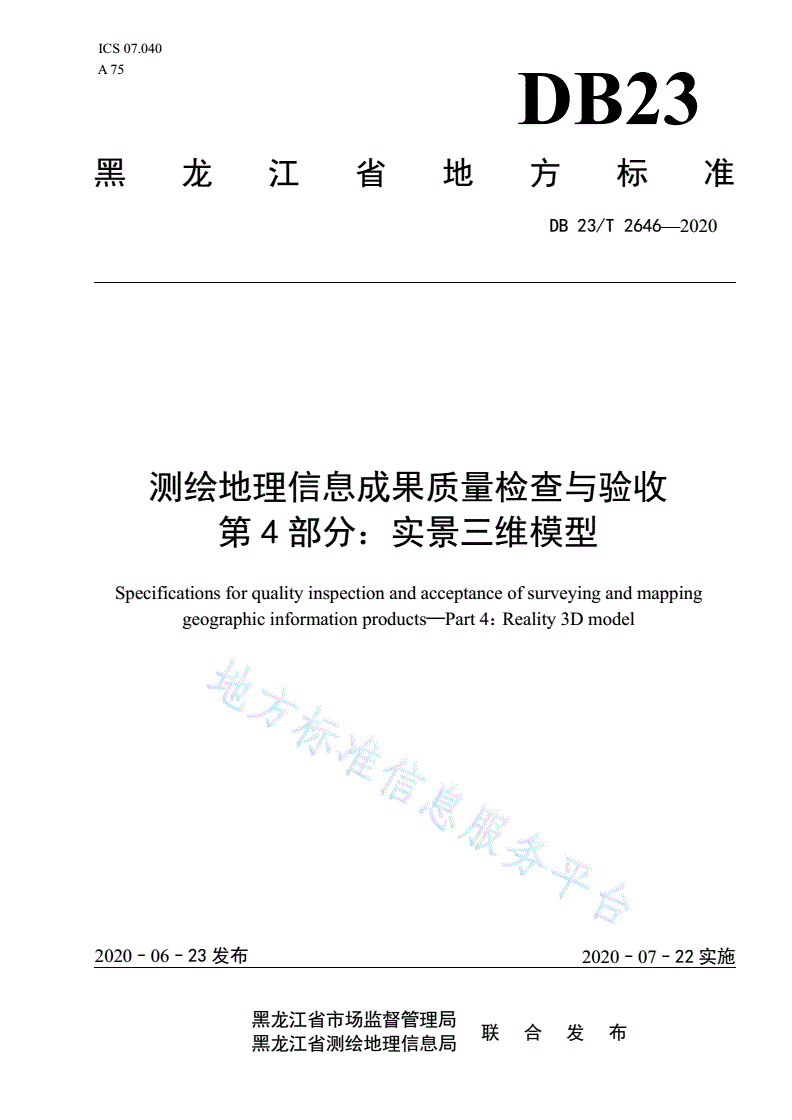

DB23/T 2646-2020 测绘地理信息成果质量检查与验收 第 4 部分：实景三维模型

ICS07.040

A75DB23

黑龙江省地方标准

DB23/T2646—2020

测绘地理信息成果质量检查与验收

第4部分：实景三维模型

Specificationsforqualityinspectionandacceptanceofsurveyingandmapping

geographicinformationproducts—Part4：Reality3Dmodel

2020–06–23发布2020–07–22实施

黑龙江省市场监督管理局

联合发布

黑龙江省测绘地理信息局

DB23/T2646—2020

目次

前言......................................................................................................................................................................II

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................1

4基本规定...........................................................................................................................................................2

5单位成果质量评定...........................................................................................................................................3

6抽样检查程序...................................................................................................................................................3

7单位成果质量元素及错漏分类.......................................................................................................................4

附录A（规范性附录）数学精度检测用表格...............................................................................................11

附录B（资料性附录）检查与验收记录用表格...........................................................................................15

参考文献.............................................................................................................................................................16

Ⅰ

DB23/T2646—2020

前言

本标准按照GB/T1.1—2009给出的规则起草。

DB23/T《测绘地理信息成果质量检查与验收》为系列地方标准，分为以下几个部分：

——第1部分：大比例尺地形图；

——第2部分：管线测量；

——第3部分：地籍测绘；

——第4部分：实景三维模型；

——第5部分：InSAR地面沉降监测；

——第6部分：大地测量；

——第7部分：房产测绘；

——第8部分：基本比例尺地形图。

本部分为第4部分。

第1部分DB23/T1830—2017《测绘地理信息成果质量检查与验收第1部分：大比例尺地形图》

已于2017年1月3日发布。

第2部分DB23/T2094—2018《测绘地理信息成果质量检查与验收第2部分：管线测量》已于

2018年2月9日发布。

第3部分《测绘地理信息成果质量检查与验收第3部分：地籍测绘》与本部分同期制定。

本部分由黑龙江省测绘地理信息局提出。

本部分由黑龙江省测绘地理信息标准化技术委员会归口。

本部分起草单位：黑龙江省测绘产品质量监督检验站、黑龙江省测绘地理信息学会、黑龙江北斗国

土测绘有限公司、黑龙江众鼎测绘有限公司、黑龙江省测绘科学研究所、黑龙江省第五测绘地理信息工

程院、齐齐哈尔市国土资源勘测规划设计院有限公司、齐齐哈尔市勘察测绘研究院、黑龙江第二测绘工

程院、伊春市国土资源勘测规划院。

本部分主要起草人：岳国栋、袁晓宏、吴守来、于庆国、李井春、张槟、胡海星、王丽欣、曲林、

郑春雨、邸彦彬、赵敏、平宁、石善福、吴琼、司炳新。

II

DB23/T2646—2020

测绘地理信息成果质量检查与验收

第4部分：实景三维模型

1范围

本部分规定了测绘地理信息成果质量检查与验收第4部分实景三维模型的术语与定义、基本规

定、单位成果质量评定、抽样检查程序、单位成果质量元素及错漏分类。

本部分适用于测绘地理信息成果中实景三维模型成果的检查与验收。

注：本部分的数字说明，凡“大于”者含数字本身，“小于”者不含数字本身。

2规范性引用文件

下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

DB23/T1830测绘地理信息成果质量检查与验收第1部分：大比例尺地形图

3术语和定义

DB23/T1830界定的以及下列术语和定义适用于本文件。

3.1

场景

在一定的时间、空间内的人、物和自然景观所构成的生活画面，是生活事件具体发展过程中阶段性

的展示。

3.2

表面纹理

反映地物要素表面凹凸不平的沟纹和表面色泽特征的彩色影像。

3.3

实景三维模型

利用虚拟现实技术，可视化反映地理要素在三维空间中的位置、几何形态、表面纹理、细节特点、

场景效果和属性信息的可量测模型。

3.4

瓦片

将实景三维模型数据划分成若干便于生产与展示的存储单元。

1

DB23/TXXXX—XXXX

4基本规定

4.1两级检查一级验收

实景三维模型成果质量实行两级检查一级验收制度。两级检查即过程检查和最终检查。实景三维模

型成果应依次通过测绘单位作业部门的过程检查、测绘单位质量管理部门的最终检查和项目委托方组织

的验收或委托具有资质的测绘质量检验机构进行的验收。其要求如下：

a)测绘单位应实施过程检查和最终检查。

b)过程检查应采用全数检查。

c)最终检查中，外业检查项可采用抽样检查，样本量的确定按第6章的规定执行；内业检查项

应采用全数检查。

d)验收应采用抽样检查，样本量的确定按第6章的规定执行。

e)测绘质量检验机构应对样本进行详查，必要时应对样本以外的单位成果进行概查。

f)各级检查与验收工作应独立、按顺序进行，不应省略、代替、颠倒顺序。

g)最终检查应审核过程检查记录，验收应审核最终检查记录。

h)审核中发现的问题应作为资料质量错漏处理。

4.2检查与验收依据

相关的法律、法规，现行的标准规范、设计书、测绘任务书、合同等。

4.3单位成果

4.3.1像片控制测量应以“网”为单位成果。

4.3.2实景三维模型应以“瓦片”为单位成果。

4.4数学精度检测

4.4.1像片控制测量成果数学精度包括平面精度和高程精度。平面精度包括平面位置精度和接边精度；

高程精度包括高程位置精度和接边精度。

4.4.2实景三维模型成果数学精度包括平面精度和高程精度。平面精度包括平面位置精度、相对位置

精度和接边精度；高程精度包括高程位置精度、高度精度和接边精度。

4.4.3数学精度检测点（边）宜均匀分布，位置应选在明显、唯一、能够准确判定处。

4.4.4实景三维模型数学精度检测点（边）的数量应视模型重要程度、所在区域等具体情况确定；单

位成果宜各选取30—50个。

4.4.5像片控制测量成果应按“网”实施数学精度检测；检测点的数量应为样本量。

4.4.6实景三维模型成果应按“批”实施数学精度检测；批成果面积较大时，应增加检测区域。

4.4.7检测数据应真实可靠、逐点（边）记录、存档备查。

4.4.8数学精度检测按DB23/T1830中数学精度检测的规定执行。

4.5质量等级

4.5.1样本及单位成果质量应采用优、良、合格和不合格四级评定。

4.5.2测绘单位宜评定单位成果质量和样本质量，并根据样本质量等级评定批成果质量等级。

4.5.3测绘质量检验机构应评定单位成果质量和样本质量，并根据样本质量等级评定批成果质量等级。

4.6记录及报告

2

DB23/T2646—2020

4.6.1检查与验收记录应主要包括质量问题、错漏分类、质量得分、质量等级等。记录填写应及时、

完整、规范、清晰，检验员和校核员签名后的记录不应修改。

4.6.2数学精度检测记录应符合附录A的规定。

4.6.3检查与验收记录格式参见附录B。

4.6.4最终检查完成后，应编写检查报告。

4.6.5验收工作完成后，应编写检验报告。

4.6.6检查报告和检验报告应随实景三维模型成果一并归档。

4.7质量问题处理

4.7.1对实景三维模型成果中存在的各类质量问题，测绘单位均应进行修改、处理。

4.7.2实景三维模型成果质量问题的处理，按DB23/T1830中质量问题处理的规定执行。

5单位成果质量评定

5.1质量表征

单位成果质量水平以百分制表征。

5.2质量元素与错漏分类

单位成果质量元素及权重、错漏分类按第7章的规定执行。

5.3位数与调整

5.3.1单位成果、质量元素、质量子元素的得分均应保留小数点后1位，小于60.0分时不计算得分。

5.3.2质量元素、质量子元素的权重值均应保留小数点后2位，末位数取5的倍数。

5.3.3质量元素、质量子元素的划分可根据成果的数据格式、工序、检查与验收的目的进行调整；权

重的调整按本部分所列相应权重的比例进行，调整后的质量元素权重值之和、质量子元素权重值之和均

应为1.00。

5.4质量评分方法

质量评分方法按DB23/T1830中质量评分方法的规定执行。

5.5单位成果质量评定

单位成果质量评定按DB23/T1830中单位成果质量评定的规定执行。

6抽样检查程序

6.1确定样本量

样本量的确定按DB23/T1830中确定样本量的规定执行。

6.2抽取样本

6.2.1样本的抽取按DB23/T1830中抽取样本的规定执行。

3

DB23/TXXXX—XXXX

6.2.2按样本量从批成果中提取样本，并提取单位成果的全部有关资料。下列资料应全部提取样本原

件或复印件：

a)设计书、技术方案及补充规定；

b)技术总结、检查报告及检查记录等文档资料；

c)仪器检定证书及仪器检验、检校资料；

d)其他需要的文档资料。

6.3检验

6.3.1像片控制测量应采用详查的方式对样本实施检验。

6.3.2实景三维模型应采用详查的方式对样本实施检验。

6.3.3实景三维模型应以“批”为单位对“场景效果”实施检验。

6.3.4成果质量检验按DB23/T1830中检验的规定执行。

6.4样本质量评定

样本质量评定按DB23/T1830中样本质量评定的规定执行。

6.5批成果质量评定

批成果质量评定按DB23/T1830中批成果质量评定的规定执行。

6.6编制报告

报告的编制按DB23/T1830中编制报告的规定执行。

7单位成果质量元素及错漏分类

7.1错漏数量确定

本部分所列成果质量错漏分类表中，未注明错漏数量的均为1处（个）。

7.2模型构建

模型构建成果及权重的划分标准按表1的规定执行。

表1模型构建成果及权重

子成果权重备注

模型构建成果由像片控制测量和实景三维模型2项子成果组成。检查验

像片控制测量0.35

收时，分别按各项子成果的质量元素实施检验，并按本表的权重统计评

定模型构建的成果质量。

实景三维模型0.65

对某项子成果实施检验时，权重需按本表所列相应权重的比例进行调整。

7.2.1像片控制测量

像片控制测量成果质量元素及权重的划分标准按表2的规定执行。

4

DB23/T2646—2020

表2像片控制测量成果质量元素及权重

单位为网

质量元素权重质量子元素权重检查项

1.闭合差与规范、设计的符合性

数学精度0.30
