DB37/T 2122-2012 电气火灾监控系统设计、施工及验收规范

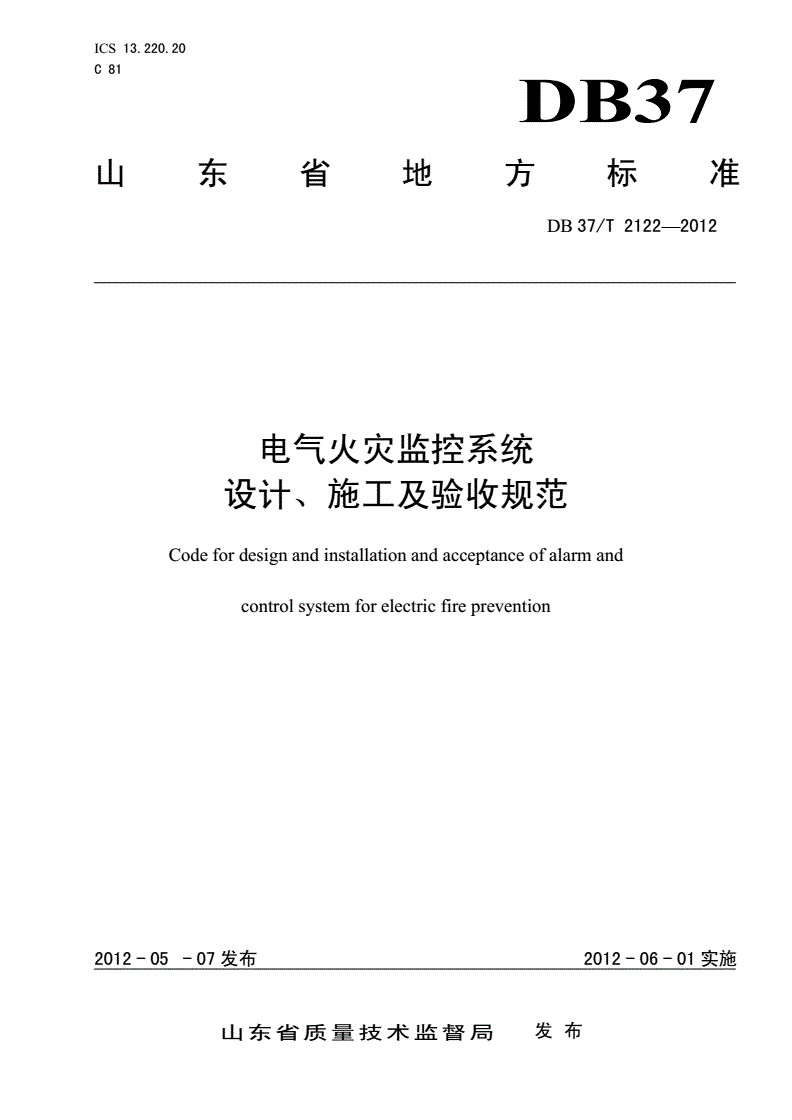

ICS13.220.20

C81

DB37

山东省地方标准

DB37/T2122—2012

电气火灾监控系统

设计、施工及验收规范

Codefordesignandinstallationandacceptanceofalarmand

controlsystemforelectricfireprevention

2012-05-07发布2012-06-01实施

山东省质量技术监督局发布

DB37/T2122—2012

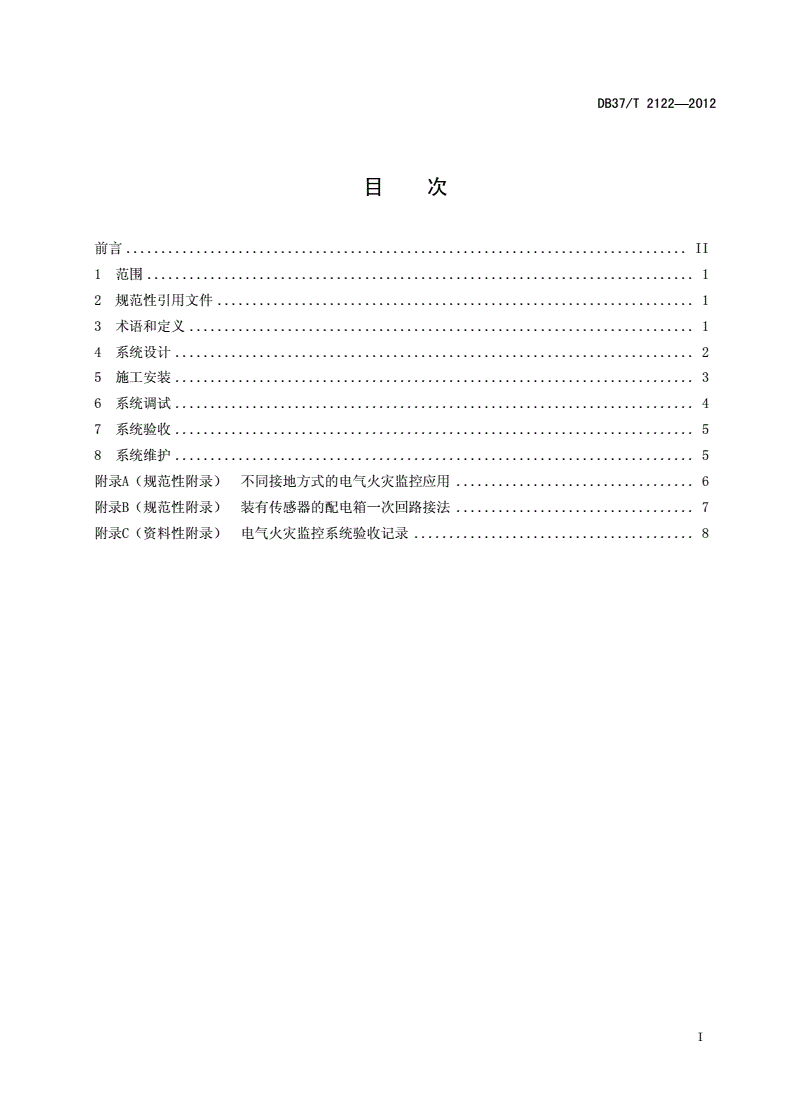

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4系统设计..........................................................................2

5施工安装..........................................................................3

6系统调试..........................................................................4

7系统验收..........................................................................5

8系统维护..........................................................................5

附录A（规范性附录）不同接地方式的电气火灾监控应用..................................6

附录B（规范性附录）装有传感器的配电箱一次回路接法..................................7

附录C（资料性附录）电气火灾监控系统验收记录........................................8

I

DB37/T2122—2012

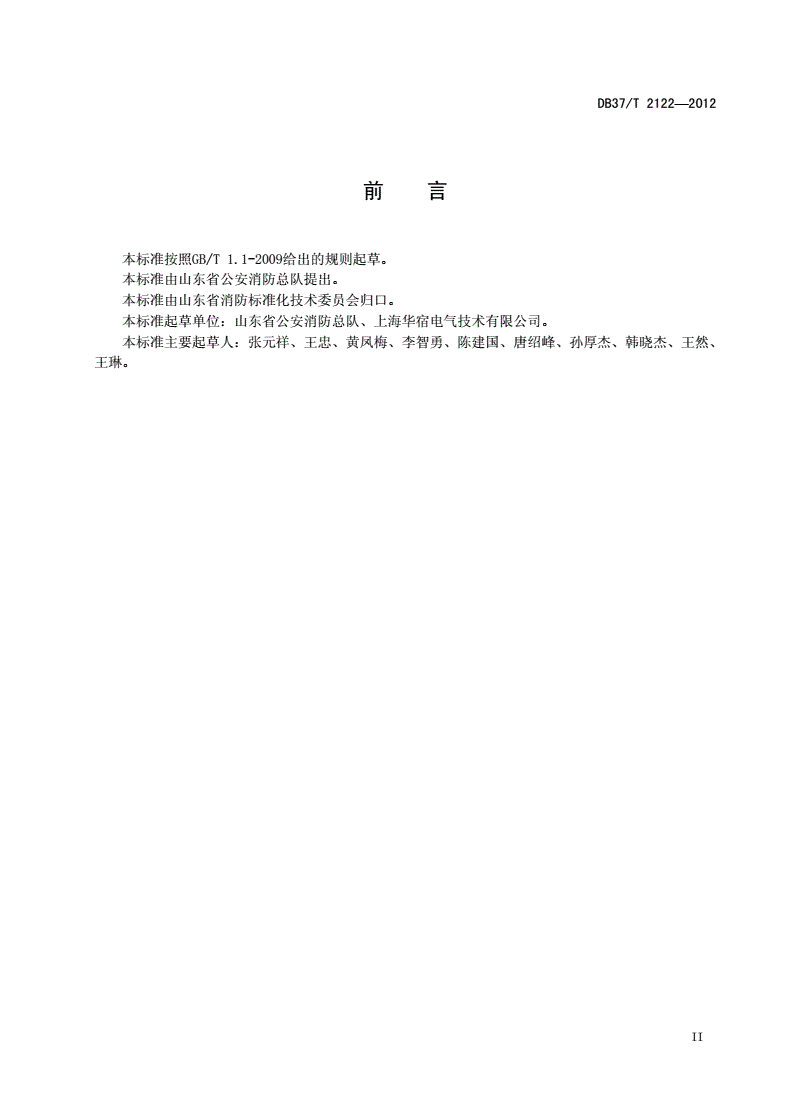

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由山东省公安消防总队提出。

本标准由山东省消防标准化技术委员会归口。

本标准起草单位：山东省公安消防总队、上海华宿电气技术有限公司。

本标准主要起草人：张元祥、王忠、黄凤梅、李智勇、陈建国、唐绍峰、孙厚杰、韩晓杰、王然、

王琳。

II

DB37/T2122—2012

电气火灾监控系统设计、施工及验收规范设计、施工及验收规范

1范围

本标准规定了电气火灾监控系统设计、施工及验收的术语和定义、系统设计、施工安装、系统调试、

系统验收、系统维护等内容。

本标准适用于新建、改建、扩建的民用及工业建筑内电气火灾监控系统的设置。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB14287(所有部分)电气火灾监控系统

3术语和定义

下列术语和定义适用于本文件。

3.1

电气火灾监控系统

由电气火灾监控主机、电气火灾监控器、电气火灾传感器（包括漏电传感器、温度传感器、电流传

感器）及系统总线组成的实时报警系统。

3.2

电气火灾监控主机

接收和监控现场电气火灾监控器报警信号的装置。

3.3

电气火灾监控器

接收电气火灾传感器信号，并具有现场报警功能的监控装置。

3.4

漏电传感器

采集监测回路的漏电信号（或漏电电流信号）并通过系统总线将信号发送给电气火灾监控器的装置。

3.5

测温式传感器

1

DB37/T2122—2012

采集监测回路线缆温度并通过系统总线将信号发送给监控器的装置。

3.6

电流传感器

采集监测回路各线缆电流信号并通过系统总线将信号发送给监控器的装置。

3.7

系统总线（以下简称总线）

监控系统与各监控器之间的物理传输介质。

3.8

监控节点

设置在配电箱（柜）内的现场监控器件。

4系统设计

4.1一般规定

4.1.1电气火灾监控系统作为火灾自动报警系统的子系统，承担火灾发生前电力系统自身可能引发火

灾的监控报警任务。

4.1.2电气火灾监控器应为面板仪表型结构，所有显示、操作均应在配电箱柜面板上进行，应能显示

漏电数值、温度数值、线缆电流数值等电气火灾监控参数，并应具有消防联动功能，报警时能输出脱扣

信号。

4.1.3电气火灾监控主机应能实时显示漏电数值、温度数值、线缆电流数值等电气火灾监控参数和报

警部位的楼层、配电箱编号等信息，能人工在线查询、设定和修改各监控器的有关参数，且具有实时监

控报警和系统故障报警功能。

4.1.4监控主机应具备储存、打印报警和故障信息功能，便于查询和存档记录。

4.1.5监控主机可选用壁挂式或立柜式。

4.1.6监控主机应放置于消防控制室，有专
