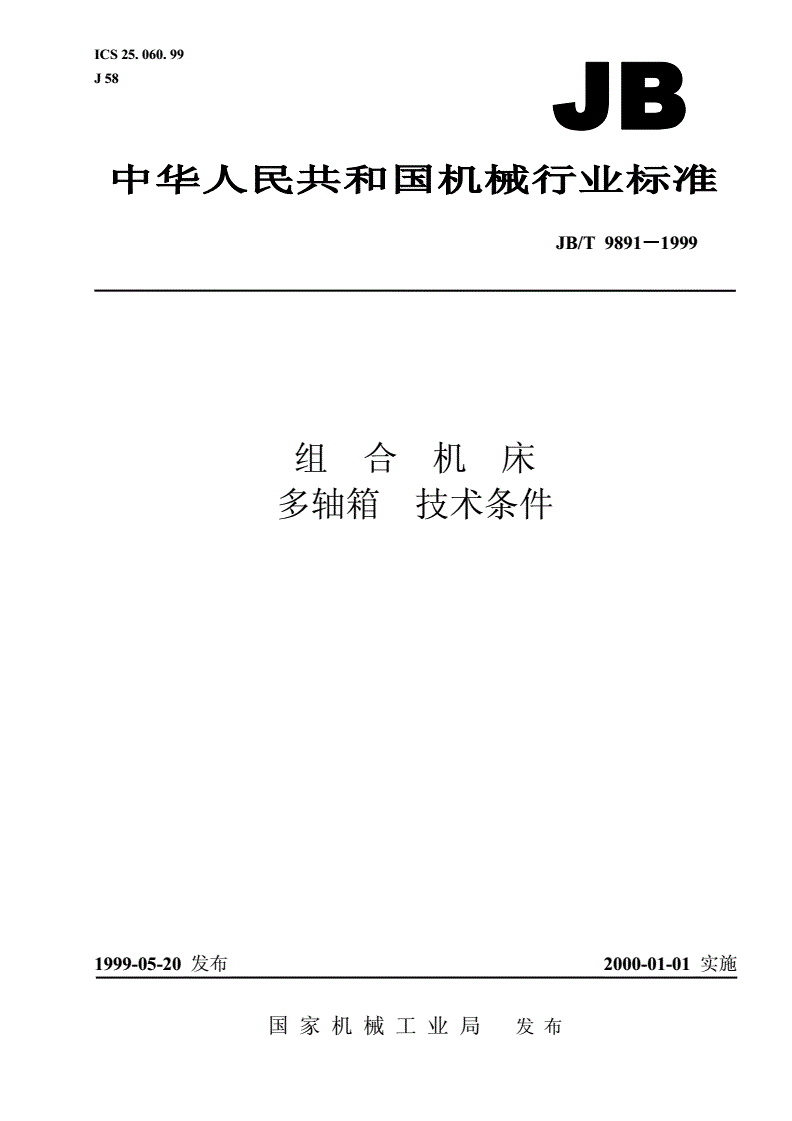

JB/T 9891-1999 组合机床 多轴箱 技术条件

ICS25.060.99

J58

JB/T9891999－－－1

组合机床

多轴箱技术条件

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T9891－－－－1999

前言

本标准是在ZBnJ58011—89《组合机床多轴箱制造技术条件》和ZBJ58012—89《组合机

床多轴箱验收技术条件》的基础上修订的。

本标准是对GB/T9061—1988《金属切削机床通用技术条件》等标准的具体化和补充。

本标准与ZBnJ58011—89、ZBJ58012—89的技术内容一致，仅对这两个标准进行合并和按有

关规定重新进行了编辑。

本标准自实施之日起代替ZBnJ58011—89和ZBJ58012—89。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由全国金属切削机床标准化技术委员会组合机床分会归口。

本标准负责起草单位：大连组合机床研究所。

本标准于1989年首次发布。

I

中华人民共和国机械行业标准

JB/T9891－－－－1999

组合机床

代替ZBnJ58011—89

多轴箱技术条件ZBJ58012—89

1范围

本标准规定了组合机床多轴箱的制造和验收要求。

本标准适用于组合机床多轴箱（包括攻丝多轴箱）。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T3668.1—1983组合机床通用部件多轴箱箱体和输入轴尺寸

GB/T3668.10—1983组合机床通用部件多轴箱主轴端部和可调接杆尺寸

GB/T9061—1988金属切削机床通用技术条件

GB/T10095—1988渐开线圆柱齿轮精度

JB/T1534—1993组合机床通用技术条件

JB/T3043—1999组合机床多轴箱精度检验

JB/T9872—1999金属切削机床机械加工件通用技术条件

JB/T9874—1999金属切削机床装配通用技术条件

3一般要求

3.1按本标准验收多轴箱时，必须同时对GB/T9061、JB/T9872、JB/T9874、JB/T1534等标准中

未经本标准具体化的其余验收项目进行验收。

3.2标准多轴箱的箱体尺寸应符合GB/T3668.1的规定，主轴端部和可调接杆尺寸应符合GB/T

3668.10的规定。

3.3多轴箱一般应设有手动回转主轴用的手柄轴。手柄轴应设置在靠近操作工位且便于操纵的地方。

3.4多轴箱内的齿轮、轴承等传动件，必须有充分的润滑。

3.5采用自循环稀油润滑的多轴箱，其润滑系统中应设有观察供油情况的装置
