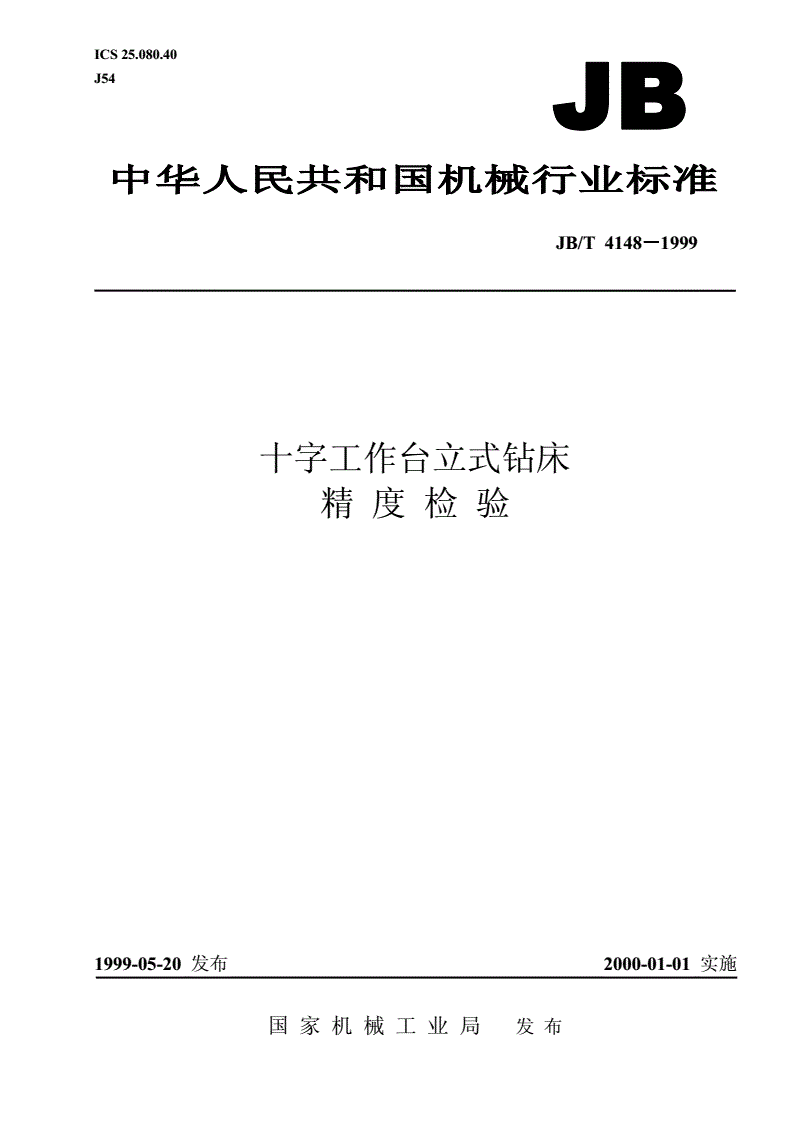

JB/T 4148-1999 十字工作台立式钻床 精度检验

ICS25.080.40

J54

JB/T4148999－－－1

十字工作台立式钻床

精度检验

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T4148－－－－1999

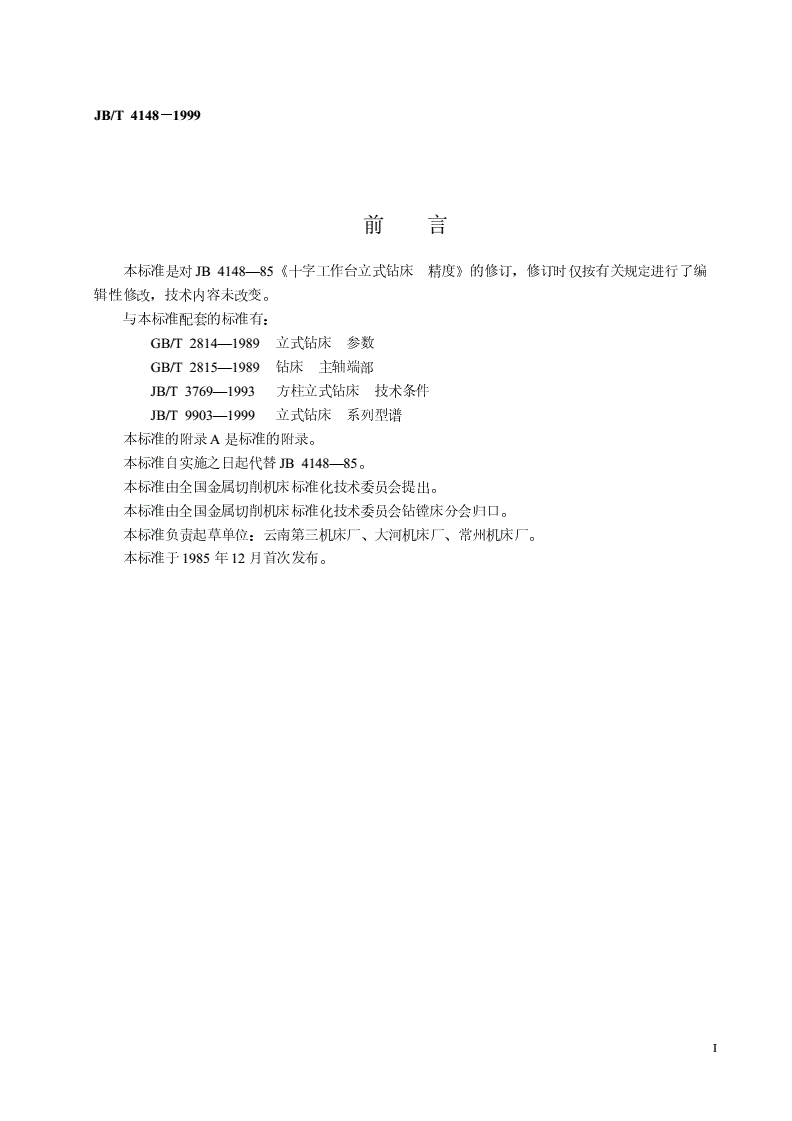

前言

本标准是对JB4148—85《十字工作台立式钻床精度》的修订，修订时仅按有关规定进行了编

辑性修改，技术内容未改变。

与本标准配套的标准有：

GB/T2814—1989立式钻床参数

GB/T2815—1989钻床主轴端部

JB/T3769—1993方柱立式钻床技术条件

JB/T9903—1999立式钻床系列型谱

本标准的附录A是标准的附录。

本标准自实施之日起代替JB4148—85。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由全国金属切削机床标准化技术委员会钻镗床分会归口。

本标准负责起草单位：云南第三机床厂、大河机床厂、常州机床厂。

本标准于1985年12月首次发布。

I

中华人民共和国机械行业标准

JB/T4148－－－－1999

十字工作台立式钻床

代替JB4148—85

精度检验

1范围

本标准规定了十字工作台立式钻床的几何精度检验和工作精度检验的要求及检验方法。

本标准适用于普通型十字工作台立式钻床。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度

3一般要求

3.1使用本标准时，应参照GB/T17421.1的有关规定，尤其是检验前的安装、主轴及其他部件的空

运转升温、检验方法和检验工具的精度。

3.2检验时，一般可按装拆检验工具和检验方法的便利来安排实际检验次序。

3.3当实测长度与本标准规定的长度不同时，允差值应根据GB/T17421.1—1998中2.3.1.1的规定，

按能够测量的长度折算。折算结果小于0.01mm时，仍按0.01mm计。

3.4本标准所指的横向平面，是指通过主轴轴线和立柱导轨对称平面的平面；其纵向平面是指通过主

轴轴线并与横向平面垂直的平面。

3.5本标准第5章中“检验方法”栏内，凡工作台在规定位置检验时，工作台应处于上升状态并锁紧。

3.6根据用户和制造厂的协议，检验项目可以增减。

国家机械工业局1999-05-20批准2000-01-01实施

1

2

4预调检验

允差检验方法

序号简图检验项目检验工具

mm参照GB/T17421.1—1998的有关条文

机床调平：a及b平尺3.1.1

a.在横向平面0.04/1000精密水平仪将工作台和主轴箱分别置于其行程的

内；中间位置。

b.在纵向平面内在工作台面上放置平尺，其上放水平

仪：a.在横向平面内；b.在纵向平面内。

在横向和纵向平面内，水平仪读数均

不应超过规定值

G0

5几何精度检验

允差检验方法

序号简图检验项目检验工具

mm参照GB/T17421.1—1998的有关条文

工作台面的平面在任意300测量指示器5.3.2.2

度长度上为0.03平尺工作台位于其纵向、横向及垂直行程

（平或凹）量块的中间位置并锁紧。

将等高量块放在工作台面的a、b、c

三个基准点上。平尺放在a—c等高量块

上，在e点处放一可调量块，调整后使

其与平尺检验面接触。再将平尺放在

量块上，在点放一可调量块，调

b—ed

整后使其与平尺检验面接触。然后依次

将平尺放在b—c、d—e量块上，在f、g

G1

两点处放置可调量块，调整后使其与平

尺检验面接触。

按图示位置放置平尺，用指示器测量

工作台面与平尺检验面间的距离。

误差以在任意300mm测量长度上指

示器读数的最大差值计

注：指示器底座的直径应小于或等于50

mm。

3

4

允差检验方法

序号简图检验项目检验工具

mm参照GB/T17421.1—1998的有关条文

主轴锥孔轴线的L=100指示器5.6.1.2.3
