YD/T 3014-2016 基于公用电信网的宽带客户网关节能参数和测试方法

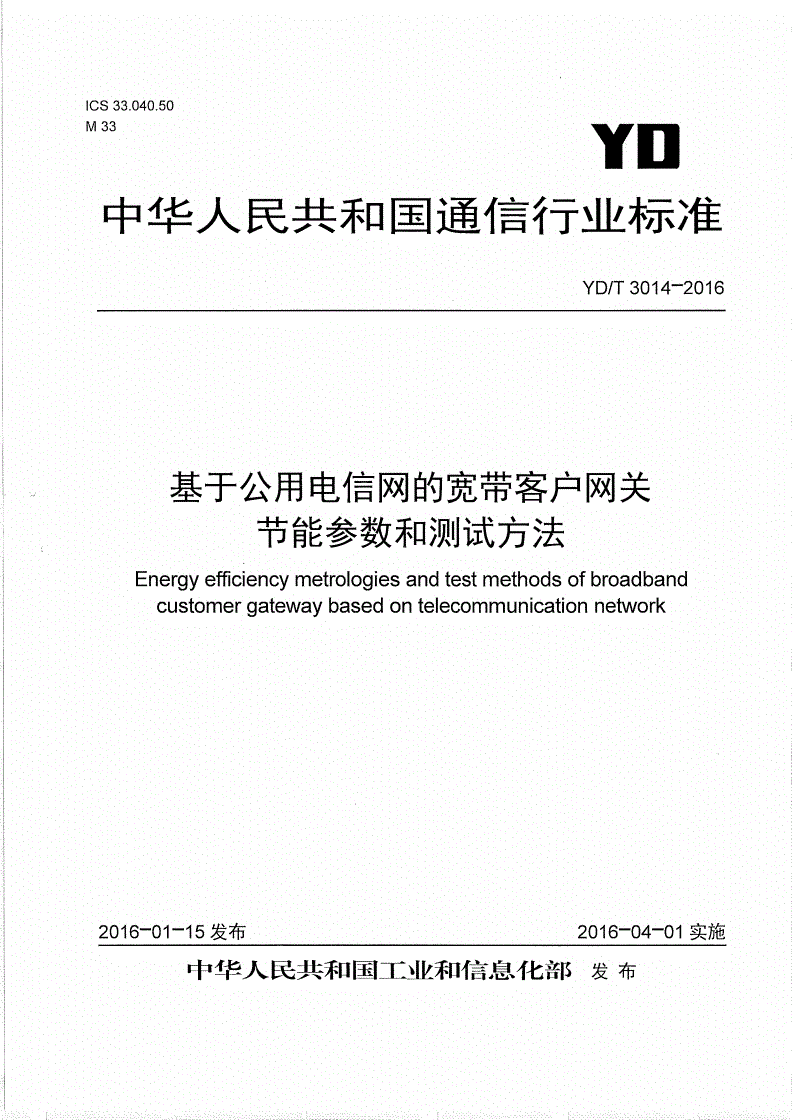

中华人民共和国通信行业标准

YD/T3014-2016

基于公用电信网的宽带客户网关

节能参数和测试方法

Energyefficiencymetrologiesandtestmethodsofbroadband

customergatewaybasedontelecommunicationnetwork

2016-01-15发布2016-04-01实施

中华人民共和国工业和信息化部发布

YD/T3014-2016

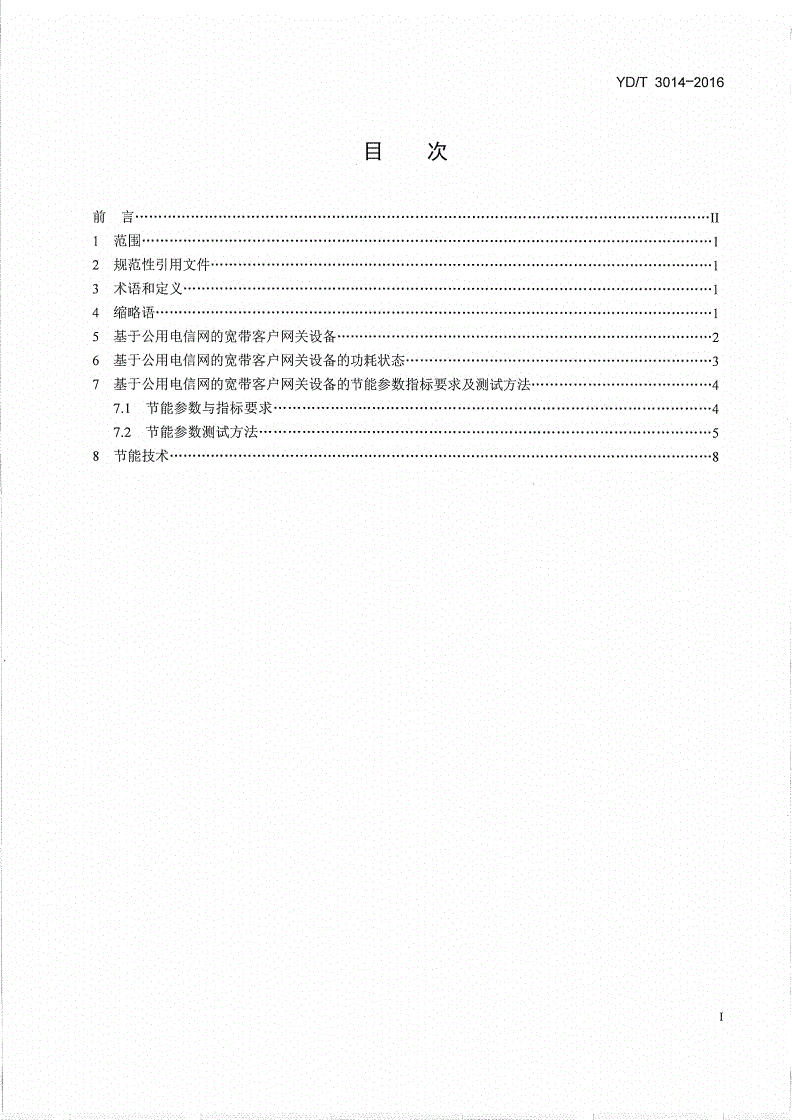

目次

Ite......................................................................................II

1細....................................................1

2规范性引用文件...........................................................................1

3賴贿X...............................................................................1

4M賴....................................................................................1

5基于公用电信网的宽带客户网关设备........................................................2

6基于公用电信网的宽带客户网关设备的功耗状态..........................................3

7基于公用电信网的宽带客户网关设备的节能参数指标要求及测试方法...........................4

7.1节能参数与指标要求.................................................................4

7.2节能参数测试方法....................................................................5

8御旨財.................................................................................8

I

YD/T3014-2016

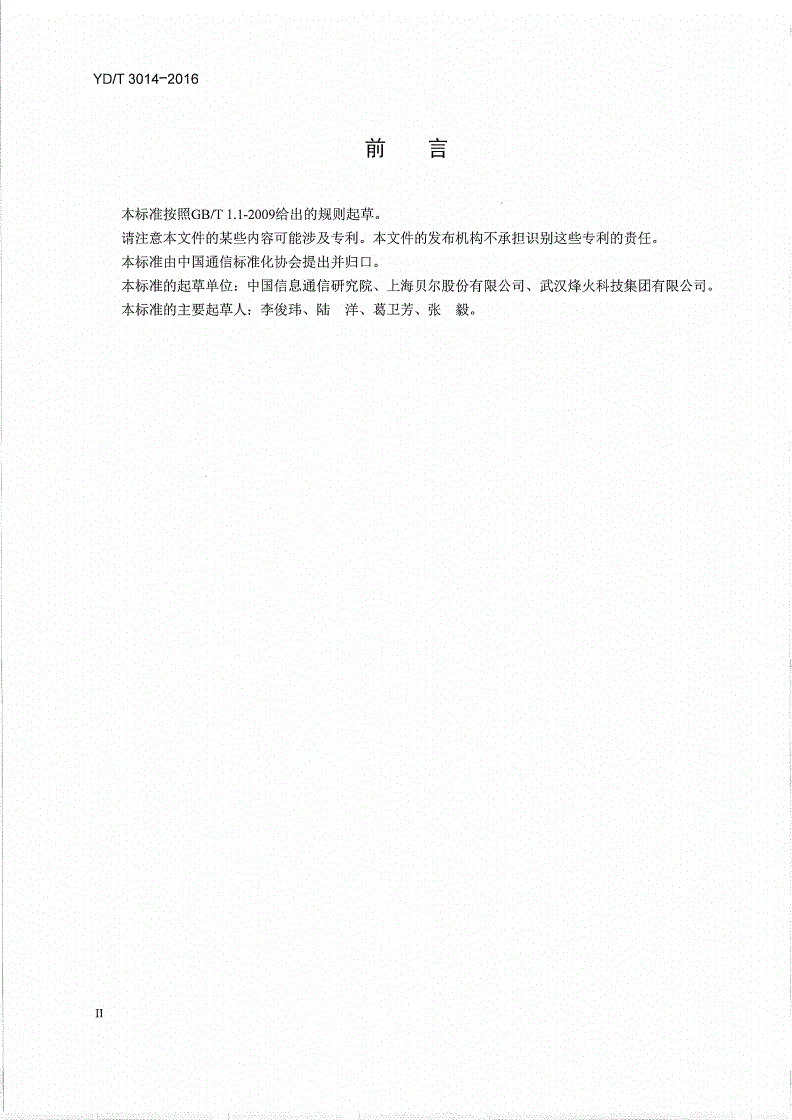

刖

本标准按照GB/T1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准的起草单位：中国信息通信研宄院、上海贝尔股份有限公司、武汉烽火科技集团有限公司

本标准的主要起草人：李俊玮、陆洋、葛卫芳、张毅。

YD/T3014-2016

基于公用电信网的宽带客户网关节能参数和测试方法

1范围

本标准规定了基于公用电信网的宽带客户网关（以下简称网关）设备的节能参数、指标要求以及测

试方法。

本标准适用于公用电信网环境下的网关设备，专用电信网也可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T28519通信产品能耗测试方法通则

YD/T1449.1基于公用电信网的宽带客户网络设备技术要求第1部分:家庭用宽带客户网关

IEEE802.il信息技术——LAN/MAN特定要求第11部分：无线介质访问控制和物理层规范（Local

andmetropolitanareanetworks—SpecificrequirementsPart11:WirelessLANMediumAccessControl(MAC)

andPhysicalLayer(PHY)Specifications)

3术语和定义

下列术语和定义适用于本文件。

3.1

功耗PowerConsumption

设备在指定条件下正常工作的电源输入功率。

3.2

能效指数EnergyEfficiencyIndex

设备的实际功耗与功耗限定值之间的比值，简称能效。

3.3

能效等级EnergyEfficiencyClass

评价设备节能水平的参数，根据能效指数确定。

3.4

节能参数EnergyEfficiencyMetrology

设备节能分级的依据，包括功耗、能效及辅助性参数，其中功耗和能效是节能分级的最主要依据。

4缩略语

下列缩略语适用于本文件。

ACAlternateCurrent交流电

ADSLAsymmetricDigitalSubscriberLine不对称数字用户线

YD/T3014-2016

ADSL2+AsymmetricDigitalSubscriberLine2plus频谱扩展的第二代不对称数字用户线

COCentalOffice局端

CPECustomerPremiseEquipment用户端设备

DCDirectCurrent直流电

DSLDigitalSubscriberLine用户数字线

DSLAMDigitalSubscriberLineAccessMultiplexer数字用户线路接入复用器

EPONEthernetPassiveOpticalNetwork以太网无源光网络

FEFastEthernet快速以太网

GEGigabitEthernet千兆以太网

GPONGigabit-CapablePassiveOpticalNetwork吉比特无源光网络

IPInternetProtocol互联网协议

LANLocalAreaNetwork局域网

LTE:LongTermEvolution长期演进

MANMetropolitanAreaNetwork城域网

MDUMulti-DwellingUnit多住户单元

MEManagedEntity管理实体

OAMOperations,AdministrationandMaintenance操作、管理和维护

OLTOpticalLineTerminal光线路终端

ONUOpticalNetworkUnit光网络单元

PONPassiveOpticalNetwork无源光网络

POTSPlainOldTelephoneService普通老式电话业务

USBUniversalSerialBus通用串行总线

VDSL2VeryhighspeedDigitalSubscriberLine2第二代甚高速数字用户线

XG-PON10-gigabit-capablePassiveOpticalNetworks10G比特无源光网络

WANWideAreaNetwork广域网

WLANWirelessLAN无线局域网

5基于公用电信网的宽带客户网关设备

本文件中所指的网关设备应符合YD/T1449.1的要求。

根据上联接口的不同，本文件中的网关设备有如下几种形态:

——GPON接口上联的网关；

——EPON接口上联的网关；

——非对称10GEPON接口上联的网关；

——对称10GEPON接口上联的网关；

——XG-PON接口上联的网关；

——ADSL2+接口上联的网关；

——VDSL2接口上联的网关；

一一以太网接口上联的网关；

——3G、LTE接口上联的网关。

YD/T3014-2016

6基于公用电信网的宽带客户网关设备的功耗状态

网关设备考虑全功耗状态（S1)、低功耗状态（S2)和关机状态（S4),全功耗状态是指网关上核

心功能处理模块及各接口均处于全功耗状态，低功耗状态是指网关上核心功能处理模块及各接口均处于

低功耗状态，关机状态指网关外部电源适配器对网关的供电被断开，且电源适配器仍连接电源。

注：S1与S2只是定义的测试状态，S1并非设备的最大功耗状态，S2并非设备的最小功耗状态。

网关的低功耗状态的定义见表1，全功耗状态的定义见表2。
