GA/T 1671-2019 法庭科学 宽幅强光足迹灯通用技术要求

ICS13.310

A92GA

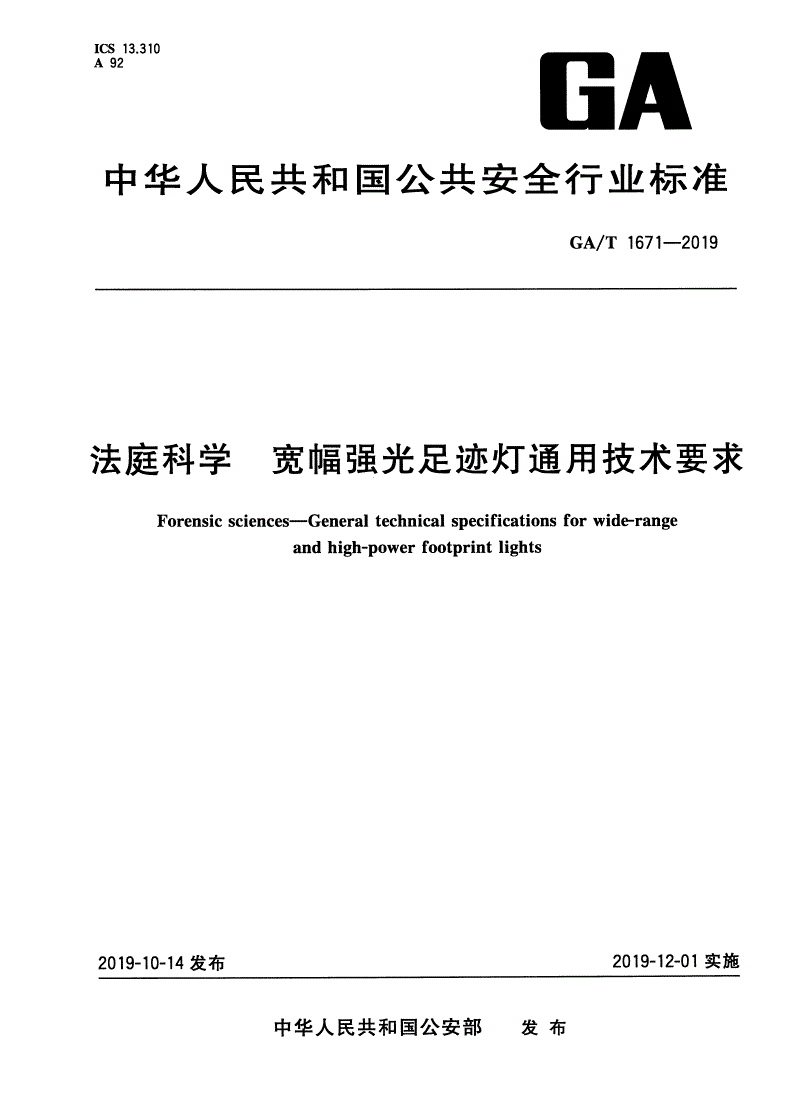

中华人民共和国公共安全行业标准

GA/TXXXX—XXXX

法庭科学宽幅强光足迹灯通用技术要求

Forensicsciences—Generaltechnicalspecificationsforwide-rangeandhigh-power

footprintlights

××××-××-××发布××××-××-××实施

中华人民共和国公安部发布

GA/T××××—××××

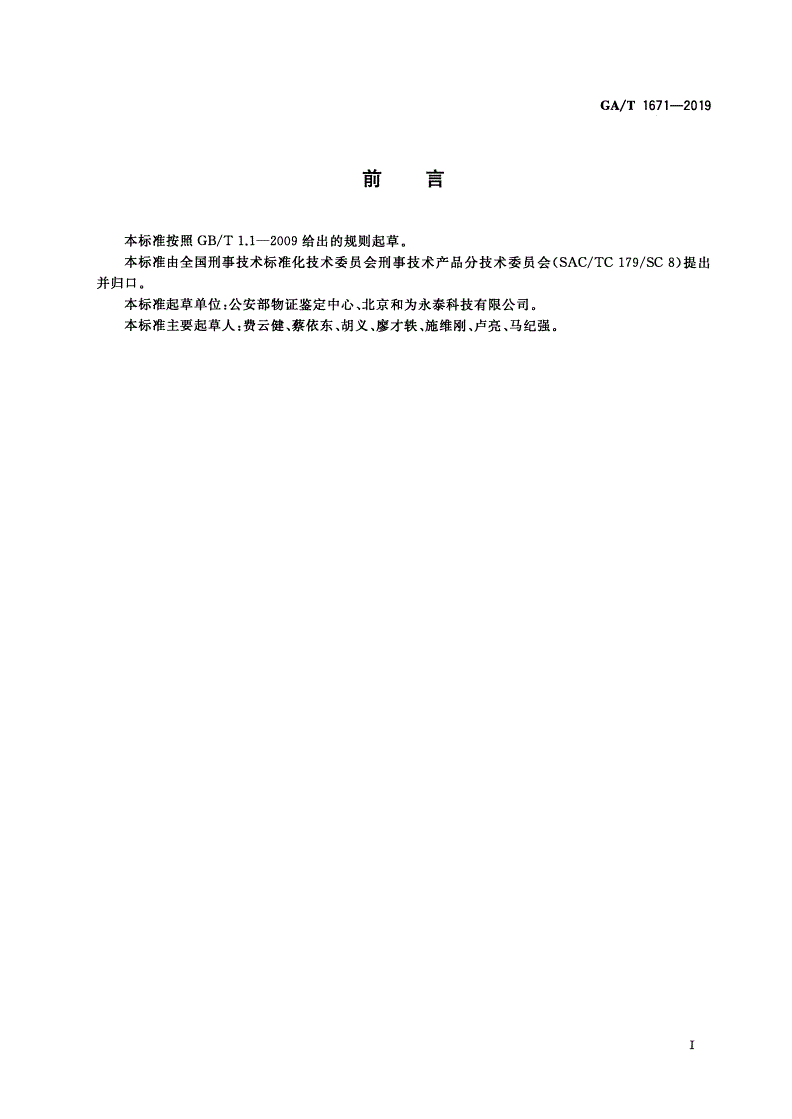

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由全国刑事技术标准化技术委员会刑事技术产品分技术委员会(SAC/TC179/SC8)提出并归

口。

本标准起草单位：公安部物证鉴定中心、北京和为永泰科技有限公司。

本标准主要起草人：费云健、蔡依东、胡义、廖才轶、施维刚、卢亮、马纪强。

I

GA/T××××—××××

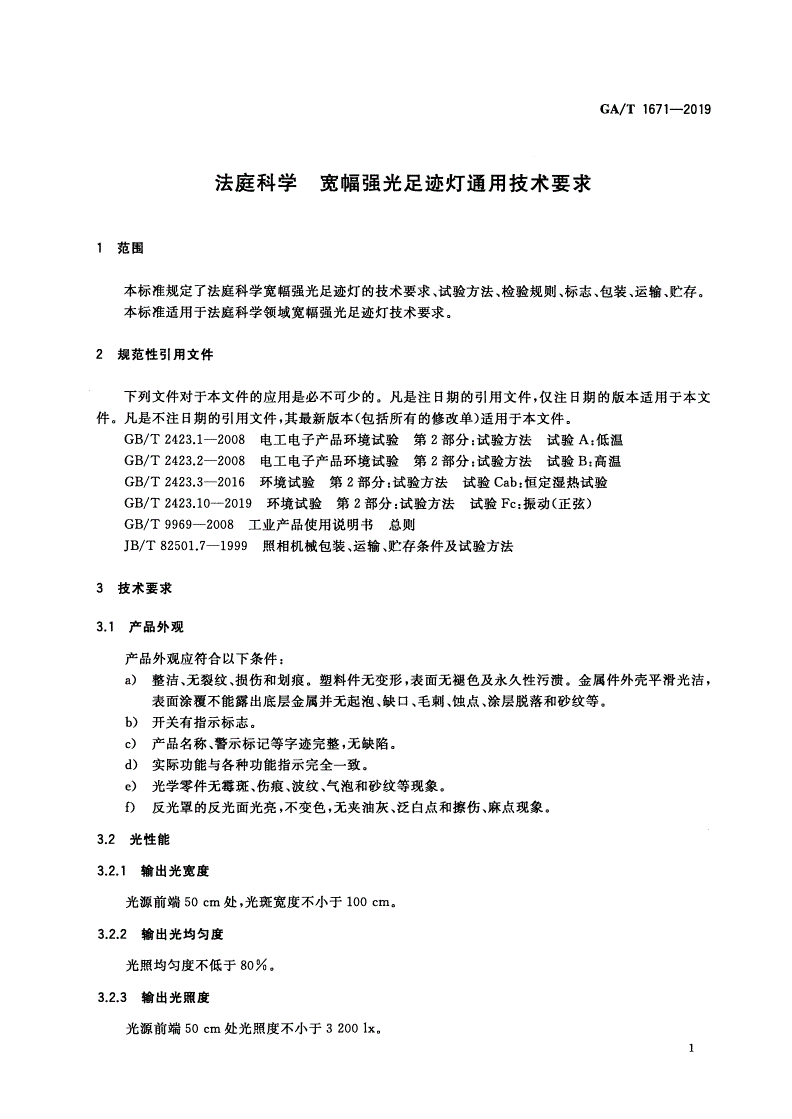

法庭科学宽幅强光足迹灯通用技术要求

1范围

本标准规定了法庭科学宽幅强光足迹灯的技术要求、试验方法、检验规则、标志、包装、运输、贮

存。

本标准适用于法庭科学领域宽幅强光足迹灯技术要求。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T2423.1—2008电工电子产品环境试验第2部分:试验方法试验A:低温

GB/T2423.2—2008电工电子产品环境试验第2部分:试验方法试验B:高温

GB/T2423.3—2016电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验

GB/T2423.10—2008电工电子产品环境试验第2部分:试验方法试验Fc:振动(正弦)

GB9969.1—2008工业产品使用说明书总则

JB/T82507-1999照相机械包装运输贮存条件及试验方法

3技术要求

3.1产品外观

产品外观应符合以下条件：

a）整洁、无裂纹、损伤和划痕。塑料件无变形，表面无褪色及永久性污溃。金属件外壳平滑光洁，

表面涂覆不能露出底层金属并无起泡、缺口、毛刺、蚀点、涂层脱落和砂纹等；

b）开关有指示标志；

c）产品名称、警示标记等字迹完整，无缺陷；

d）实际功能与各种功能指示完全一致；

e）光学零件无霉斑、伤痕、波纹、气泡和砂纹等现象；

f）反光罩的反光面光亮，不变色，无夹油灰、泛白点和擦伤、麻点现象。

3.2光性能

3.2.1输出光宽度

光源前端50cm处，光斑宽度不小于100cm。

3.2.2输出光均匀度

光照均匀度不低于80%。

3.2.3输出光照度

光源前端50cm处光照度不小于3200Lux。

1

GA/T××××—××××

3.2.4色温

色温：5000K～7000K。

3.2.5输出光达到额定功率时间

气体放电灯应在15s内达到额定出光功率，LED灯应在2s内达到额定出光功率。

3.3工作稳定性

接触稳定，无忽明忽暗的现象，多个时间点的照度差值应小于20%。

3.4安全性

3.4.1基本绝缘保护

与电网电源直接连接的不同极性零部件之间的电阻应大于2MΩ。所有危险带电零部件均应带有绝

缘保护层，绝缘保护层的电阻应大于2MΩ。

3.4.2电网电源引入端绝缘电阻

对于采用AC220V电网供电的警用宽幅强光足迹灯光源，电源插头或电源引入端与外壳或外壳裸

露导电部件之间的绝缘电阻在正常环境（高温条件30℃，低温条件5℃；相对湿度:45%～55%；大气压

力：96kPa～106kPa）条件下应不小于100MΩ，湿热条件下应不小于20MΩ。

3.4.3接地保护

对于采用AC220V电网供电的强光足迹灯光源，应保证可触及的导电零部件与接地线连接，在基

本绝缘失效时，可触及的导电零部件不会危险带电。

3.4.4抗电强度

对于采用AC220V电网供电的警用宽幅强光足迹灯光源，电源插头或电源引入端与外壳或外壳裸

露导电部件之间应能承受50HZ，1.5KV交
