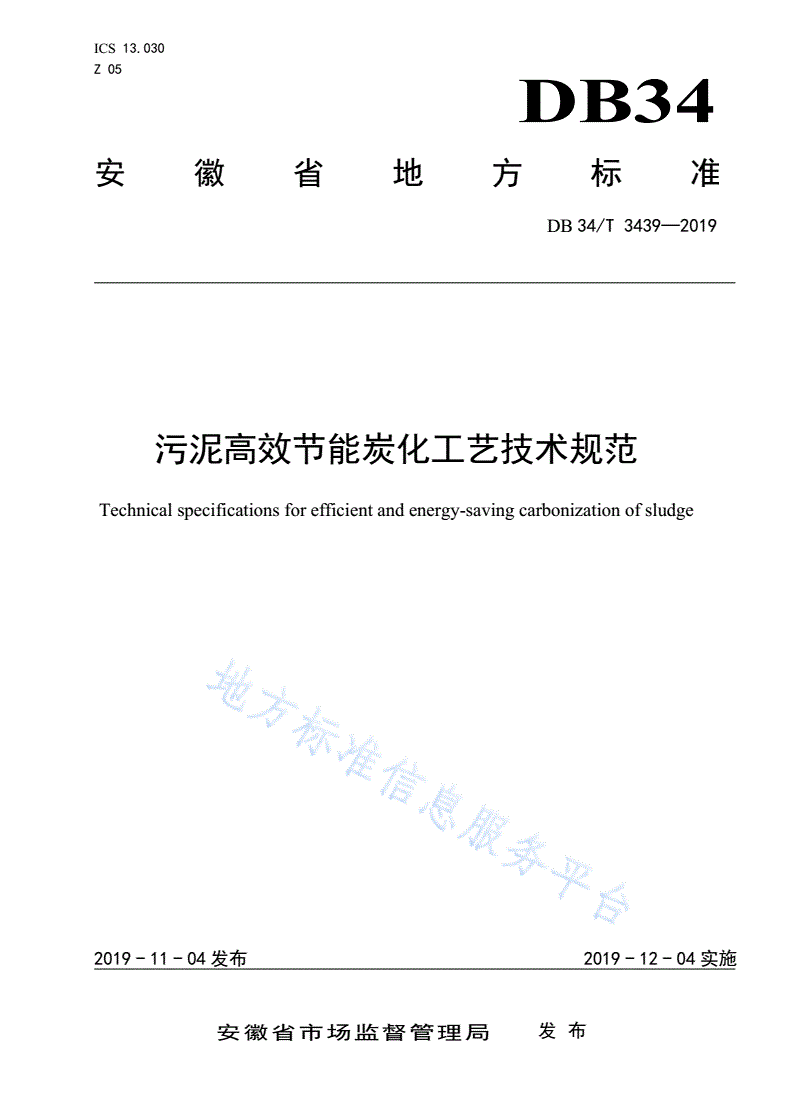

DB34/T 3439-2019 污泥高效节能炭化工艺技术规范

ICS13.030

Z05

DB34

安徽省地方标准

DB34/T3439—2019

污泥高效节能炭化工艺技术规范

Technicalspecificationsforefficientandenergy-savingcarbonizationofsludge

文稿版次选择

2019-11-04发布2019-12-04实施

安徽省市场监督管理局发布

DB34/T3439—2019

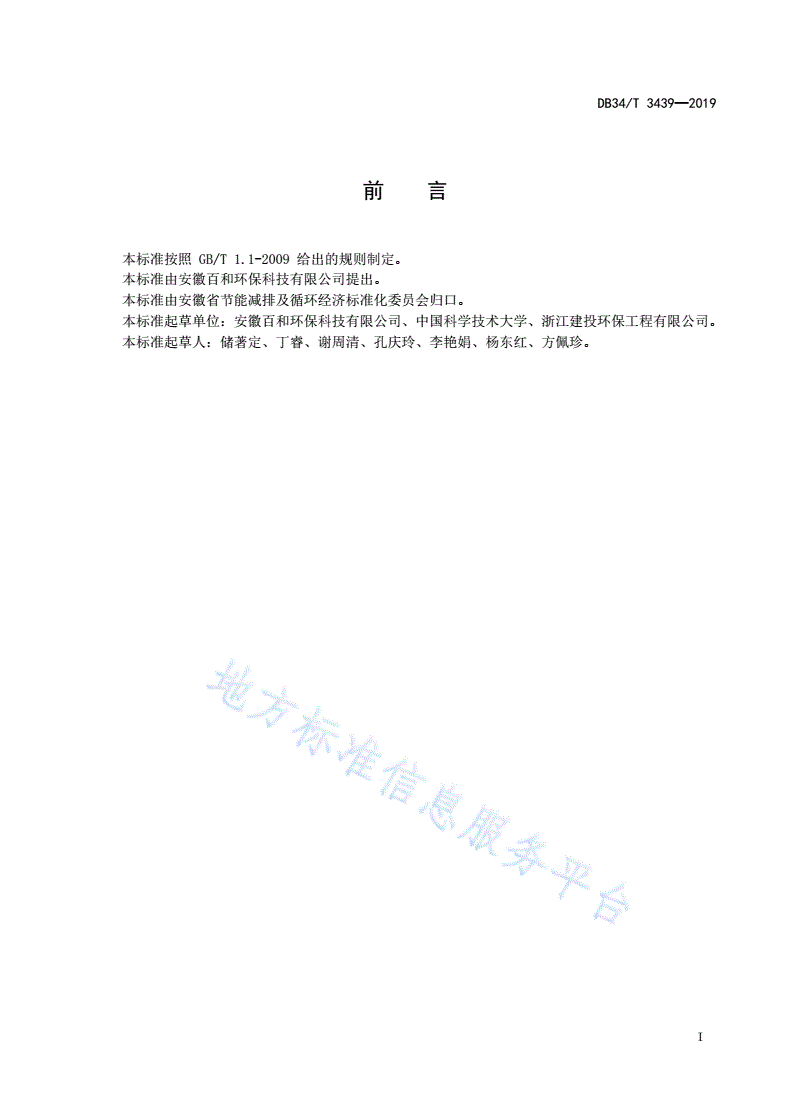

前  言

本标准按照GB/T1.1-2009给出的规则制定。

本标准由安徽百和环保科技有限公司提出。

本标准由安徽省节能减排及循环经济标准化委员会归口。

本标准起草单位：安徽百和环保科技有限公司、中国科学技术大学、浙江建投环保工程有限公司。

本标准起草人：储著定、丁睿、谢周清、孔庆玲、李艳娟、杨东红、方佩珍。

I

DB34/T3439—2019

污泥高效节能炭化工艺技术规范

1范围

本标准规定了污泥高效节能炭化的术语和定义、工艺技术、检测及过程控制。

本标准适用于城镇污水处理厂产生的剩余污泥及其他具有类似性质的固体废弃物。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T23486城镇污水处理厂污泥处置园林绿化用泥质

GB/T24600城镇污水处理厂污泥处置土地改良用泥质

CJ/T309城镇污水处理厂污泥处置农用泥质

3术语和定义

下列术语和定义适用于本文件。

3.1

污泥sludge

城市生活污水处理过程所产生的固体沉淀物质。

3.2

深度脱水干化炭化技术deepdehydratedsludgedryingandcarbonizationtechnology

以市政污泥、餐厨垃圾等废弃物作为处理对象，经过深度脱水、节能干化、高效热解炭化过程制成

复合吸附材料，在这一过程中实现减量化、稳定化、无害化、资源化的固废处置技术。

3.3

污泥脱水sludgedewatering

将流态的原生、浓缩或消化污泥通过污泥调理、离心、压滤等工艺后，使污泥含水率降至55％～

60％，转化为半固态或固态泥块的一种污泥处理方法。

3.4

污泥干化sludgedrying

通过渗滤或蒸发等作用，从污泥中去除大部分水分，含水率降低至30％以下的污泥处理过程。

1

DB34/T3439—2019

3.5

热解炭化pyrolysiscarbonization

物料在无氧高温情况下经充分热解，部分有机质转化成可燃气体，病原体和持久性有机物被炭化，

重金属则被固化，形成复合吸附材料的处理过程。

3.6

热解气pyrolysisgas

在热解炭化过程中，有机物热解并产生含有氢、甲烷等混合可燃气体。

3.7

减量率weightlossratio

污泥经脱水干化炭化处理处置后减少的质量占原污泥质量的百分数，其计算方法见公式（1）：

...............................................................................(1)

式中：

P——减量率，％；

A——含水率80％污泥在常温下的质量，单位：kg；

B——热解炭化后的残渣经冷却至常温后的质量，单位：kg。

3.8

污泥含水率sludgewatercontent

污泥中所含水分的重量占污泥总重量的百分数。

3.9

含碳率carboncontent

污泥中所含碳元素的重量占污泥总重量的百分数。

3.10

容积热负荷volumetricheatload

单位炉膛容积在单位时间内的燃料释放热量，其计算方法见公式（2）：

............................................................................(2)

式中：

3

qv——容积热负荷,单位：kW/m；

B——炭化炉的燃料消耗量,单位：kg/s或m3/s；

3

Qd——燃料的收到基低位发热量，单位：kJ/kg或kJ/m；

V——炉膛容积，单位：m3。

2

DB34/T3439—2019

3.11

热效率thermalefficiency

炭化炉有效热量与总供热量之比的百分率，其计算方法见公式（3）：

.............................................................................
