GB/T 3487-2024 乘用车轮辋规格系列

ICS8316010

CCSG.41.

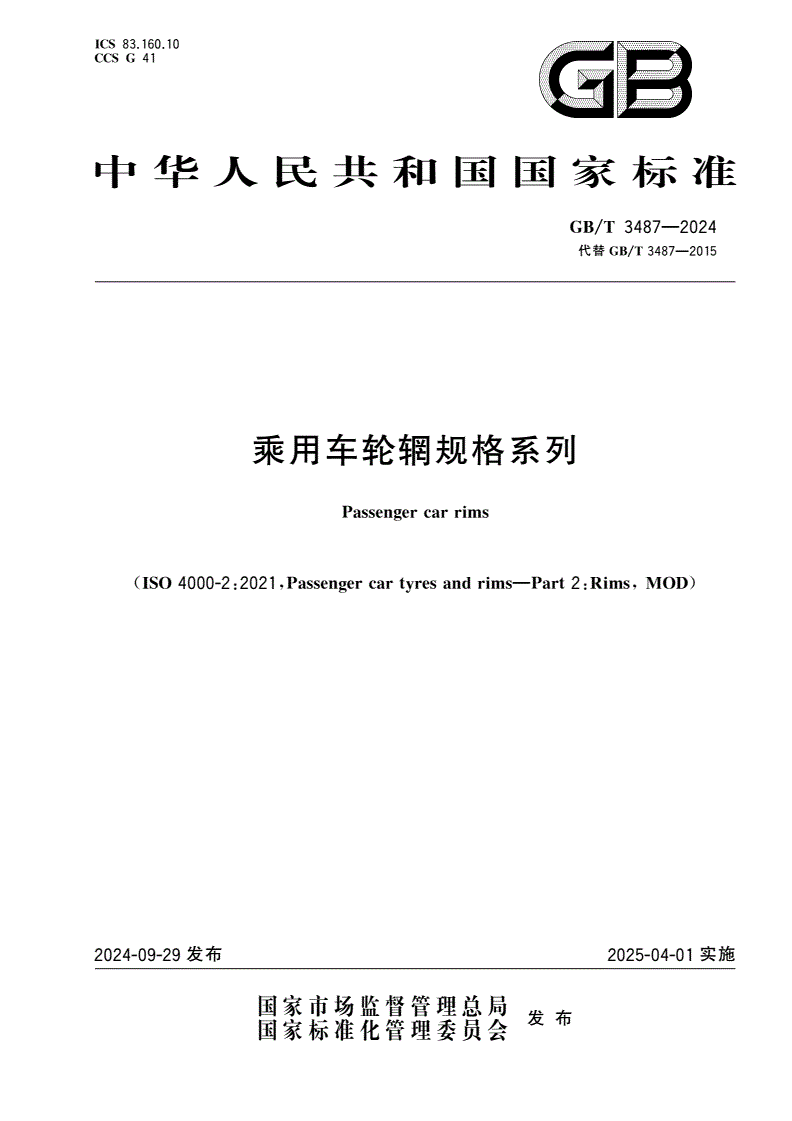

中华人民共和国国家标准

GB/T3487—2024

代替GB/T3487—2015

乘用车轮辋规格系列

Passengercarrims

ISO4000-22021Passenercartresandrims—Part2RimsMOD

(:,gy:,)

2024-09-29发布2025-04-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T3487—2024

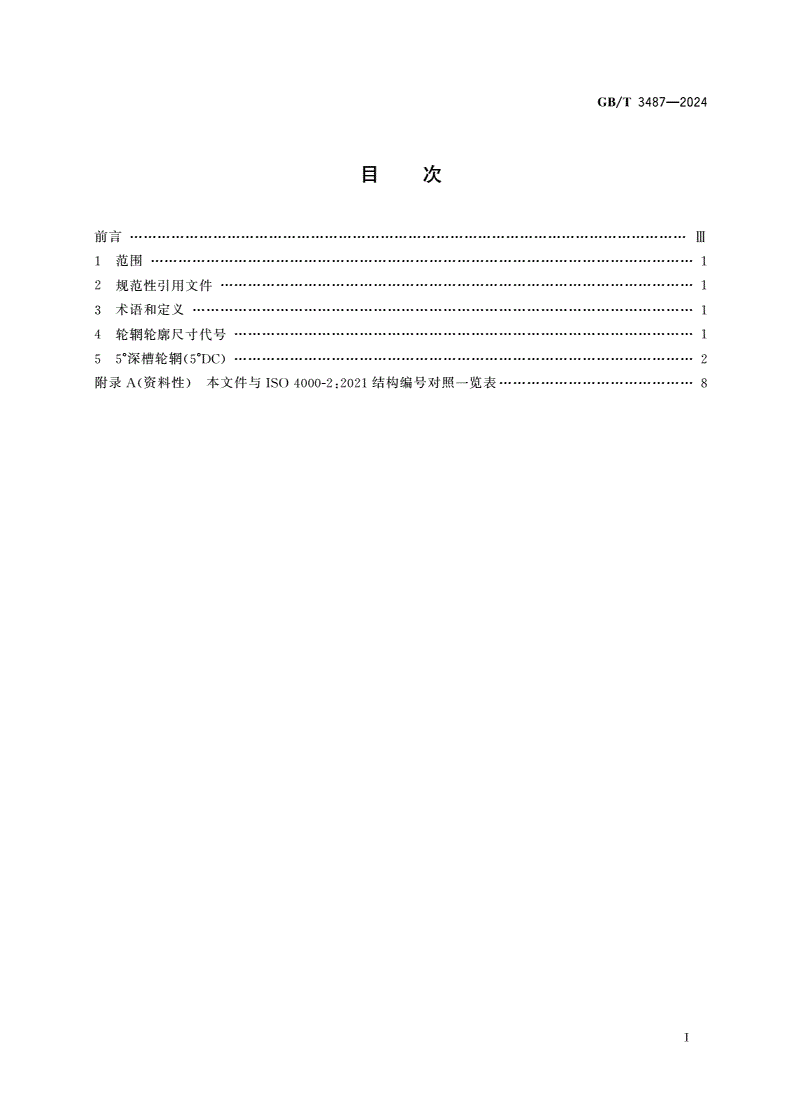

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

轮辋轮廓尺寸代号

4………………………1

深槽轮辋

55°(5°DC)………………………2

附录资料性本文件与结构编号对照一览表

A()ISO4000-2:2021……8

Ⅰ

GB/T3487—2024

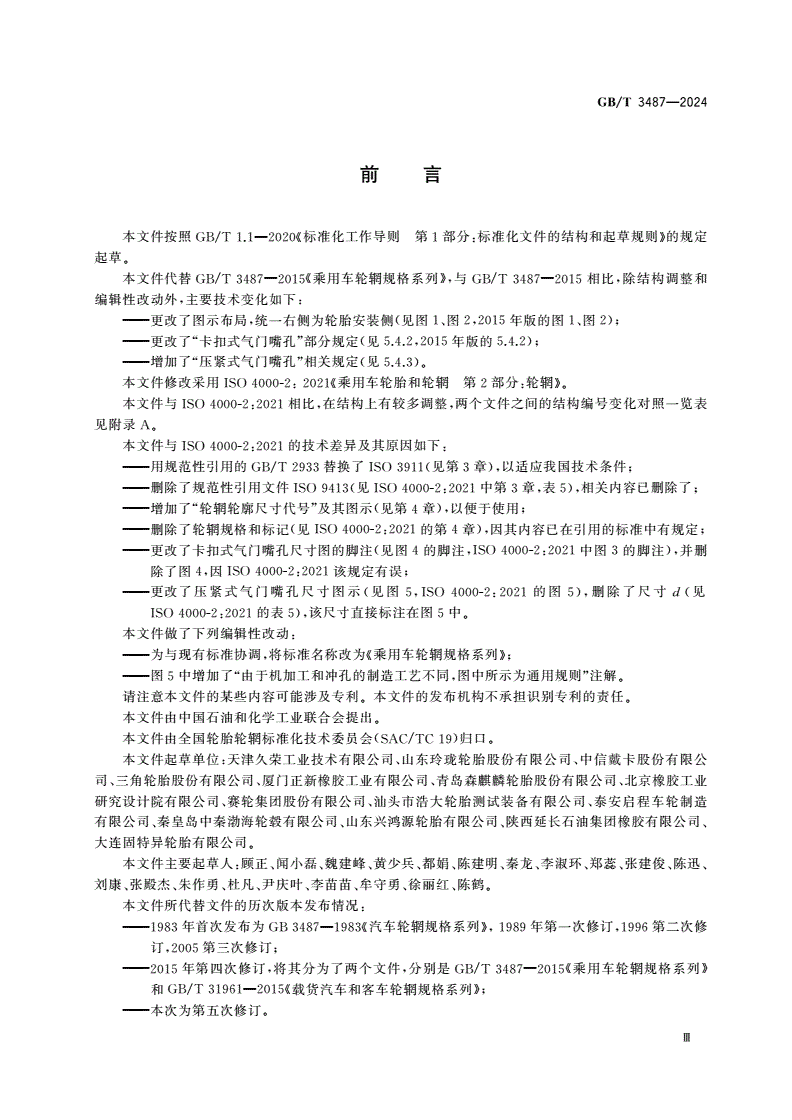

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替乘用车轮辋规格系列与相比除结构调整和

GB/T3487—2015《》,GB/T3487—2015,

编辑性改动外主要技术变化如下

,:

更改了图示布局统一右侧为轮胎安装侧见图图年版的图图

———,(1、2,20151、2);

更改了卡扣式气门嘴孔部分规定见年版的

———“”(5.4.2,20155.4.2);

增加了压紧式气门嘴孔相关规定见

———“”(5.4.3)。

本文件修改采用乘用车轮胎和轮辋第部分轮辋

ISO4000-2:2021《2:》。

本文件与相比在结构上有较多调整两个文件之间的结构编号变化对照一览表

ISO4000-2:2021,,

见附录

A。

本文件与的技术差异及其原因如下

ISO4000-2:2021:

用规范性引用的替换了见第章以适应我国技术条件

———GB/T2933ISO3911(3),;

删除了规范性引用文件见中第章表相关内容已删除了

———ISO9413(ISO4000-2:20213,5),;

增加了轮辋轮廓尺寸代号及其图示见第章以便于使用

———“”(4),;

删除了轮辋规格和标记见的第章因其内容已在引用的标准中有规定

———(ISO4000-2:20214),;

更改了卡扣式气门嘴孔尺寸图的脚注见图的脚注中图的脚注并删

———(4,ISO4000-2:20213),

除了图因该规定有误

4,ISO4000-2:2021;

更改了压紧式气门嘴孔尺寸图示见图的图删除了尺寸d见

———(5,ISO4000-2:20215),(

的表该尺寸直接标注在图中

ISO4000-2:20215),5。

本文件做了下列编辑性改动

:

为与现有标准协调将标准名称改为乘用车轮辋规格系列

———,《》;

图中增加了由于机加工和冲孔的制造工艺不同图中所示为通用规则注解

———5“,”。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国石油和化学工业联合会提出

。

本文件由全国轮胎轮辋标准化技术委员会归口

(SAC/TC19)。

本文件起草单位天津久荣工业技术有限公司山东玲珑轮胎股份有限公司中信戴卡股份有限公

:、、

司三角轮胎股份有限公司厦门正新橡胶工业有限公司青岛森麒麟轮胎股份有限公司北京橡胶工业

、、、、

研究设计院有限公司赛轮集团股份有限公司汕头市浩大轮胎测试装备有限公司泰安启程车轮制造

、、、

有限公司秦皇岛中秦渤海轮毂有限公司山东兴鸿源轮胎有限公司陕西延长石油集团橡胶有限公司

、、、、

大连固特异轮胎有限公司

。

本文件主要起草人顾正闻小磊魏建峰黄少兵都娟陈建明秦龙李淑环郑蕊张建俊陈迅

:、、、、、、、、、、、

刘康张殿杰朱作勇杜凡尹庆叶李苗苗牟守勇徐丽红陈鹤

、、、、、、、、。

本文件所代替文件的历次版本发布情况

:

年首次发布为汽车轮辋规格系列年第一次修订第二次修

———1983GB3487—1983《》,1989,1996

订第三次修订

,2005;

年第四次修订将其分为了两个文件分别是乘用车轮辋规格系列

———2015,,GB/T3487—2015《》

和载货汽车和客车轮辋规格系列

GB/T31961—2015《》;

本次为第五次修订

———。

Ⅲ

GB/T3487—2024

乘用车轮辋规格系列

1范围

本文件规定了乘用车车轮与轮胎配合部分的深槽轮辋规格轮廓和尺寸

5°、。

本文件适用于乘用车车轮的轮辋

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

充气轮胎用车轮和轮辋的术语规格代号和标志

GB/T2933、(GB/T2933—2009,ISO3911:

2004,IDT)

3术语和定义

界定的术语和定义适用于本文件

GB/T2933。

4轮辋轮廓尺寸代号

轮辋轮廓尺寸代号见图

1。

1
