JJF 2080-2023 黑烟车电子抓拍系统校准规范

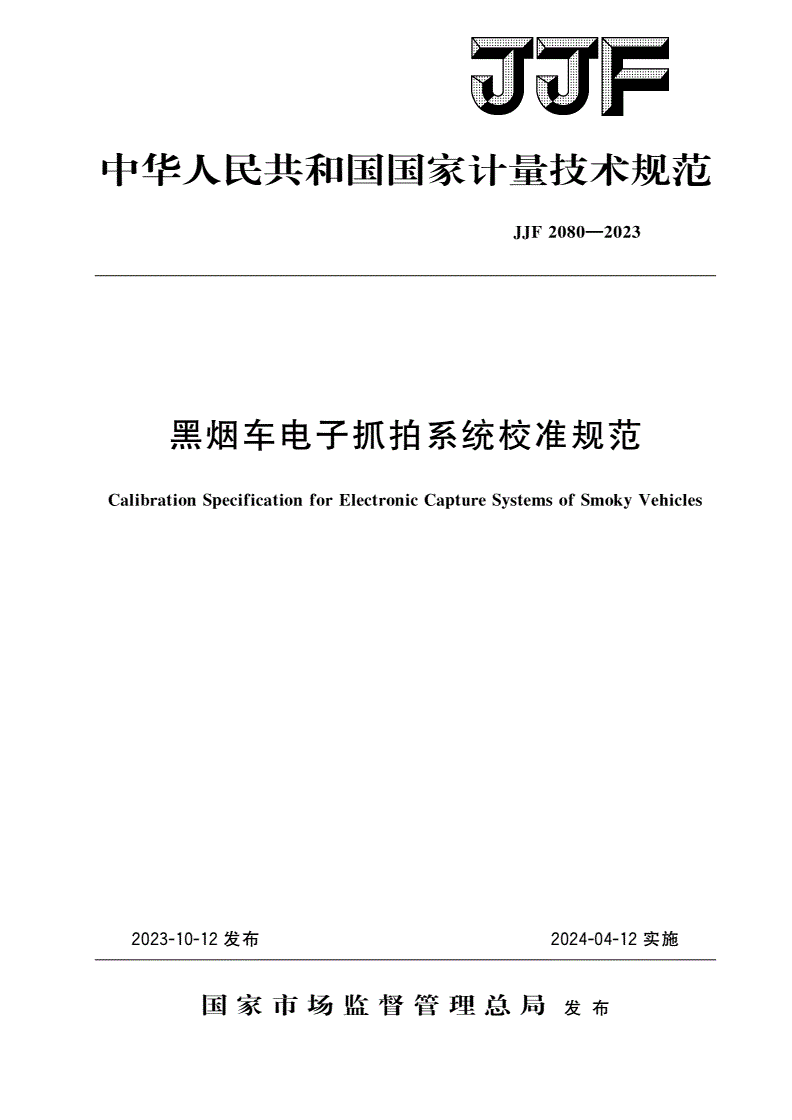

中华人民共和国国家计量技术规范

JJF2080—2023

黑烟车电子抓拍系统校准规范

CalibrationSpecificationforElectronicCaptureSystemsofSmokyVehicles

2023-10-12发布2024-04-12实施

国家市场监督管理总局发布

JJF2080—2023

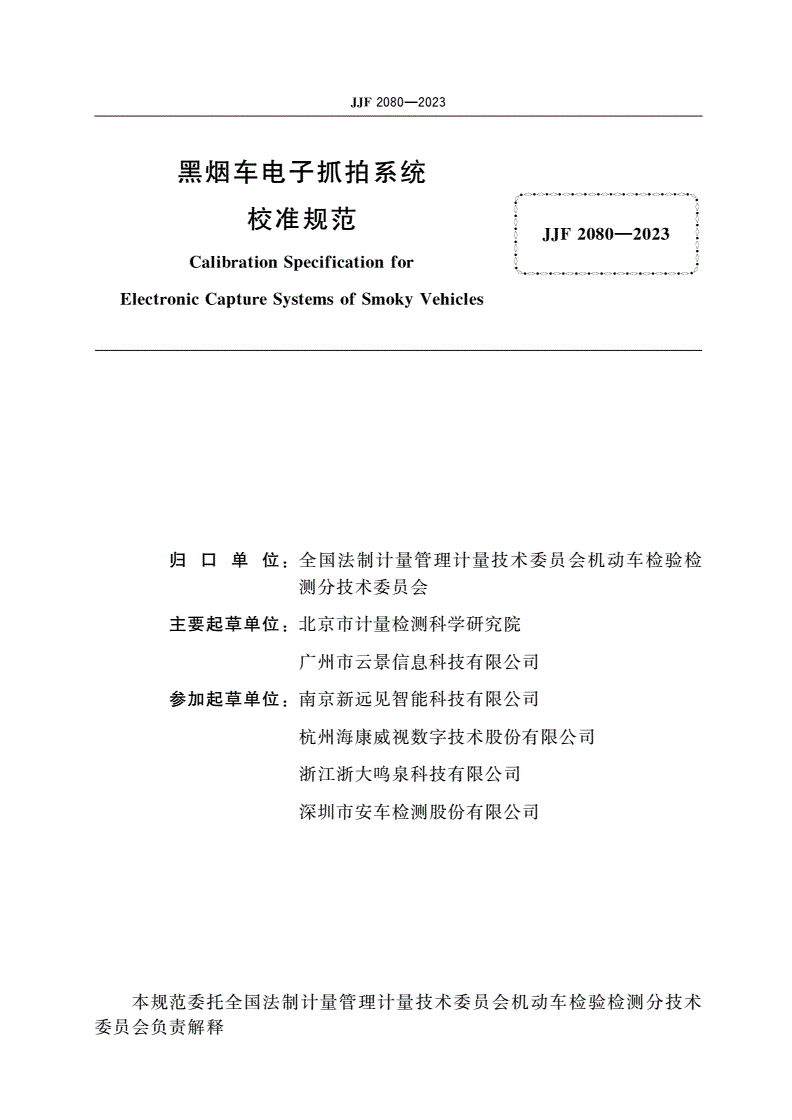

黑烟车电子抓拍系统

校准规范

JJF2080—2023

CalibrationSpecificationfor

ElectronicCaptureSystemsofSmokyVehicles

归口单位全国法制计量管理计量技术委员会机动车检验检

:

测分技术委员会

主要起草单位北京市计量检测科学研究院

:

广州市云景信息科技有限公司

参加起草单位南京新远见智能科技有限公司

:

杭州海康威视数字技术股份有限公司

浙江浙大鸣泉科技有限公司

深圳市安车检测股份有限公司

本规范委托全国法制计量管理计量技术委员会机动车检验检测分技术

委员会负责解释

JJF2080—2023

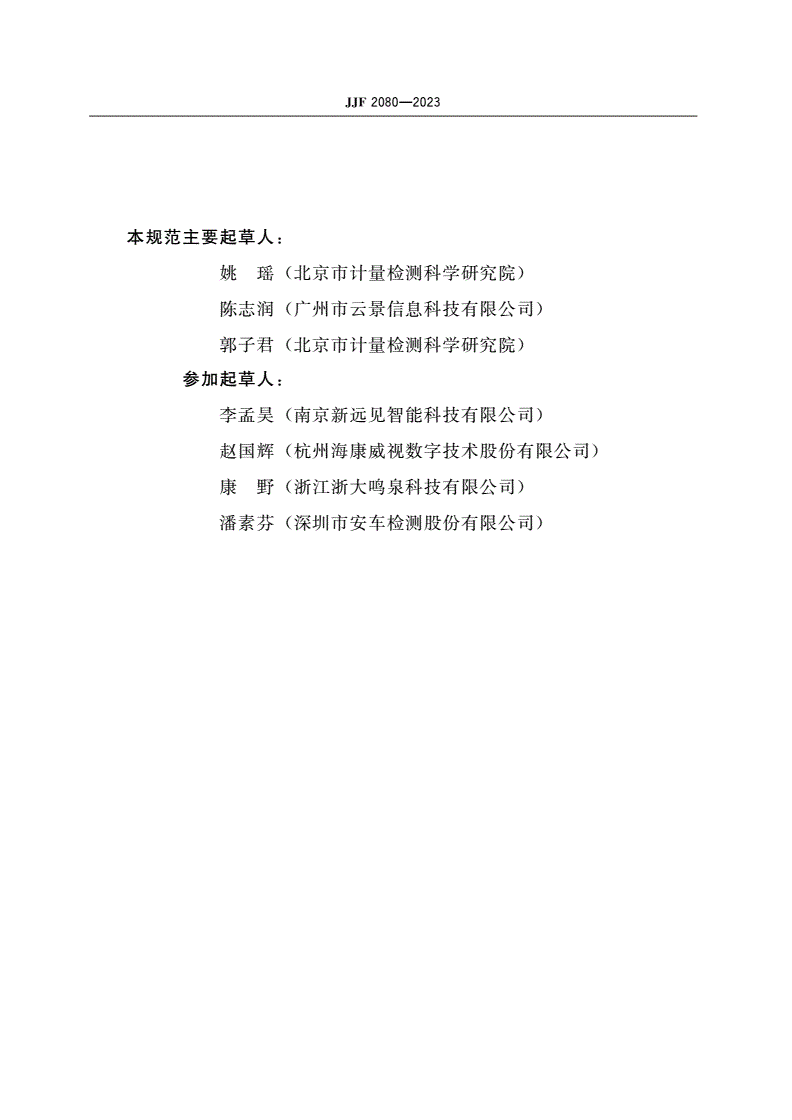

本规范主要起草人

:

姚瑶北京市计量检测科学研究院

()

陈志润广州市云景信息科技有限公司

()

郭子君北京市计量检测科学研究院

()

参加起草人

:

李孟昊南京新远见智能科技有限公司

()

赵国辉杭州海康威视数字技术股份有限公司

()

康野浙江浙大鸣泉科技有限公司

()

潘素芬深圳市安车检测股份有限公司

()

JJF2080—2023

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

概述

4……………………(2)

计量特性

5………………(2)

示值误差

5.1……………(2)

重复性

5.2………………(2)

分辨力

5.3………………(2)

校准条件

6………………(2)

环境条件

6.1……………(2)

测量标准及其他设备

6.2………………(2)

校准项目及校准方法

7…………………(3)

固定式黑烟车电子抓拍系统黑度校准

7.1……………(3)

白天校准

7.1.1…………(3)

夜间校准

7.1.2…………(4)

移动式黑烟车电子抓拍系统黑度校准

7.2……………(4)

重复性

7.3………………(5)

校准结果表达

8…………(5)

校准证书

8.1……………(5)

校准结果的不确定度评定

8.2…………(5)

复校时间间隔

9…………(5)

附录标准黑度板样式

A………………(6)

附录黑烟车电子抓拍系统校准记录格式

B…………(7)

附录校准证书内页格式

C……………(10)

附录黑烟车电子抓拍系统测量不确定度评定示例

D………………(12)

Ⅰ

JJF2080—2023

引言

国家计量校准规范编写规则通用计量术语及定义和

JJF1071《》、JJF1001《》

测量不确定度评定与表示共同构成支撑本规范制定工作的基础性系列

JJF1059.1《》

规范

。

本规范主要参考非道路柴油移动机械排气烟度限值及测量方

GB36886—2018《

法柴油车污染物排放限值及测量方法自由加速法及加载减速

》、GB3847—2018《(

法在用柴油车排气污染物测量方法及技术要求遥感检测法

)》、HJ845—2017《()》

和固定污染源排放烟气黑度的测定林格曼烟气黑度图法的技术

HJ/T398—2007《》

要求编制而成

。

本规范为首次发布

。

Ⅱ

JJF2080—2023

黑烟车电子抓拍系统校准规范

1范围

本规范适用于固定式和移动式黑烟车电子抓拍系统的校准

。

2引用文件

本规范引用了下列文件

:

固定污染源排放烟气黑度的测定林格曼烟气黑度图法

HJ/T398—2007

在用柴油车排气污染物测量方法及技术要求遥感检测法

HJ845—2017()

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和计量单位

黑烟车

3.1smokyvehicles

排放黑烟等可视污染物的机动车

。

固定式黑烟车电子抓拍系统

3.2stationaryelectroniccapturesystemsofsmokyvehi-

cles

固定安装于道路的龙门架或杆上自动识别检测区域的车辆排放黑烟情况

(L),,

并判别其尾气排放黑烟程度的系统

。

移动式黑烟车电子抓拍系统

3.3mobileelectroniccapturesystemsofsmokyvehicles

采用移动方式手持便携等调整电子抓拍系统设备的采集区域位置使机动

(、),,

车尾气穿过该采集区域可以自动判定尾气排放黑烟程度的系统

,。

注:包括手持式黑烟车抓拍仪、手持式黑烟识别仪、手持式林格曼黑度仪等。

林格曼黑度

3.4Ringelmannblackness

将排气污染物颜色与林格曼烟气黑度图对照而得到的一种烟尘浓度表示法分为

,

级级级级级级对应的林格曼烟气黑度图有种除全白与全黑

0、1、2、3、4、5,6,

分别代表林格曼黑度级和级外其余个级别根据黑色条格占整个面积的百分比来

05,4

确定黑色条格的面积占为级占为级占为级占为级

,20%1,40%2,60%3,80%4。

标准的林格曼烟气黑度图由的不同黑度的图片组成

14cm×21cm。

来源有修改

[:HJ845—2017,3.9;HJ/T398—2007,2.3;]

标准黑度板

3.5standardblacknessplate

由十种不同黑度的标准板组成黑度等级分别为级级级级

,0.00、0.75、1.00、1.25、

级级级级级级其中每级换算黑色条格

1.50、1.75、2.00、3.00、4.00、5.00,0.25

占整个面积的面积比值为

5%。

注:标准黑度板原理参照林格曼烟气黑度图,标准黑度板尺寸规格适用于黑烟车电子抓拍系统

的工作距离及拍摄画面,应用于黑烟车电子抓拍系统黑度的校准。

1

JJF2080—2023

4概述

黑烟车电子抓拍系统应用视频图像技术将通过检测区域的车辆排放的尾气进行采

,

集记录利用分类器设计神经网络等方法自动判别机动车排放污染物的黑度该系

,、,。

统通常由摄像机采集单元视频图像处理单元数据处理单元等组成

、、。

黑烟车电子抓拍系统可以应用于道路行驶车辆排放黑烟的抓拍柴油车路检路查

、、

非道路移动机械检测等

。

5计量特性

示值误差

5.1

示值误差一般不超过表给出的要求

1。

表1黑烟车电子抓拍系统黑度测量范围及最大允许误差

绝对最大允许误差

校准项目测量范围

固定式黑烟车电子抓拍系统移动式黑烟车电子抓拍系统

级级白天夜间

0.00、0.75、

级级

1.00、1.25、

黑度级级级静态级

1.50、1.75、±0.25()±0.25

级级级

2.00、3.00、±0.50

级级级动态

4.00、5.00±0.50()

注:白天检测时要求环境光照度(),夜间检测时要求环境光照度(

1000~80000lx0~

)。

1000lx

重复性

5.2

重复性标准差不大于级

0.25。

分辨力

5.3

分辨力不大于级

0.25。

注:本规范中的计量特性不作合格判定,仅供参考。

6校准条件

环境条件

6.1

温度

:(-20~50)℃;

相对湿度

:≤85%;

大气压力

:(70~106)kPa;

光照度

:(0~80000)lx。

测量标准及其他设备

6.2

黑烟车电子抓拍系统测量标准及其他设备指标见表
