DB41/T 1472-2017 高速公路机电设施防雷技术规范

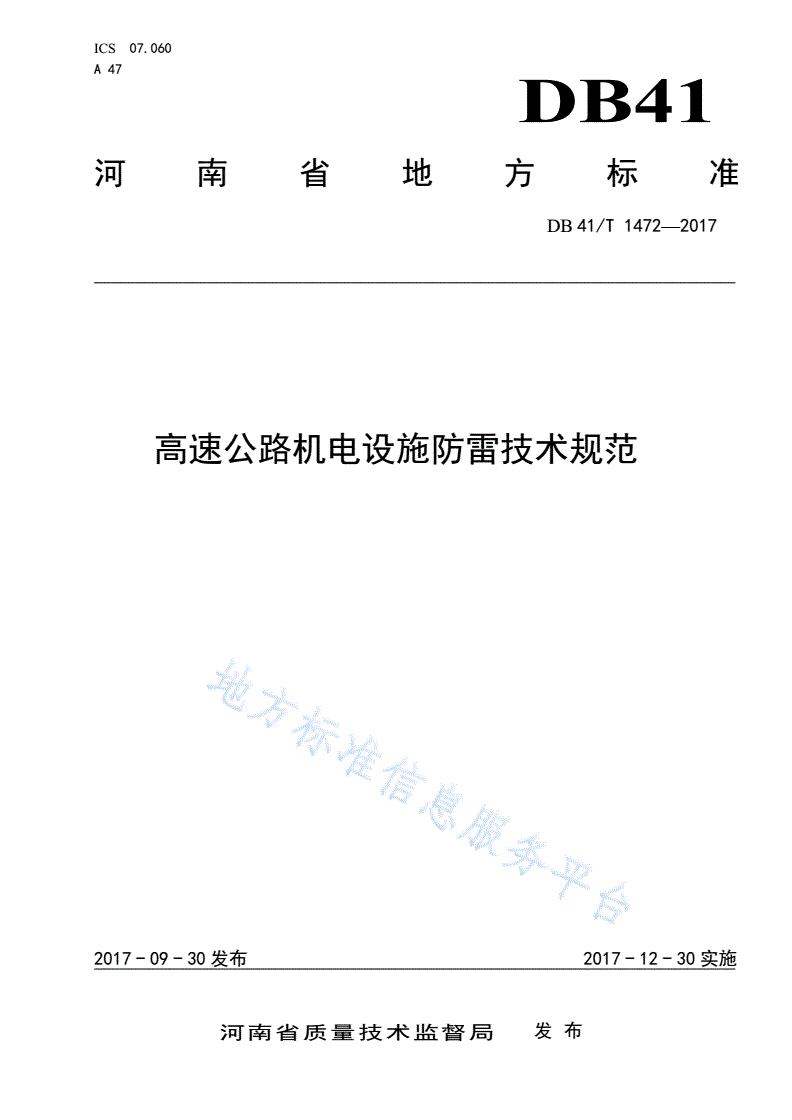

ICS07.060

A47

DB41

河南省地方标准

DB41/T1472—2017

高速公路机电设施防雷技术规范

2017-09-30发布2017-12-30实施

河南省质量技术监督局发布

DB41/T1472—2017

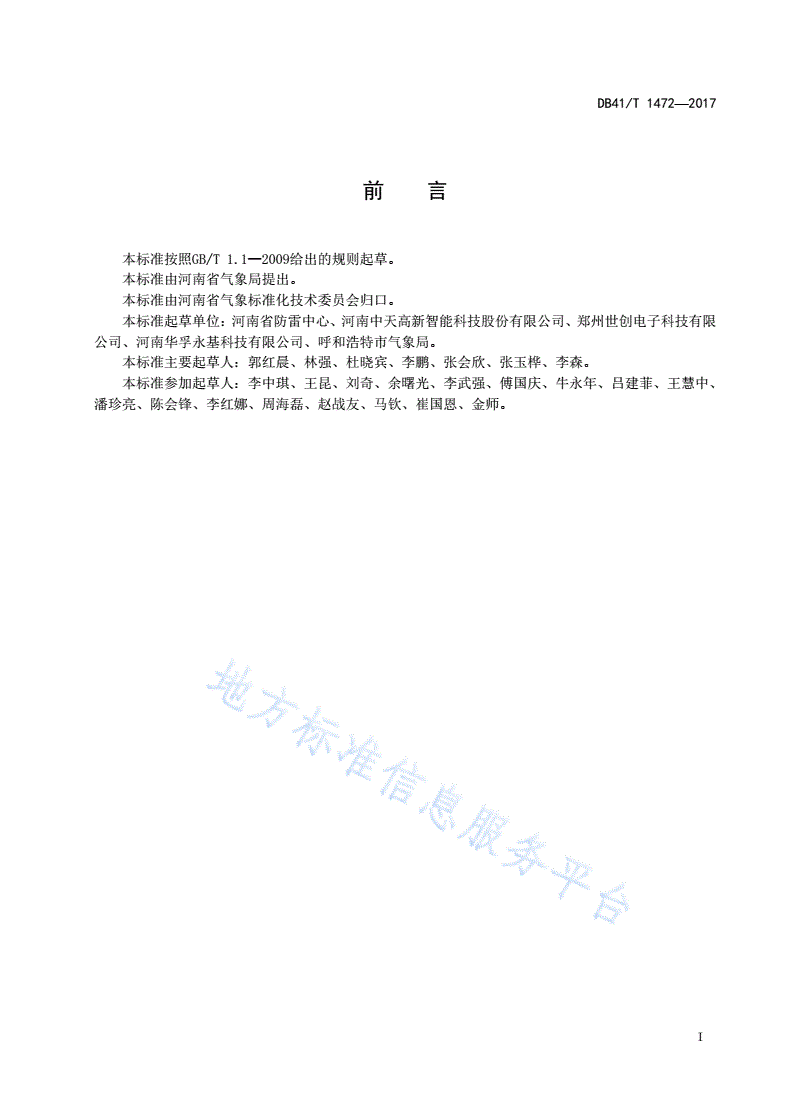

前  言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省气象局提出。

本标准由河南省气象标准化技术委员会归口。

本标准起草单位：河南省防雷中心、河南中天高新智能科技股份有限公司、郑州世创电子科技有限

公司、河南华孚永基科技有限公司、呼和浩特市气象局。

本标准主要起草人：郭红晨、林强、杜晓宾、李鹏、张会欣、张玉桦、李森。

本标准参加起草人：李中琪、王昆、刘奇、余曙光、李武强、傅国庆、牛永年、吕建菲、王慧中、

潘珍亮、陈会锋、李红娜、周海磊、赵战友、马钦、崔国恩、金师。

I

DB41/T1472—2017

高速公路机电设施防雷技术规范

1范围

本标准规定了高速公路机电设施防雷的术语和定义、一般规定、雷电防护、检测。

本标准适用于已建及新建、扩建、改建的高速公路机电设施防雷装置的设计和安全性能检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T17949.1—2000接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分:常规测量

GB/T21431—2015建筑物防雷装置检测技术规范

GB/T32938—2016防雷装置检测服务规范

GB50057—2010建筑物防雷设计规范

GB50343—2012建筑物电子信息系统防雷技术规范

QX30—2004自动气象站场室防雷技术规范

QX/T190—2013高速公路设施防雷设计规范

3术语和定义

下列术语和定义适用于本文件。

3.1

高速公路

具有四个或四个以上车道，并设有中央分隔带，全部立体交叉并具有完善的交通安全设施与管理设

施、服务设施，全部控制出入，专供汽车高速行驶的公路。

[JTJ002-1987，定义2.0.1]

3.2

高速公路机电设施

高速公路收费、交通监控、通信、照明及低压配电等电气、电子系统设施和建筑的统称。

注：改写QX/T190-2013，3.14。

3.3

机房

建筑物内集中安放服务器、工作站、程控交换机、通信、数据交换等设备，或存放重要数据等电子

设备的场所。

[QX/T190-2013，定义3.16]

3.4

电涌保护器

1

DB41/T1472—2017

用于限制暂态过电压和分流电涌电流的装置。它至少包含一个非线性限制元件，

[GB50057-2010，定义2.0.29]

3.5

防雷区

需要规定和控制雷击电磁环境的那些区。

LPZ0A区：本区内的各物体都可能遭到直接雷击和导走全部雷电流；本区内的电磁场强度没有衰减。

LPZ0B区：本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，但本区内的电磁

场强度没有衰减。

LPZ1区：本区内的各物体不可能遭到直接雷击，流经各导体的电流比LPZ0B区更小；本区内的电磁

场强度可能衰减，这取决于屏蔽措施。

LPZn＋1后续防雷区：当需要进一步减小流入的电流和电磁场强度时，应增设后续防雷区，并按照

需要保护的对象所要求的环境区选择后续防雷区的要求条件。

注：改写GB50057-2010，6.2.1。

3.6

防雷等电位连接

将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减少雷电流在它们之间产生

的电位差。

[GB50057-2010，定义2.0.19]

3.7

电磁屏蔽

用导电材料减少交变电磁场向指定区域穿透的屏蔽。

[GB50343-2012，定义2.0.15]

3.8

等电位连接网络

将建（构）筑物和建（构）筑物内系统（带电导体除外）的所有导电性物体互相连接组成的一个网。

[GB50057-2010，定义2.0.22]

3.9

接地端子

将保护导体，包括等电位连接导体和工作接地的导体（如果有的话）与接地装置连接的端子或接地

排。

[GB50343-2012，定义2.0.8]

3.10

雷电电磁脉冲

雷电流的电磁效应。

[GB50343-2012，定义2.0.3]

3.11

I级试验

电气系统中采用I级试验的电涌保护器要用标称放电电流In、1.2/50μs冲击电压和最大冲击电流

Iimp做试验。

[GB50057-2010，定义2.0.35]

4一般规定

2

DB41/T1472—2017

4.1高速公路机电设施的防直击雷措施应符合GB50057—2010中第三类防雷建筑物的规定。

4.2高速公路机电设施的防雷电电磁脉冲措施应符合GB50343—2012中5.1.3的规定。

4.3高速公路机电设施的防雷措施还应符合QX/T190—2013中5的有关规定。

4.4对高速公路机电设备防雷装置实施检测的单位和检测条件等应符合GB/T32938—2016的规定。

5雷电防护

5.1低压配电设施雷电防护

5.1.1低压电力电缆从变压器至配电室应全程埋地敷设。

5.1.2机电系统设备由TN交流配电供电时，配电线路应采用TN-S系统的接地方式。供配电线路的电

源过电压保护电涌保护应采用分级保护。

5.1.3应根据当地雷电环境、供电系统的分布范围和分布特点，在变压器低压侧、低压配电室（柜）、

楼内（层）配电室（井）、机房交流配电屏（箱）、开关电源交流屏、用电设备配电柜及精细用电设备

端口，使用相应的电源电涌保护器做分级保护。电源电涌保护器主要参数应符合GB50343-2012中表

5.4.3-2和表5.4.3-4的规定。

5.2通信设施雷电防护

5.2.1通信系统的有线通信系统、无线通信系统均应采取综合雷电防护措施。

5.2.2通信机房的雷电防护措施应符合以下规定：

a)机房宜设置在所处建筑物近中心层低层部位的LPZ1区及其后续防雷区内；

b)机房所处建（构）筑物应具有完善的直击雷和雷击电磁脉冲防护措施；

c)机房内交流工作地、安全保护地、直流地、屏蔽地、防静电接地、防雷接地等应采用共用接地

方式；

d)在机房应预留不少于两处等电位连接端子板，并应就近与结构主钢筋可靠电气连接；

e)机房外墙的钢筋宜适当加密，门窗宜采取屏蔽措施，并与建筑
