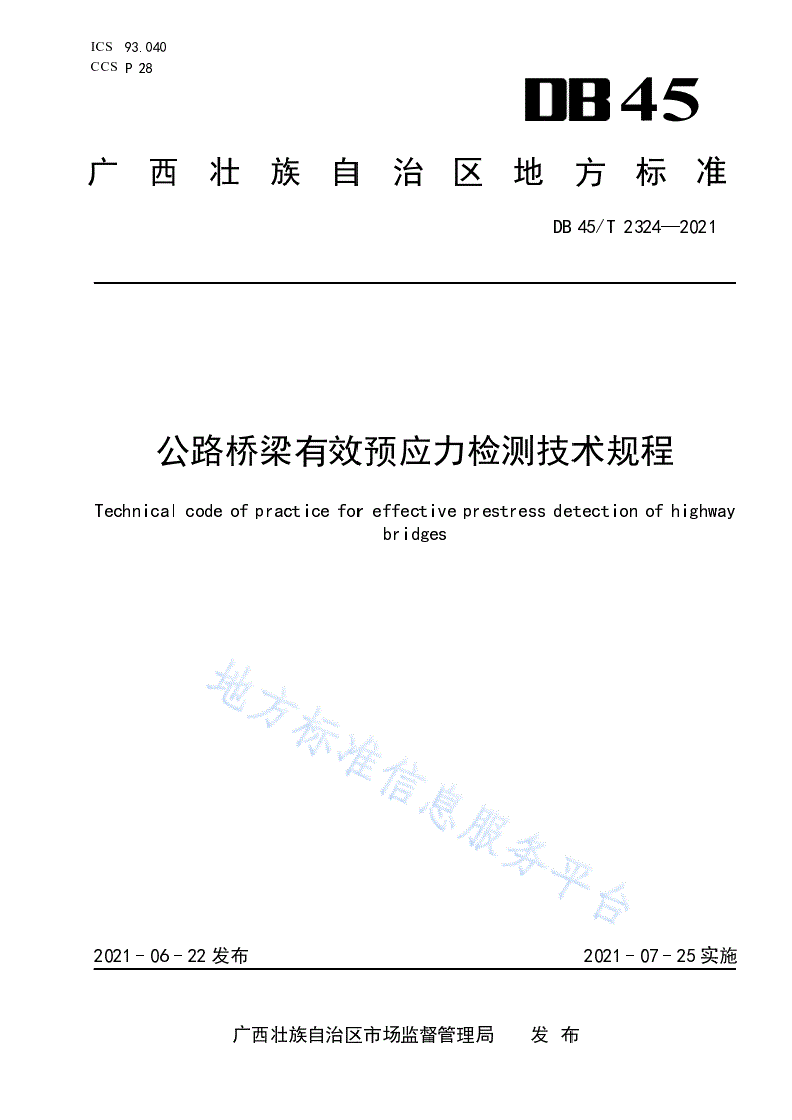

DB45/T 2324-2021 公路桥梁有效预应力检测技术规程

ICS93.040

CCSP228

45

广西壮壮族族自自治区地方标准标准

DB45/T23224—2021

公路桥梁梁有效效预应应力检测技术术规程程

Techncodicalepraofccfoticeeffectrrpresivetderesstectionhighofway

bridges

2021--06-22发布2021-007-25实施

广西壮壮族自治区区市场监督督管理局发布布

DB45/T2324—20212324—2021DB45/T

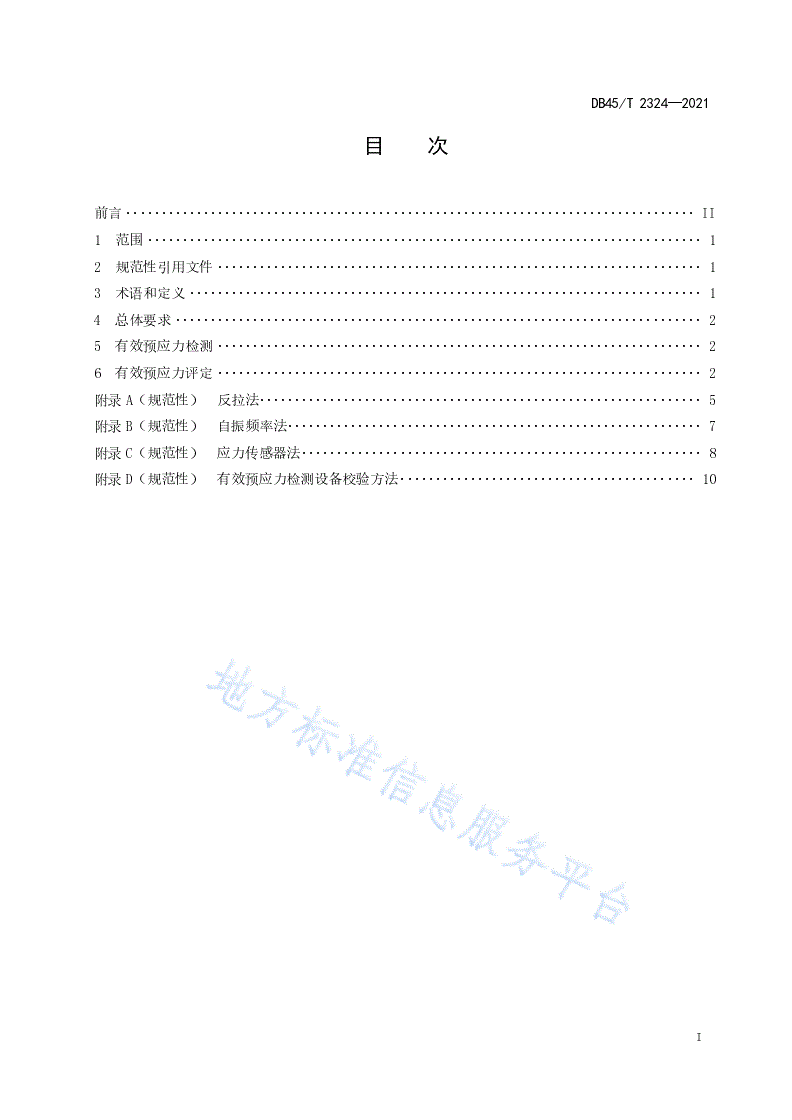

目次

前言.................................................................................II

1范围1...............................................................................1

2规范性引用文件2.....................................................................1

3术语和定义3.........................................................................1

4总体要求4...........................................................................2

5有效预应力检测5.....................................................................2

6有效预应力评定6.....................................................................2

附录反拉法A（规范性）...............................................................5

附录自振频率法B（规范性）...........................................................7

附录应力传感器法C（规范性）.........................................................8

附录有效预应力检测设备校验方法D（规范性）..........................................10

I

DB45/T2324—20212324—2021DB45/T

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定1.1—2020《标准化工作导则本文件按照GB/T

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由广西壮族自治区交通运输厅提出并宣贯。

本文件由广西交通运输标准化技术委员会归口。

本文件起草单位：广西交科集团有限公司、广西北部湾投资集团有限公司、广西壮族自治区交通运

输工程质量监测鉴定中心、重庆交通大学、广西交投科技有限公司。

本文件主要起草人：刘世建、陈剑、王继成、侯海元、向中富、吴东兴、罗吉智、郝天之、梁茜雪、

王龙林、徐丹江、蒋国富、邱波、陆愈文、卓小丽、宁怡豪、伍钧鸿、董弥偲、杨雨厚、黎振源、黎力

韬、于孟生、鞠玉财、李增科、毛晶。

II

DB45/T2324—20212324—2021DB45/T

公路桥梁有效预应力检测技术规程公路桥梁有效预应力检测技术规程

11范围

本文件规定了公路桥梁有效预应力检测技术的要求。

本文件适用于广西境内公路桥梁有效预应力检测，市政、铁路桥梁有效预应力检测可参照使用。

22规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

括所有的修改单）适用于本仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包

文件。

G/T31JG/T9预应力用电动油泵

G/T321预应力用321JG/T液压千斤顶

33术语和定义

下列术语和定义适用于本文件。

3.13.1

有效预应力effectiveprestressprestresseffective有效预应力

预应力筋张拉锚固后，设计张控制应力扣除相应损失后的留存应力。

3.23.2

反拉法reversetensionmethodmethodtensionreverse反拉法

采用在锚头外露预应力筋上施加反向张拉力以检测、验证有效预应力的方法。

3.33.3

自振频率法self-vibrationfrequencymethodmethodfrequencyself-vibration自振频率法

对于先张法预应力构件，对预应力筋施加一个瞬时激振后，通过测试其自由振动频率，并计算确定

其预应力值的方法。

3.43.4

应力传感器法presetstresssensormethodmethodsensorstresspreset应力传感器法

预应力筋张拉前将应力传感器预先安置在筋上，检测有效预应力大小的方法。

3.53.5

有效预应力判定值judgmentvalueofeffectiveprestressprestresseffectiveofvaluejudgment有效预应力判定值

有效预应力检测时，判定有效预应力大小是否合格的基准值。

3.63.6

有效预应力同束不均匀度unevennessofeffectiveprestressinatendontendonainprestresseffectiveofunevenness有效预应力同束不均匀度

同一预应力束中各单根预应力筋有效预应力最大值和最小的相对偏差程度。

3.7

有效预应力同断面不均匀度unevennessofeffectiveprestressinacrosssectionsectioncrossainprestresseffectiveofunevenness有效预应力同断面不均匀度

同一断面上各预应力束平均有效预应力最大值和最小的相对偏差程度。

1

DB45/T2324—20212324—2021DB45/T

44总体要求

4.14.1公路桥梁预应力施工应进行有效预应力检测。

4.24.2有效预应力检测仪器设备应经检定或校准并合格，主要技术参数应符合本文件要求。

4.34.3有效预应力检测现场应满足国家有关安全生产的规定，具备有效的安全措施。

55有效预应力检测

5.15.1检测方法

5.1.15.1.1有效预应力现场检测宜采用反拉法，根据需要可采用自振频率法或应力传感器法。

5.1.25.1.2反拉法宜在张拉施工完成后，注浆及切割预应力筋前进行，反拉法检测应符合附录A的规定。

5.1.35.1.3自振频率法可用于先张法施工桥梁有效预应力检测，应在预应力张拉完成后、混凝土浇筑前进

行，自振频率法检测应符合附录B的规定。

5.1.45.1.4应力传感器法可用于先张法施工和后张法施工的桥梁有效预应力检测，应力传感器法检测应符

合附录C的规定。

5.25.2抽样频率

有效预应力检测应采用随机抽样，抽样频率符合以下要求：

——对于预应力预制梁（板），每个梁场不同类型（结构形式、施工工艺和材料）最初施工的3

片应进行检测，不足3片应全检，后续梁（板）宜按不低于同类型10％抽检，抽检梁（板）

的所有纵向预应力筋均需检测；

——对于简支转连续桥梁，每座桥至少保证1个负弯矩截面的预应力筋全部检测；

——对于预应力现浇梁（板），每座桥宜按不低于纵向预应力筋总根数的10％抽检，且至少保证

1个锚固面的所有纵向预应力筋均进行检测，采用悬臂施工的预应力现浇箱梁，检测锚固面宜

选择在合拢段区域；

——对于横向、竖向预应力筋，宜按不低于同类型预应力筋总根数的5％抽检。

66有效预应力评定

6.16.1判定指标

6.1.16.1.1有效预应力检测应对有效预应力偏差、有效预应力同束不均匀度和有效预应力同断面不均匀度

进行判定。

6.1.26.1.2有效预应力判定值宜根据现场试验确定。

6.1.36.1.3符合下列条件时，有效预应力判定值可按表1选用：

——20m～40m的预应力梁；

——预应力筋抗拉强度标准值fpk=1860MPa，公称直径d=15.2mm；

——采用反拉法检测，以F-S曲线拐点对应的张拉力作为有效预应力检测值。

2

DB45/T2324—20212324—2021DB45/T

表1表1有效预应力判定值

梁长（m）设计张拉控制应力（MPa）有效预应力判定值（kN）

0.7fpk168

20

0.75fpk179

0.7fpk170

30

0.75fpk181

0.7fpk171

40
