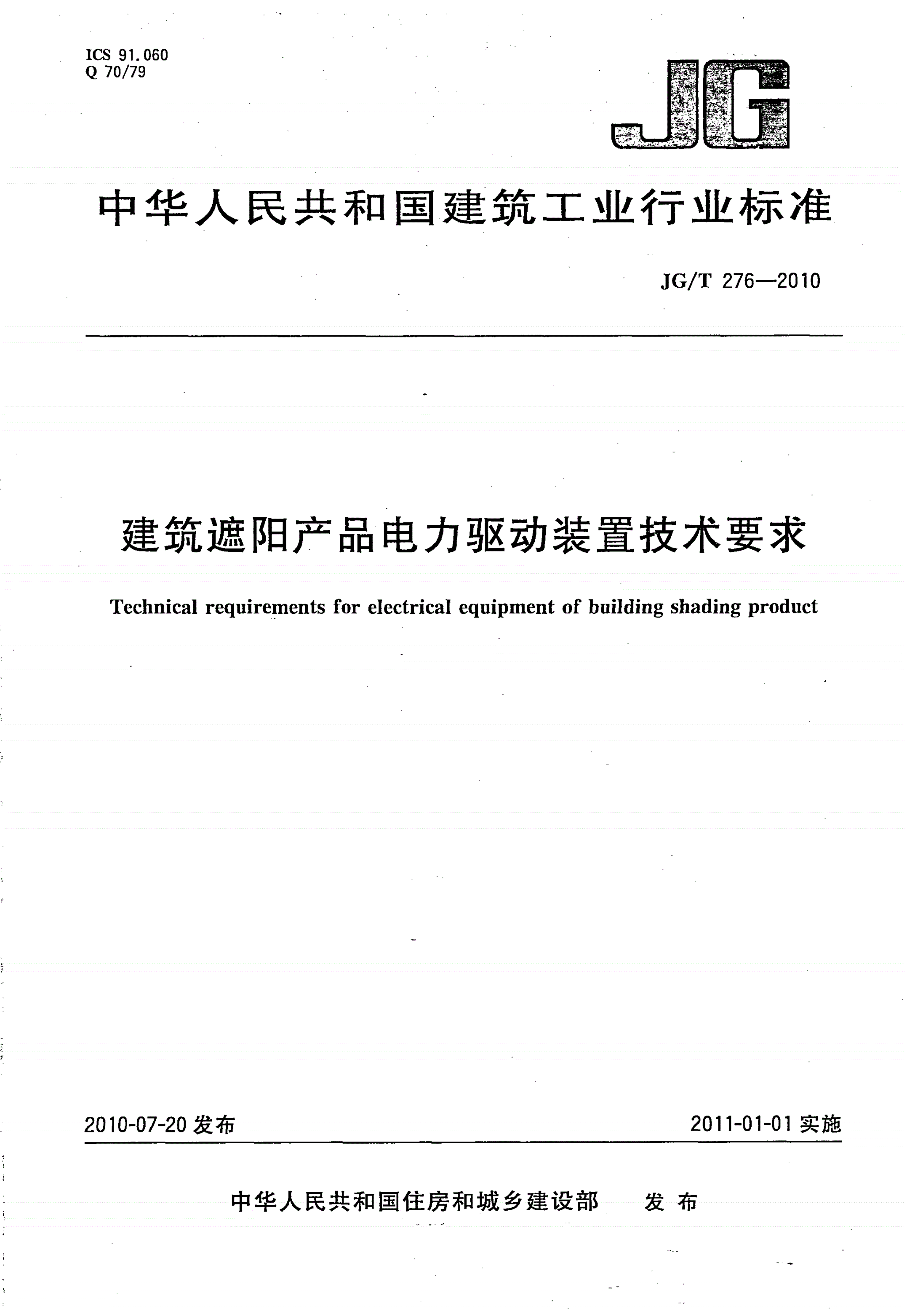

JG/T 276-2010 建筑遮阳产品电力驱动装置技术要求

ICS91.060

/

Q7079

中华人民共和国建筑工业行业标准

/—

JGT2762010

建筑遮阳产品电力驱动装置技术要求

Technicalreuirementsforelectricaleuimentofbuildinshadinroduct

qqpggp

ㅤㅤㅤㅤ

2010-07-20发布2011-01-01实施

中华人民共和国住房和城乡建设部发布

/—

JGT2762010

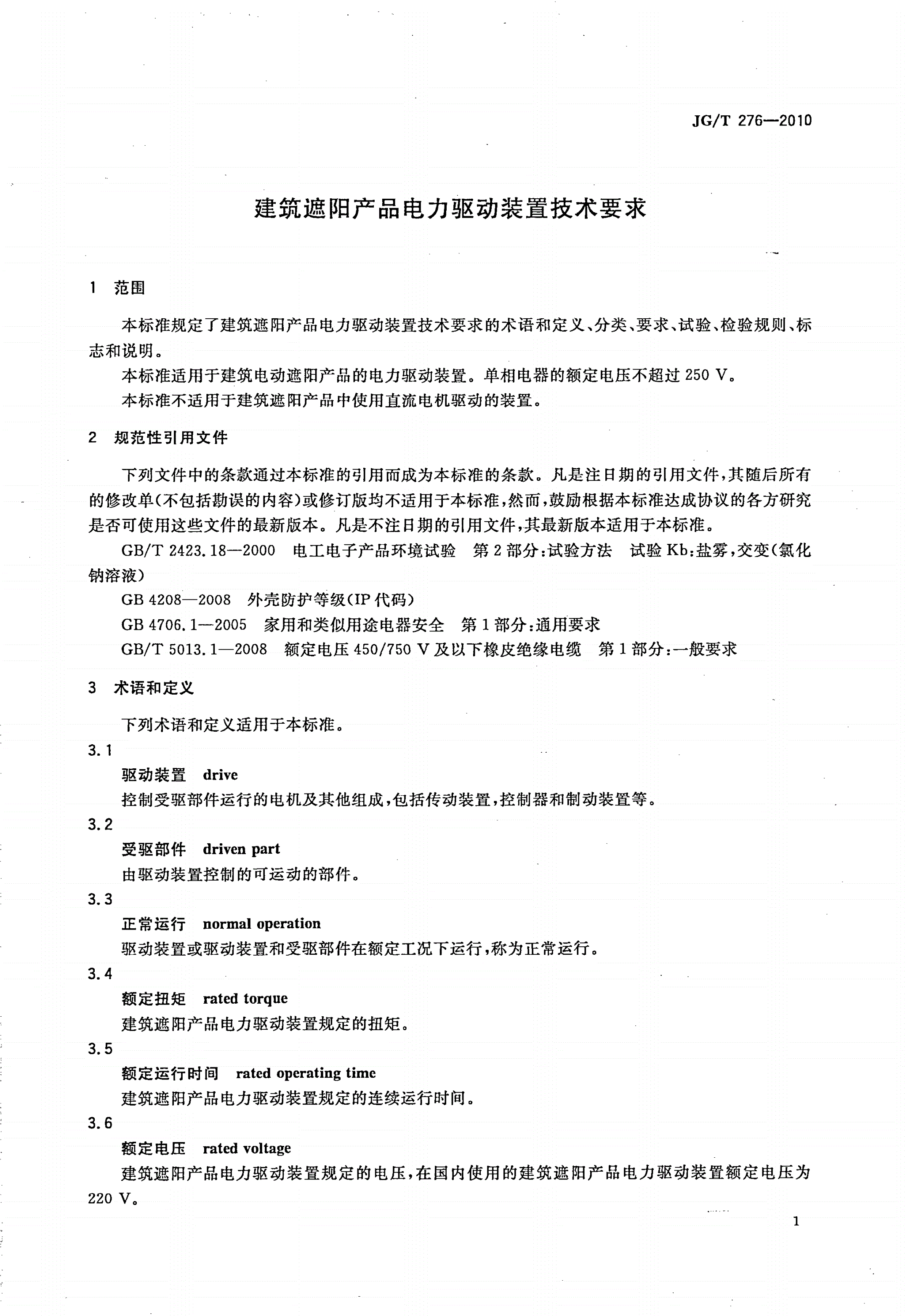

建筑遮阳产品电力驱动装置技术要求

1范围

、、、、、

本标准规定了建筑遮阳产品电力驱动装置技术要求的术语和定义分类要求试验检验规则标

志和说明。

。。

本标准适用于建筑电动遮阳产品的电力驱动装置单相电器的额定电压不超过250V

本标准不适用于建筑遮阳产品中使用直流电机驱动的装置。

2规范性引用文件

。,

下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件其随后所有

(),,

的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究

。,。

是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本标准

/—::,(

电工电子产品环境试验第部分试验方法试验盐雾交变氯化

GBT2423.1820002Kb

钠溶液)

—外壳防护等级(代码)

GB42082008IP

—

:

家用和类似用途电器安全第部分通用要求

GB4706.120051

/—/:

额定电压及以下橡皮绝缘电缆第部分一般要求

GBT5013.12008450750V1

ㅤㅤㅤㅤ

3术语和定义

下列术语和定义适用于本标准。

3.1

驱动装置drive

,,。

控制受驱部件运行的电机及其他组成包括传动装置控制器和制动装置等

3.2

受驱部件drivenart

p

由驱动装置控制的可运动的部件。

3.3

正常运行normaloeration

p

,。

驱动装置或驱动装置和受驱部件在额定工况下运行称为正常运行

3.4

额定扭矩ratedtorue

q

建筑遮阳产品电力驱动装置规定的扭矩。

3.5

额定运行时间ratedoeratintime

pg

建筑遮阳产品电力驱动装置规定的连续运行时间。

3.6

额定电压ratedvoltae

g

,

建筑遮阳产品电力驱动装置规定的电压在国内使用的建筑遮阳产品电力驱动装置额定电压为

220V。

1

/—

JGT2762010

4分类

、、、、。

电击防护分为类类类类类

4.100ⅠⅠⅡⅢ

防护等级应按—中表和表分类。

4.2GB4208200823

5要求

5.1一般要求

,

5.1.1驱动装置的结构应使其在正常使用中能安全工作在非正常使用中也不会危及周围人员和

环境。

室外用驱动装置的防护等级应达到—规定的或以上等级。

5.1.2GB42082008IP44

5.2对触及带电部件的防护

对触及带电部件的防护应符合—第章中的相关规定。

5.2.1GB4706.120058

,,。

5.2.2使用工具调整装置时触及的零部件必须绝缘防护必要时应有接地装置

5.3驱动装置的启动

驱动装置空载时应在不低于额定电压的0.85倍时启动。

5.4输入功率和电流

,,

5.4.1驱动装置标有额定输入功率时在正常工作温度下其输入功率与额定输入功率的偏差不应大

于表中所示的偏差。

1

,,的偏差不应大于表中所示

5.4.2驱动装置标有额定电流时在正常工作温度下其电流与额定电流2

的偏差。

表1输入功率偏差

ㅤㅤㅤㅤ

类型额定输入功率/偏差

W

驱动装置≤25+20%

且

>25≤200±10%

组合型驱动装置()

或选较大的值

+5%20W

>200

-10%

且

>25≤300+20%

电动驱动装置

()

或选较大的值

>300+15%60W

:,,

注对于组合型驱动装置如果电机的输入功率大于驱动装置额定输入功率的50%则电动驱动装置的偏差适

用于该驱动装置。

表2电流偏差

类型额定输入电流/A偏差

驱动装置≤0.2+20%

且

>0.2≤1.0±10%

组合型驱动装置()

或选较大的值

+5%0.1A

>1.0

-10%

且

>0.2≤1.5+20%

电动驱动装置

()

或选较大的值

>1.5+15%0.30A

:,,

注对于组合型驱动装置如果电机的电流大于驱动装置额定电流的50%则电动驱动装置的偏差适用于该驱

动装置。

2

/—

JGT2762010

5.5发热

,,—

在正常使用中驱动装置及其周围环境不应达到过高温度驱动装置的温升不应低于GB4706.1

。,—。

中级试验期间要连续监测温升温升值应符合中表要求

2005F
